Аутригер трубопроводы (1-3)(верхняя платформа) — HITACHI ZX160W-AMS

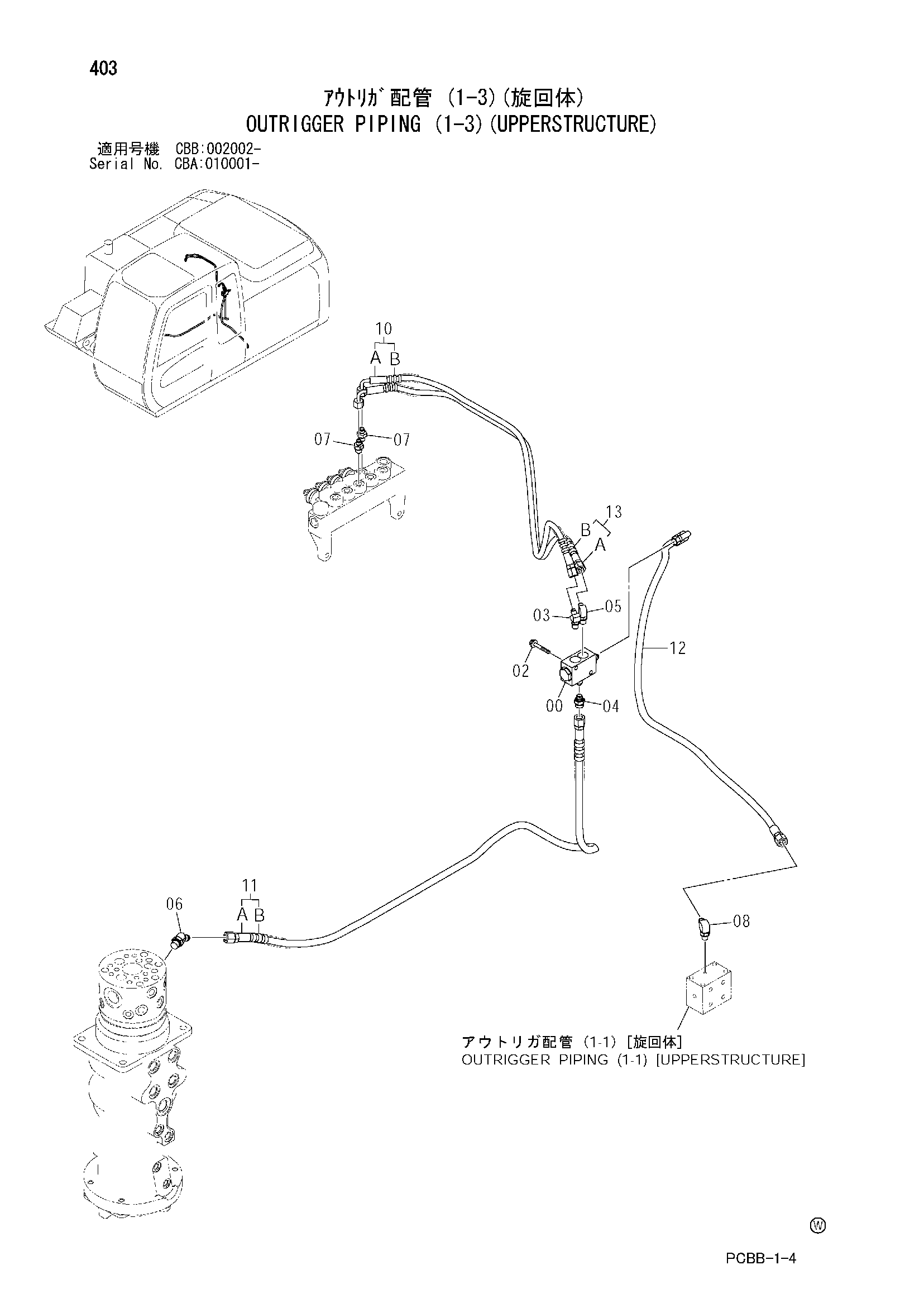

Заводская схема «Аутригер трубопроводы (1-3)(верхняя платформа)» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4337928 | Клапан | 1 |
| 02 | J010850 | Болт с шайбой | 2 |
| 02 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 03 | A852222 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852123 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852322 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852233 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852122 | Адаптер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 9222151 | Шланг в сборе | 1 |
| 10A | 4487224 | Шланг (PE) | 1 |
| 10B | 4327293 | Защитный кожух | 2 |
| 11 | 9222152 | Шланг в сборе | 1 |
| 11A | 4487225 | Шланг (4) | 1 |
| 11B | 4327293 | Защитный кожух | 4 |
| 12 | 4487226 | Шланг (Y) | 1 |
| 13 | 9222153 | Шланг в сборе | 1 |
| 13A | 4487227 | Шланг (DD) | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
