Пилотные гидролинии (C-1) — HITACHI ZX160W-AMS

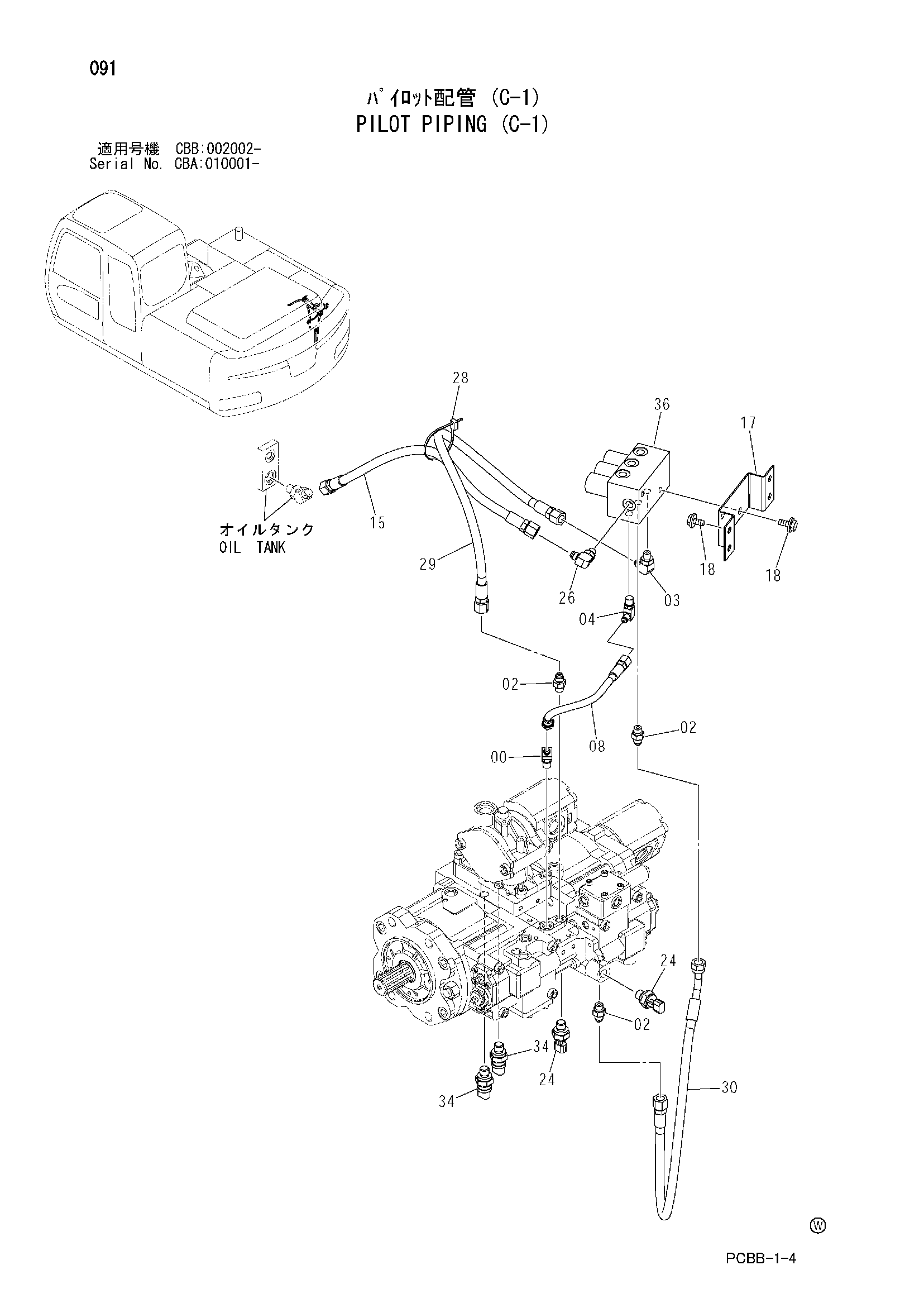

Заводская схема «Пилотные гидролинии (C-1)» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852222 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852323 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4452733 | Шланг | 1 |
| 15 | 4474672 | Шланг | 1 |
| 17 | 3094133 | Кронштейн | 1 |
| 18 | J011020 | Болт с шайбой | 6 |
| 18 | J271020 замена: J901020 | Болт с шайбой | 6 |
| 24 | 4436536 | Датчик давления | 2 |
| 24A | 4153095 | Уплотнительное кольцо | 1 |
| 26 | A852323 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 29 | 4485574 | Шланг | 1 |
| 30 | 4485575 | Шланг | 1 |
| 34 | 4436271 | Датчик давления | 2 |
| 34A | 4365826 | Уплотнительное кольцо | 1 |
| 36 | 9223057 | Электромагнитный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
