Пилотные гидролинии (вспомогательный)(моноблочный стрела, 2P-BOOM) — HITACHI ZX160W-AMS

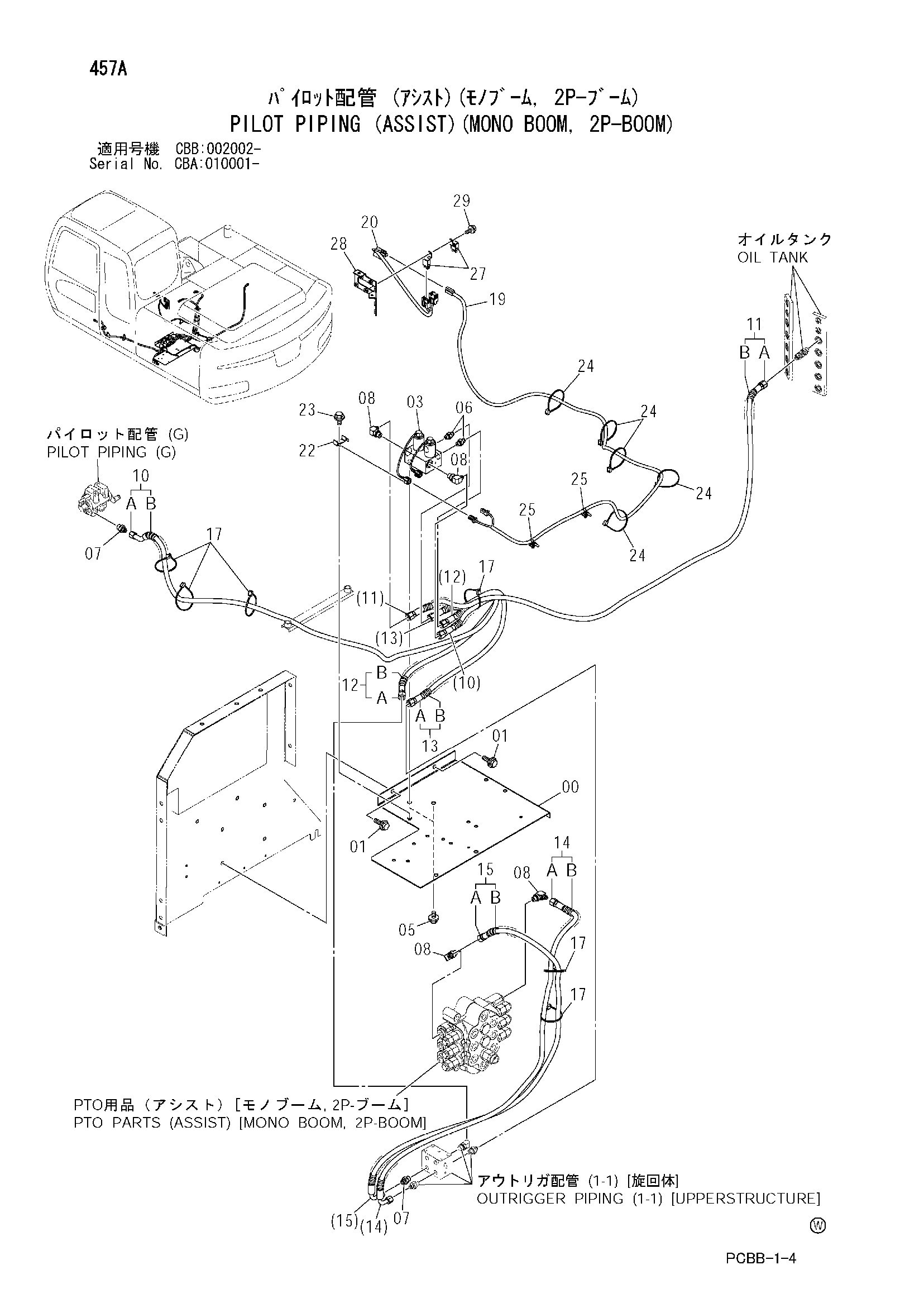

Заводская схема «Пилотные гидролинии (вспомогательный)(моноблочный стрела, 2P-BOOM)» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7044774 | Кронштейн | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Плоская шайба | 1 |
| 03 | 4463199 | Электромагнитный клапан | 1 |
| 05 | J271016 | Болт с шайбой | 2 |
| 05A | J901016 | Болт | 1 |
| 05B | J222010 | Плоская шайба | 1 |
| 06 | A852123 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 9234610 | Шланг в сборе | 1 |
| 10A | 4613768 | Шланг (AP) | 1 |
| 10B | 4327293 | Защитный кожух | 5 |
| 11 | 9234609 | Шланг в сборе | 1 |
| 11A | 4613767 | Шланг (AT) | 1 |
| 11B | 4327293 | Защитный кожух | 5 |
| 12 | 9234607 | Шланг в сборе | 1 |
| 12A | 4613765 | Шланг (AA) | 1 |
| 12B | 4327293 | Защитный кожух | 2 |
| 13 | 9234608 | Шланг в сборе | 1 |
| 13A | 4613766 | Шланг (AB) | 1 |
| 13B | 4327293 | Защитный кожух | 2 |
| 14 | 9234631 | Шланг в сборе | 1 |
| 14A | 4613806 | Шланг (A1) | 1 |
| 14B | 4327293 | Защитный кожух | 4 |
| 15 | 9234632 | Шланг в сборе | 1 |
| 15A | 4613807 | Шланг (A2) | 1 |
| 15B | 4327293 | Защитный кожух | 4 |
| 17 | 4055312 | Ленточный зажим | 6 |
| 19 | 4611048 | Жгут проводов | 1 |
| 20 | 3100509 | Жгут проводов | 1 |
| 22 | 4602634 | Кронштейн | 1 |
| 23 | J271020 | Болт с шайбой | 1 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Плоская шайба | 1 |
| 24 | 4055312 | Ленточный зажим | 5 |
| 25 | 4254600 | Зажим | 2 |
| 27 | 4414207 | Реле | 2 |
| 28 | 8094785 | Кронштейн | 1 |
| 29 | J460616 | Винт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
