Индикатор панель [JPN, STD] — HITACHI ZX160W-AMS

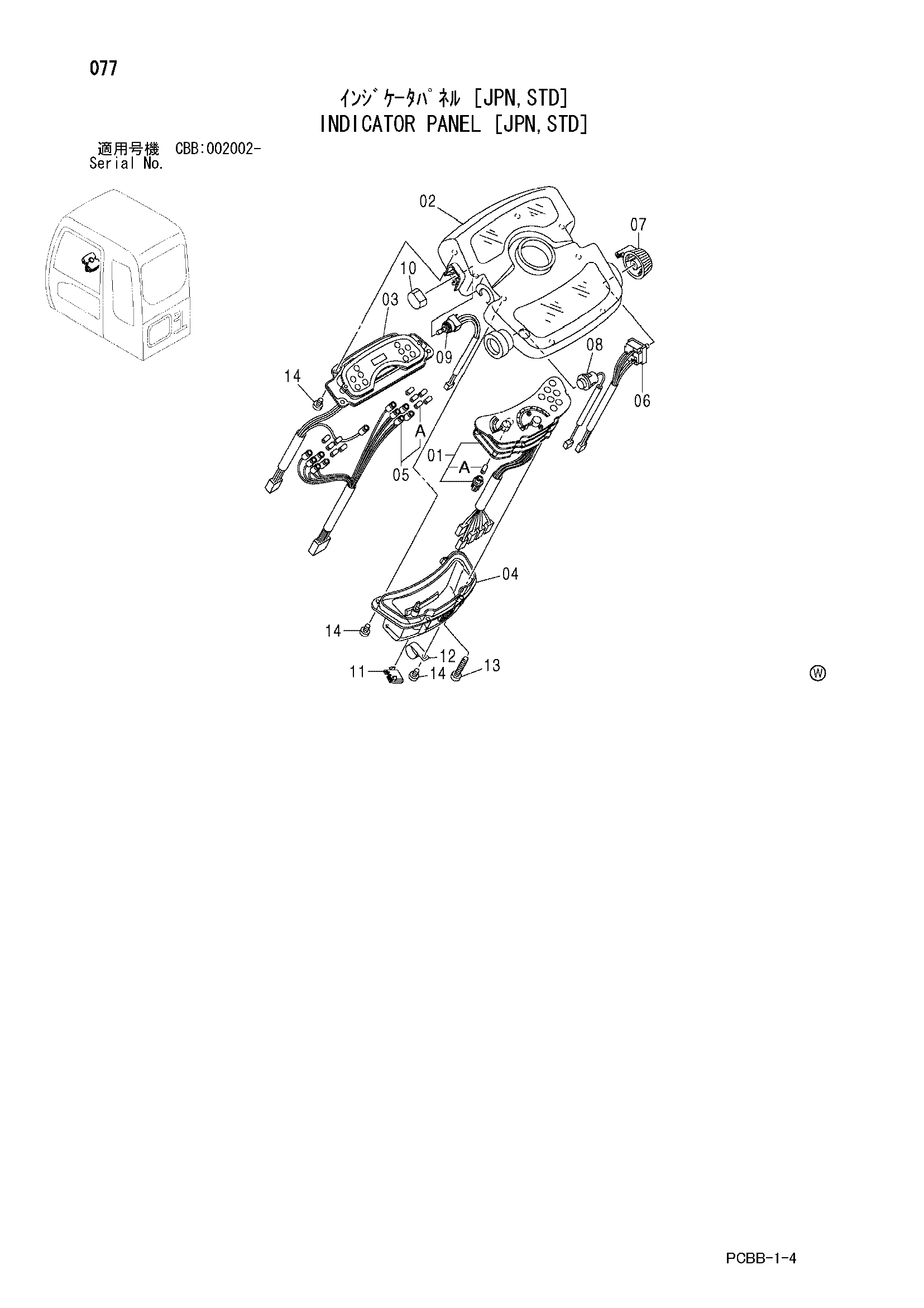

Заводская схема «Индикатор панель [JPN, STD]» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Индикатор панель [JPN, STD] HITACHI ZX160W-AMS](/catalog-drawings/f5/f5f0bfab-0d43-443a-b89f-12b1e05adaff.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4479396 замена: 4677058 | Панель индикатор | 1 | |
| 4677058 | Панель индикатор | 1 | |
| 01 | 4608326 замена: 4678892 | Измеритель | 1 |
| 01 | 4678892 | Измеритель | 1 |
| 01A | 4426362 | Фонарь | 1 |
| 02 | 4608329 | Корпус | 1 |
| 03 | 4608330 | Корпус | 1 |
| 04 | 4426365 | Корпус | 1 |
| 05 | 4426366 | Жгут проводов | 1 |
| 05A | 4370152 | Фонарь | 10 |
| 06 | 4426367 | Выключатель | 1 |
| 07 | 4425216 | Ручка | 1 |
| 08 | 4426368 | Выключатель | 1 |
| 09 | 4426369 | Выключатель | 1 |
| 10 | 4425217 | Ручка | 1 |
| 11 | 4310825 | Уплотнительная втулка | 1 |
| 12 | 4381573 | Зажим | 1 |
| 13 | 4426370 | Винт | 5 |
| 14 | 4294999 | Винт | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
