Электрооборудование (B)[EU, STD] — HITACHI ZX160W-AMS

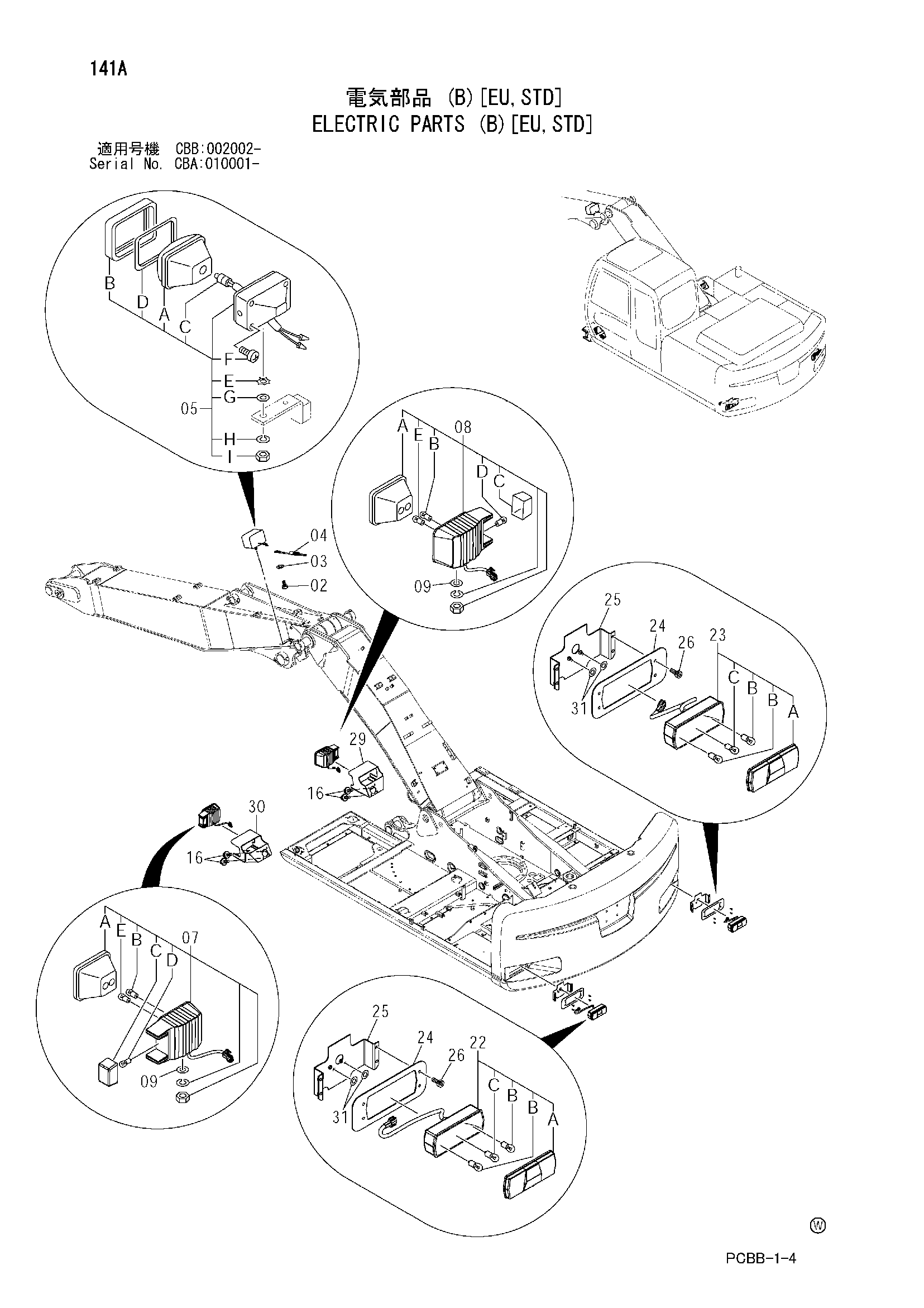

Заводская схема «Электрооборудование (B)[EU, STD]» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Электрооборудование (B)[EU, STD] HITACHI ZX160W-AMS](/catalog-drawings/ae/ae9d38f2-c4ba-48b2-a1ad-1cce4f38a80a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | M430613 | Винт | 1 |
| 03 | A590906 | Пружинная шайба | 1 |
| 04 | 4254604 | Жгут проводов | 1 |
| 05 | 4336570 замена: 4326800 | Фара | 1 |
| 05 | 4326800 | Фара | 1 |
| 05A | 4326801 | Ленс блок | 1 |
| 05B | 4326802 | Рама | 1 |
| 05C | 4285648 | Лампа | 1 |
| 05D | 4326803 | Прокладка | 1 |
| 05E | 4307026 | Шайба | 1 |
| 05F | 4307027 | Винт | 4 |
| 05G | A590114 | Плоская шайба | 1 |
| 05H | A590914 | Пружинная шайба | 1 |
| 05I | J952014 | Гайка | 1 |
| 07 | 4465175 | Фонарь головка (левый) | 1 |
| 07A | 4609979 | Рассеиватель | 1 |
| 07B | 4610056 | Лампа | 1 |
| 07C | 4610054 | Рассеиватель | 1 |
| 07D | 4610058 | Лампа | 1 |
| 07E | 4610057 | Лампа | 1 |
| 08 | 4465176 | Фонарь головка (правый) | 1 |
| 08A | 4609979 | Рассеиватель | 1 |
| 08B | 4610056 | Лампа | 1 |
| 08C | 4610055 | Рассеиватель | 1 |
| 08D | 4610058 | Лампа | 1 |
| 08E | 4610057 | Лампа | 1 |
| 09 | A590112 | Плоская шайба | 2 |
| 16 | J021030 | Болт с шайбой | 8 |
| 16 | J271030 замена: J901030 | Болт с шайбой | 8 |
| 22 | 4482452 | Фонарь задний (левый) | 1 |
| 22A | 4610059 | Рассеиватель | 1 |
| 22B | 4610061 | Лампа | 2 |
| 22C | 4610062 | Лампа | 1 |
| 23 | 4482453 | Фонарь задний (правый) | 1 |
| 23A | 4610060 | Рассеиватель | 1 |
| 23B | 4610061 | Лампа | 2 |
| 23C | 4610062 | Лампа | 1 |
| 24 | 4600079 | Пластина | 2 |
| 25 | 8091528 | Кронштейн | 2 |
| 26 | J780616 | Болт с внутренним шестигранником | 8 |
| 29 | 7044269 | Крышка | 1 |
| 30 | 7044270 | Крышка | 1 |
| 31 | A590106 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
