Запасные пилотные гидролинии (гидромолот, гидроножницы)(моноблочный стрела) — HITACHI ZX160W-AMS

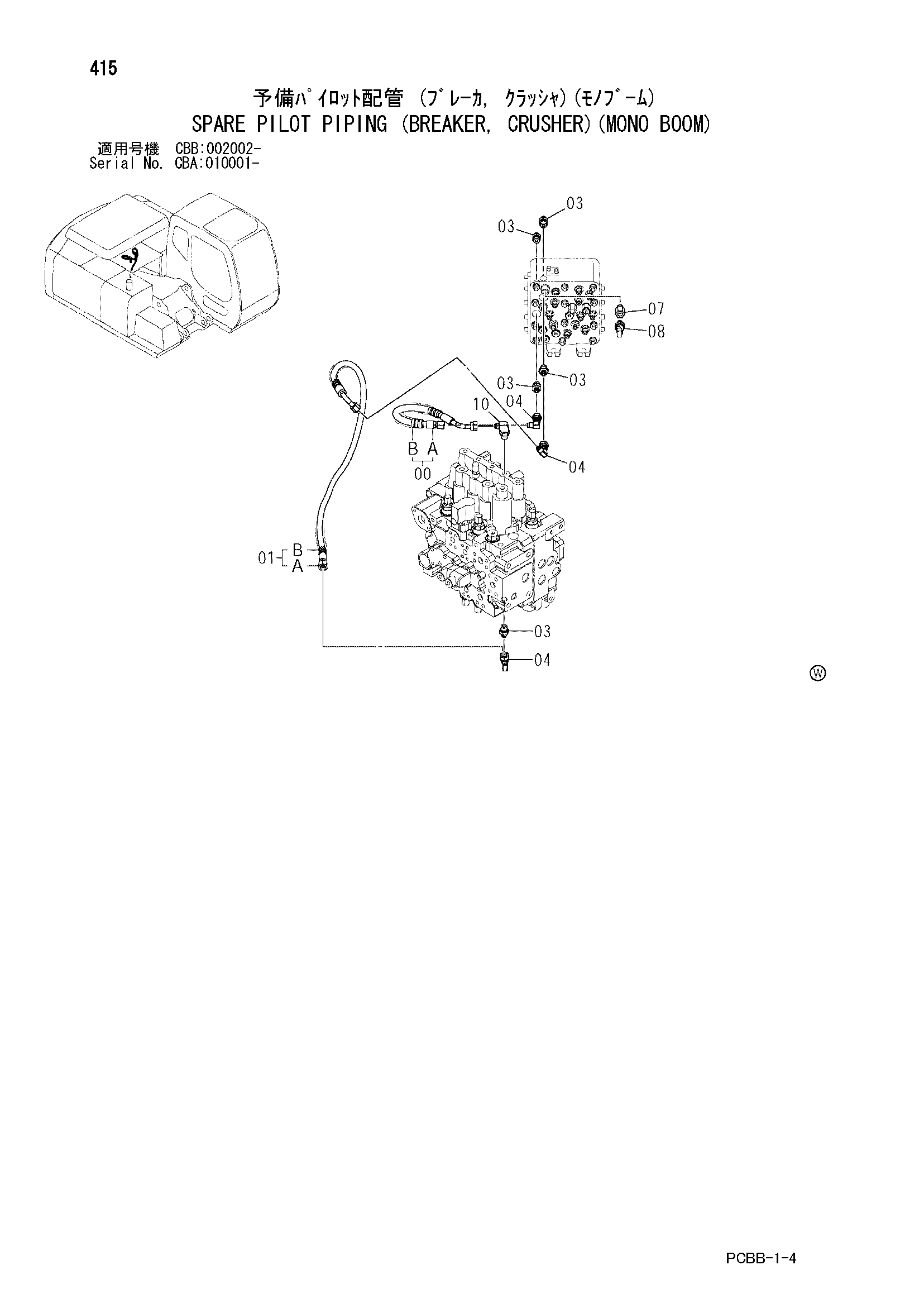

Заводская схема «Запасные пилотные гидролинии (гидромолот, гидроножницы)(моноблочный стрела)» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9225560 | Шланг в сборе | 1 |
| 00A | 4601962 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 1 |
| 01 | 9225808 | Шланг в сборе | 1 |
| 01A | 4437738 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 2 |
| 03 | A852133 | Адаптер | 5 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4239976 | Унион S | 3 |
| 07 | 4263446 | Переходник S | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4436535 | Датчик давления | 1 |
| 10 | 4208913 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
