Шланг защита от разрыва клапан трубопроводы (стрела)(2P-BOOM) — HITACHI ZX160W-AMS

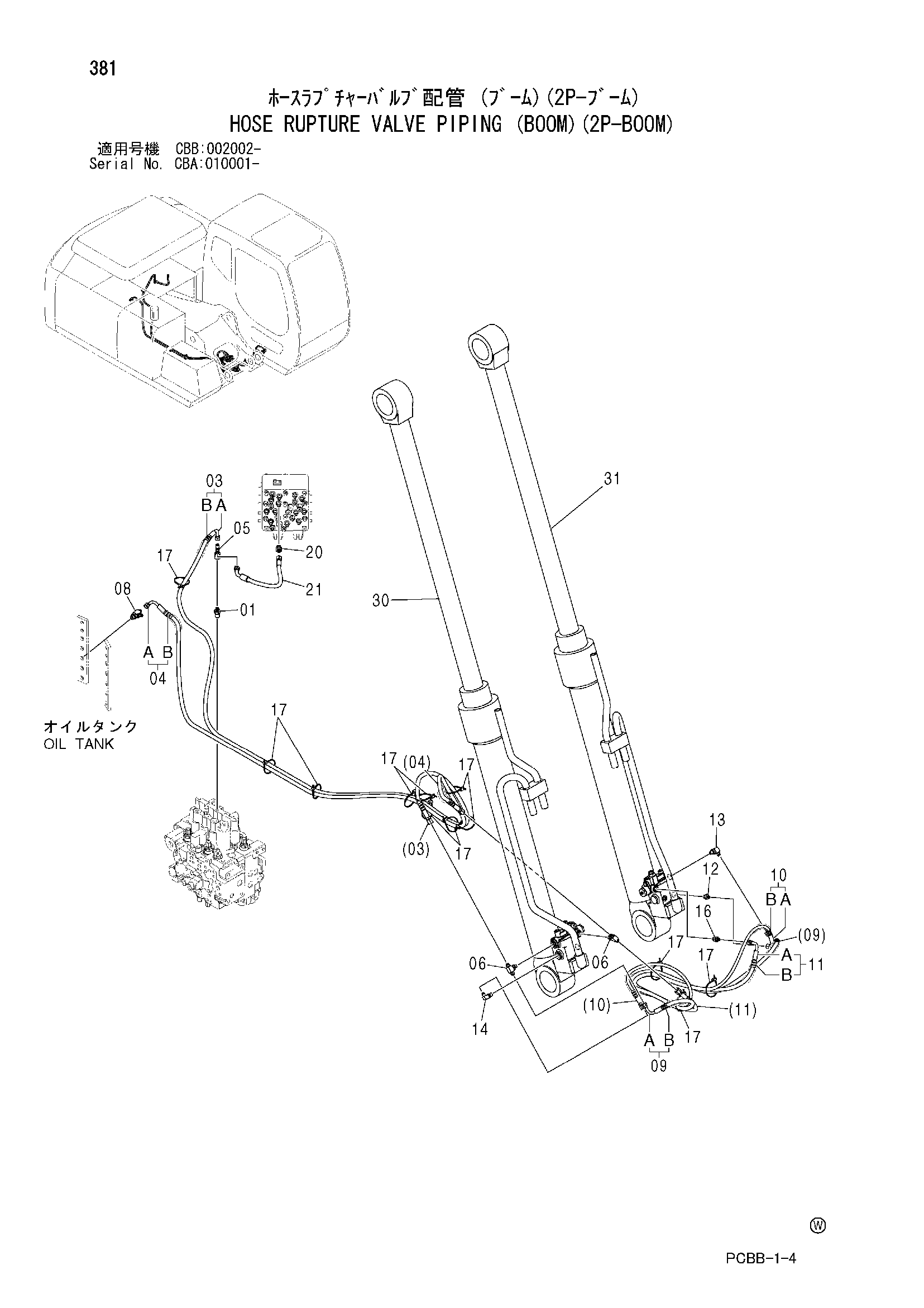

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)(2P-BOOM)» для HITACHI ZX160W-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9228549 | Шланг в сборе | 1 |
| 03A | 4606589 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 8 |
| 04 | 9228550 | Шланг в сборе | 1 |
| 04A | 4606590 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 6 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852523 | Тройник | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852433 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 9228551 | Шланг в сборе | 1 |
| 09A | 4606591 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 4 |
| 10 | 9228552 | Шланг в сборе | 1 |
| 10A | 4606592 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 4 |
| 11 | 9228553 | Шланг в сборе | 1 |
| 11A | 4606593 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 3 |
| 12 | A852122 | Адаптер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852323 | Угловой штуцер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | A852322 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852123 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4055312 | Ленточный зажим | 12 |
| 20 | A852133 | Адаптер | 1 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4436264 | Шланг | 1 |
| 30 | 4485733 | Гидроцилиндр. стрела (правый) | 1 |
| 31 | 4485734 | Гидроцилиндр. стрела (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160W-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
