Каталог запчастей HITACHI
Крюк — HITACHI ZX160LCT

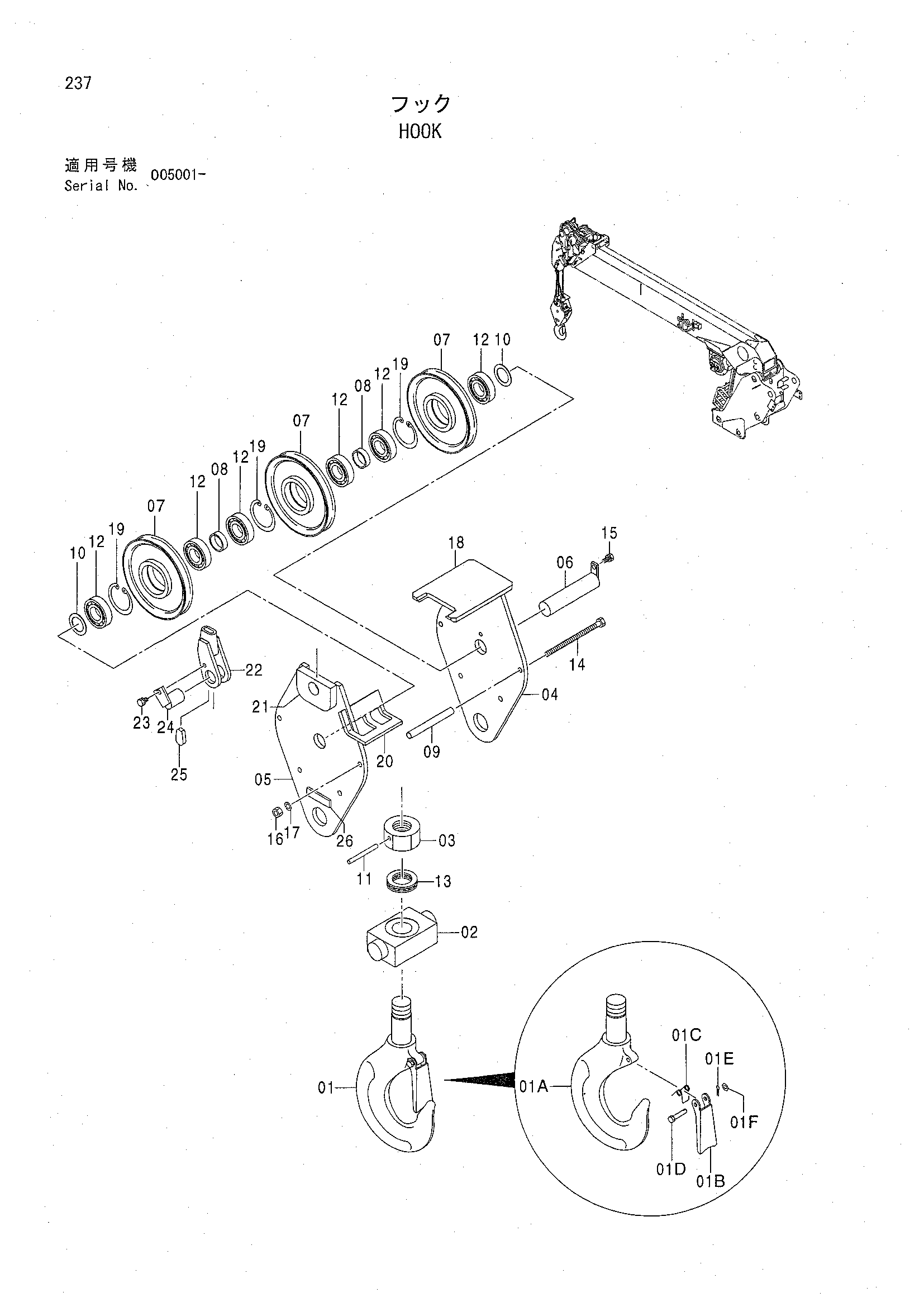

Заводская схема «Крюк» для HITACHI ZX160LCT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | UN08US35012 | Крюк-в сборе | 1 |
| 1A | UNJQ3501010 | Крюк | 1 |
| 1B | UNJQ3501020 | Ограничитель | 1 |
| 1C | UNJQ3501030 | Пружина | 1 |
| 1D | UNJQ3501040 | Палец | 1 |
| 1E | UN723103018 | Палец | 1 |
| 1F | UN722112100 | Шайба | 1 |
| 2 | UNCG3501020 | Труннион | 1 |
| 3 | UN022332051 | Гайка | 1 |
| 4 | UN08US35020 | Пластина боковой | 1 |
| 5 | UN08VK35010 | Пластина боковой | 1 |
| 6 | UN09R935031 | Палец | 1 |
| 7 | UN015732040 | Канатный блок | 3 |
| 8 | UN09R435010 | Втулка | 2 |
| 9 | UN015732060 | Втулка | 4 |
| 10 | UN015732070 | Втулка | 2 |
| 11 | UN723410100 | Пружинный штифт | 1 |
| 12 | UN726062082 | Подшипник | 6 |
| 13 | UN726512100 | Подшипник. упорный | 1 |
| 14 | UN711112190 | Болт | 4 |
| 15 | UN714110020 | Болт SW | 1 |
| 16 | UN721111120 | Гайка | 4 |
| 17 | UN722211120 | Пружинная шайба | 4 |
| 18 | UN08VK35020 | Пластина | 1 |
| 19 | UN724120800 | Стопорное кольцо | 3 |
| 20 | UN09R935021 | Пластина | 1 |
| 21 | UN08VK35030 | Пластина | 1 |
| 22 | UN013821092 | Разъём провод | 1 |
| 23 | UN714110016 | Болт SW | 1 |
| 24 | UN013822071 | Палец | 1 |
| 25 | UN013432080 | Ведге | 1 |
| 26 | UN08V637020 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LCT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
