Пилотные гидролинии (кран)(1) — HITACHI ZX160LCT

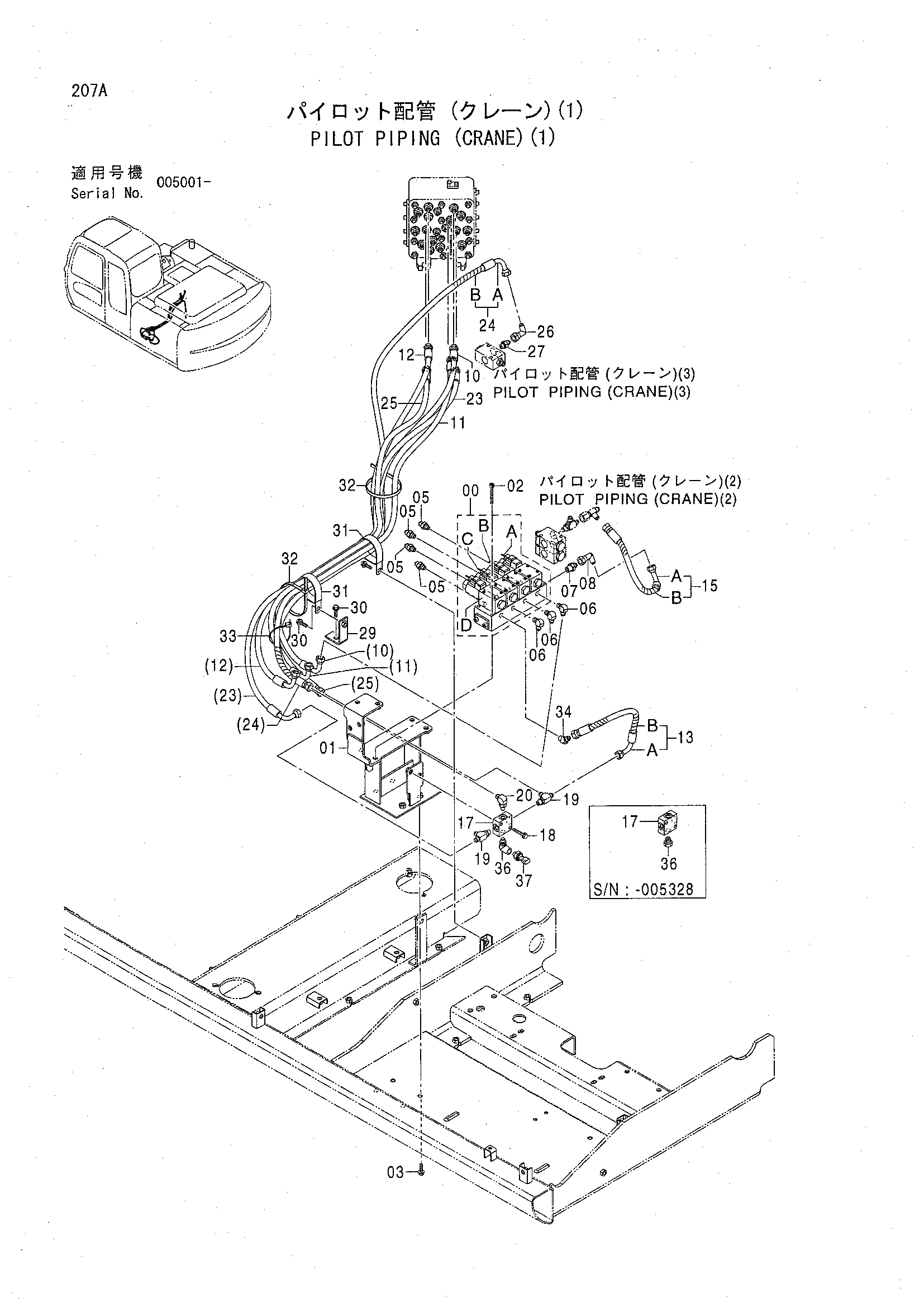

Заводская схема «Пилотные гидролинии (кран)(1)» для HITACHI ZX160LCT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4316706 | Электромагнитный клапан | 1 |
| 00A | 4361765 | Электромагнитный клапан | 1 |
| 00B | 4361766 | Электромагнитный клапан | 1 |
| 00C | 4361767 | Электромагнитный клапан | 1 |
| 00D | 4361768 | Электромагнитный клапан | 1 |
| 01 | 7044704 | Кронштейн | 1 |
| 02 | M340865 | Болт с внутренним шестигранником | 4 |
| 03 | J271025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Плоская шайба | 1 |
| 05 | 4215648 | Адаптер | 4 |
| 06 | 4215652 | Угловой штуцер | 3 |
| 07 | 4154652 | Адаптер | 1 |
| 08 | 4239976 | Унион S | 1 |
| 10 | 4608419 | Шланг (A, A1) | 1 |
| 11 | 4608420 | Шланг (B, A2) | 1 |
| 12 | 4608421 | Шланг (C, A3) | 1 |
| 13 | 9230136 | Шланг в сборе | 1 |
| 13A | 4608422 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 15 | 9230136 | Шланг в сборе | 1 |
| 15A | 4608422 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 17 | 4411001 | Челночный клапан | 1 |
| 18 | J260845 | Болт с шайбой | 2 |
| 18A | J900845 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | A852423 | Тройник | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852323 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4608423 | Шланг (G, 2-A) | 1 |
| 24 | 9230137 | Шланг в сборе | 1 |
| 24A | 4608424 | Шланг (2-D, 4-T) | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 25 | 4608425 | Шланг (2-B, H) | 1 |
| 26 | 4239976 | Унион S | 1 |
| 27 | A852123 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 9757555 | Кронштейн | 1 |
| 30 | J271025 | Болт с шайбой | 3 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Плоская шайба | 1 |
| 31 | 4204136 | Зажим | 2 |
| 32 | 4121859 | Ленточный зажим | 2 |
| 33 | 4055312 | Ленточный зажим | 1 |
| 34 | 4219342 | Угловой штуцер | 1 |
| 36 | A885002 | Пробка | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4376846 | Угловой штуцер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4436535 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LCT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
