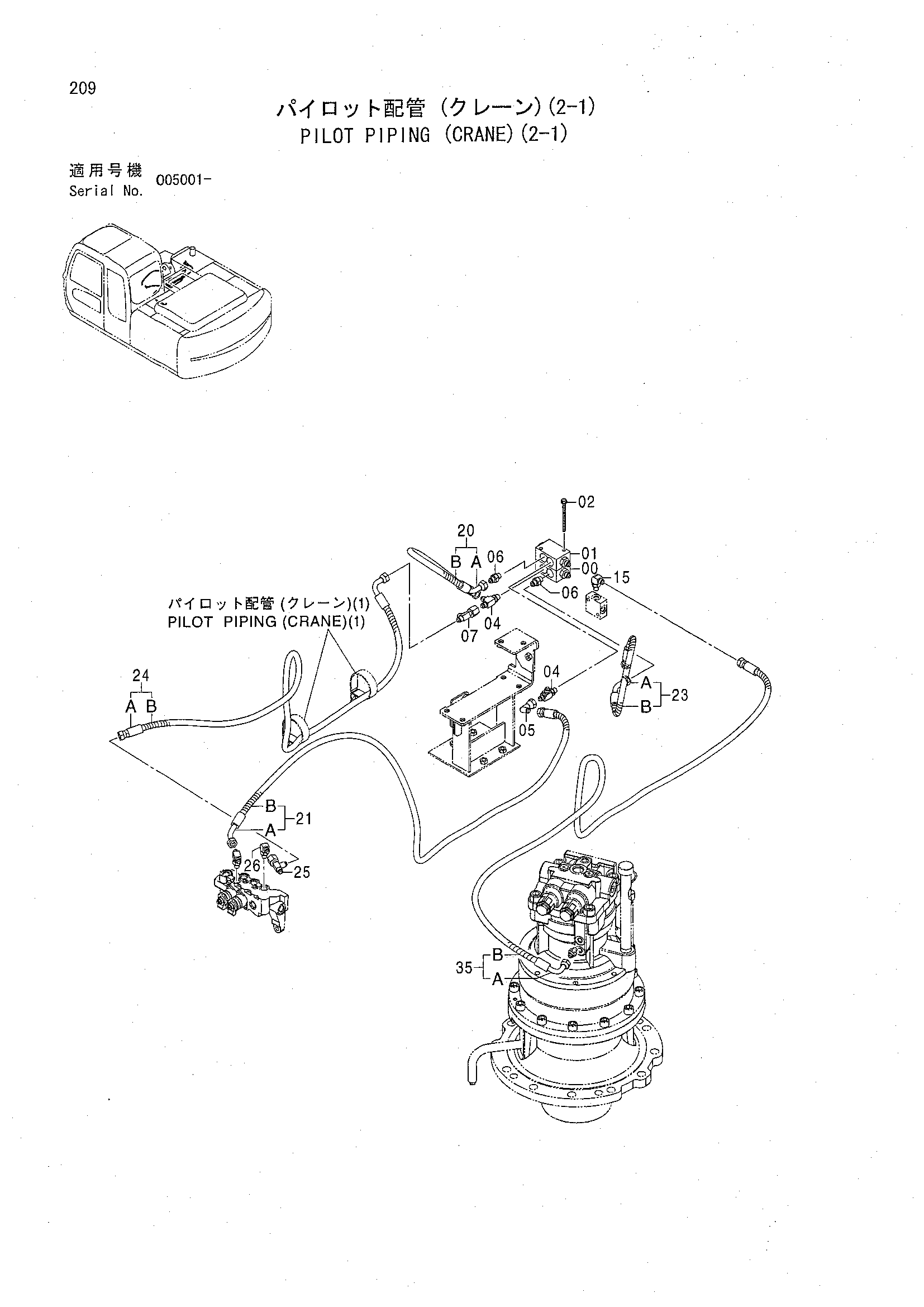

Пилотные гидролинии (кран)(2-1) — HITACHI ZX160LCT
Заводская схема «Пилотные гидролинии (кран)(2-1)» для HITACHI ZX160LCT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4337928 | Клапан | 1 |
| 01 | 4337928 | Клапан | 1 |
| 02 | J010895 | Болт с шайбой | 2 |
| 04 | A852423 | Тройник | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4239976 | Унион S | 1 |
| 06 | A852123 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4246672 | Соединительный штуцер | 1 |
| 15 | A852323 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 9230142 | Шланг в сборе | 1 |
| 20A | 4608432 | Шланг (P1) | 1 |
| 20B | 4327293 | Защитный кожух | 1 |
| 21 | 9230144 | Шланг в сборе | 1 |
| 21A | 4608433 | Шланг (1-P1, PG) | 1 |
| 21B | 4327293 | Защитный кожух | 1 |
| 23 | 9230143 | Шланг в сборе | 1 |
| 23A | 4461079 | Шланг (PT) | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 24 | 9230141 | Шланг в сборе | 1 |
| 24A | 4608431 | Шланг (DX, 2-T) | 1 |
| 24B | 4327293 | Защитный кожух | 1 |
| 25 | 4246672 | Соединительный штуцер | 1 |
| 26 | A852323 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 9230140 | Шланг в сборе | 1 |
| 35A | 4608430 | Шланг (1-D, сд-сх) | 1 |
| 35B | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LCT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
