Кабина (6) [NA, T] — HITACHI ZX160LCT
Заводская схема «Кабина (6) [NA, T]» для HITACHI ZX160LCT. Каталожные номера деталей, позиции, применяемость и запрос цены.

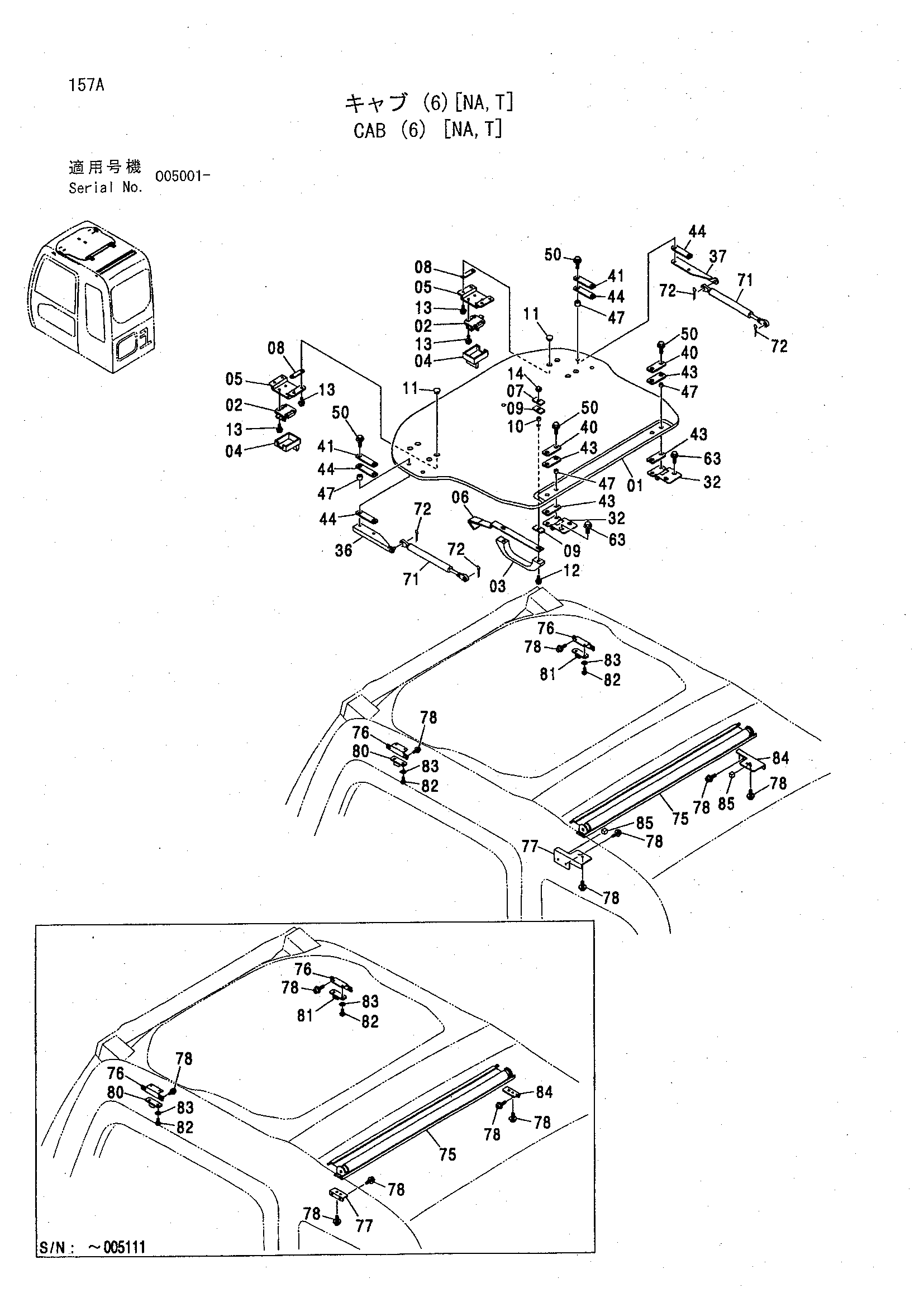

![Схема Кабина (6) [NA, T] HITACHI ZX160LCT](/catalog-drawings/2d/2da350e5-f225-41dc-a8c9-b83dbf7d56e3.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-13 | 4456952 | Рооф в сборе | 1 |
| 01 | 4460405 | Окно | 1 |
| 02 | 4369615 | Замок | 2 |
| 03 | 4411821 | Глип | 1 |
| 04 | 4369616 | Крышка | 2 |
| 05 | 4474479 | Кронштейн | 2 |
| 06 | 4474498 | Кронштейн | 1 |
| 07 | 4386452 | Пластина | 2 |
| 08 | 4474480 | Манжета | 4 |
| 09 | 4386450 | Манжета | 4 |
| 10 | 4474494 | Втулка | 2 |
| 11 | 4369674 | Фиксатор | 8 |
| 12 | J680630 | Винт с шайбой | 2 |
| 13 | J680514 | Винт с шайбой | 16 |
| 14 | 4474493 | Гайка колпачок | 2 |
| 32 | 4474478 | Петля | 2 |
| 36 | 4477219 | Левый кронштейн | 1 |
| 37 | 4477218 | Правый кронштейн | 1 |
| 40 | 4474477 | Пластина | 2 |
| 41 | 4477217 | Пластина | 2 |
| 43 | 4474476 | Манжета | 4 |
| 44 | 4477216 | Манжета резиновый | 4 |
| 47 | 4474482 | Втулка | 8 |
| 50 | 4372221 | Болт с шайбой | 8 |
| 71 | 4369619 | Пружина | 2 |
| 72 | 4022697 | Стопорный палец | 4 |
| 75 | 4474499 | Ролик | 1 |
| 76 | 4474514 | Кронштейн | 2 |
| 77 | 4474513 замена: 4609478 | Кронштейн | 2 |
| 77 | 4474513 замена: 4609477 | Кронштейн | 2 |
| 77 | 4474513 замена: 4609479 | Кронштейн | 2 |
| 77 | 4474513 замена: 4609480 | Кронштейн | 2 |
| 77 | 4609478 | Левый кронштейн | 1 |
| 78 | 4444634 замена: 4609479 | Винт с шайбой | 12 |
| 78 | 4609479 | Винт с шайбой | 12 |
| 80 | 4474518 | Ограничитель | 1 |
| 81 | 4474517 | Ограничитель | 1 |
| 82 | M470410 | Винт | 4 |
| 83 | 4459249 | Шайба | 4 |
| 84 | 4609477 | Правый кронштейн | 1 |
| 85 | 4609480 | Резиновая прокладка | 2 |
