Бортовой редуктор (1/2) — HITACHI ZX160LCT

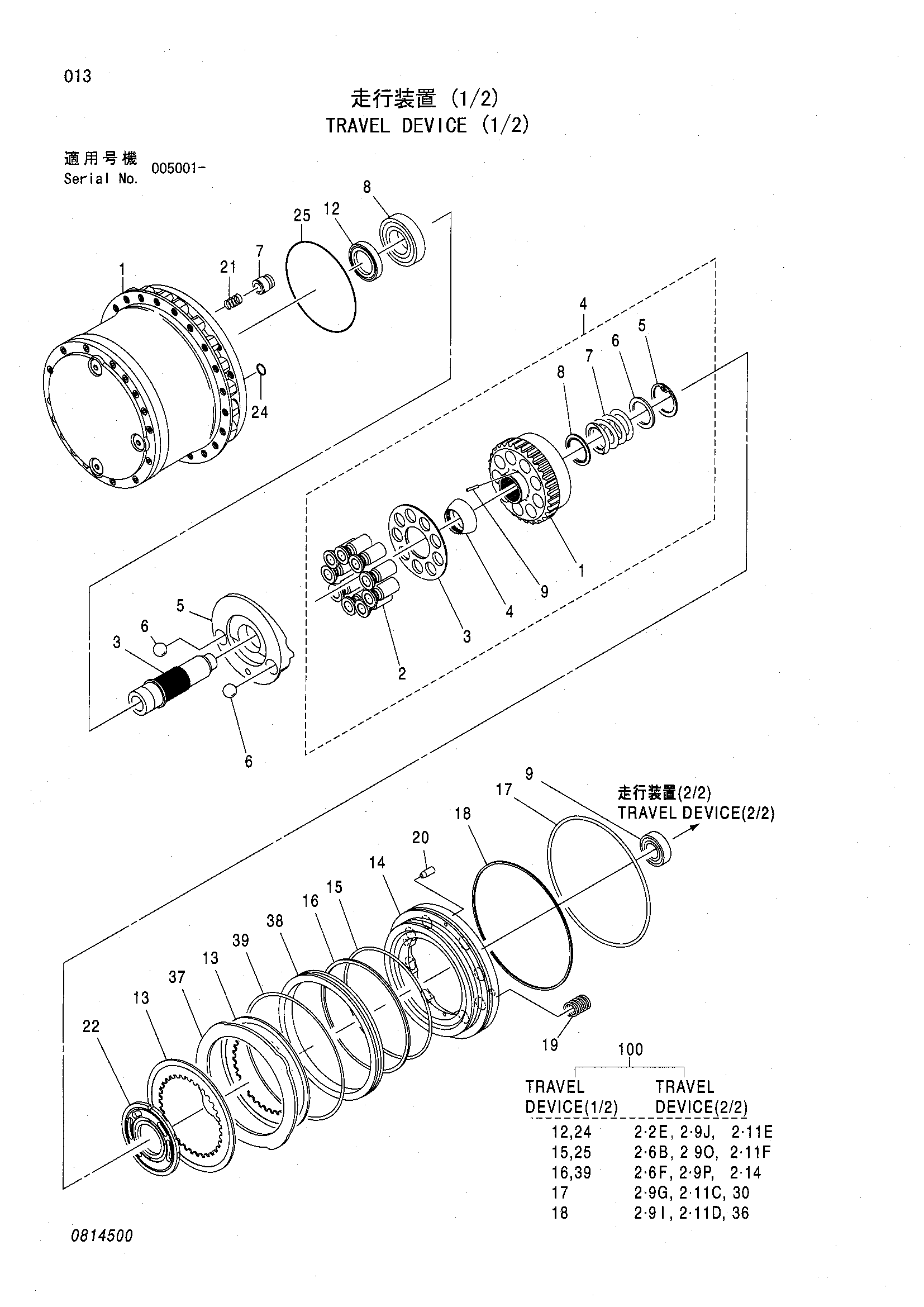

Заводская схема «Бортовой редуктор (1/2)» для HITACHI ZX160LCT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4447928 | Бортовой редуктор (1/2) | 1 | |
| 1 | 4466663 | Трансмиссия | 1 |
| 3 | 0692801 | Вал | 1 |
| 4 | 0411402 | Блок гидроцилиндра в сборе | 1 |
| 4-3 | 0636101 | Пластина фиксатор | 1 |
| 4-4 | 0636102 | Держатель | 1 |
| 4-5 | 0411403 | Стопорное кольцо | 1 |
| 4-6 | 0411404 | Втулка | 1 |
| 4-7 | 0411405 | Пружина | 1 |
| 4-8 | 0411406 | Втулка | 1 |
| 4-9 | 0411407 | Палец | 3 |
| 5 | 0411408 | Пластина | 1 |
| 6 | 0411409 | Стальной шарик | 2 |
| 8 | 0692803 | Шариковый подшипник | 1 |
| 9 | 0692804 | Шариковый подшипник | 1 |
| 12 | 0692805 | Масляное уплотнение | 1 |
| 13 | 0411414 | Пластина диск | 2 |
| 14 | 0411415 | Поршень | 1 |
| 15 | A811180 | Уплотнительное кольцо | 1 |
| 16 | 4138945 | Опорное кольцо | 1 |
| 17 | 0411416 | Уплотнительное кольцо | 1 |
| 18 | 0411417 | Опорное кольцо | 1 |
| 19 | 0310020 | Пружина | 8 |
| 20 | 0251319 | Палец | 4 |
| 21 | 0411418 | Пружина | 2 |
| 22 | 0411420 | Пластина клапан | 1 |
| 24 | 4506320 | Уплотнительное кольцо | 4 |
| 25 | 0411419 | Уплотнительное кольцо | 1 |
| 37 | 0814501 | Пластина фрикционный | 1 |
| 38 | 0814502 | Втулка | 1 |
| 39 | 0158847 | Уплотнительное кольцо | 1 |
| 100 | 4476033 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LCT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
