Пилотные гидролинии (кран)(2-2) — HITACHI ZX160LCT

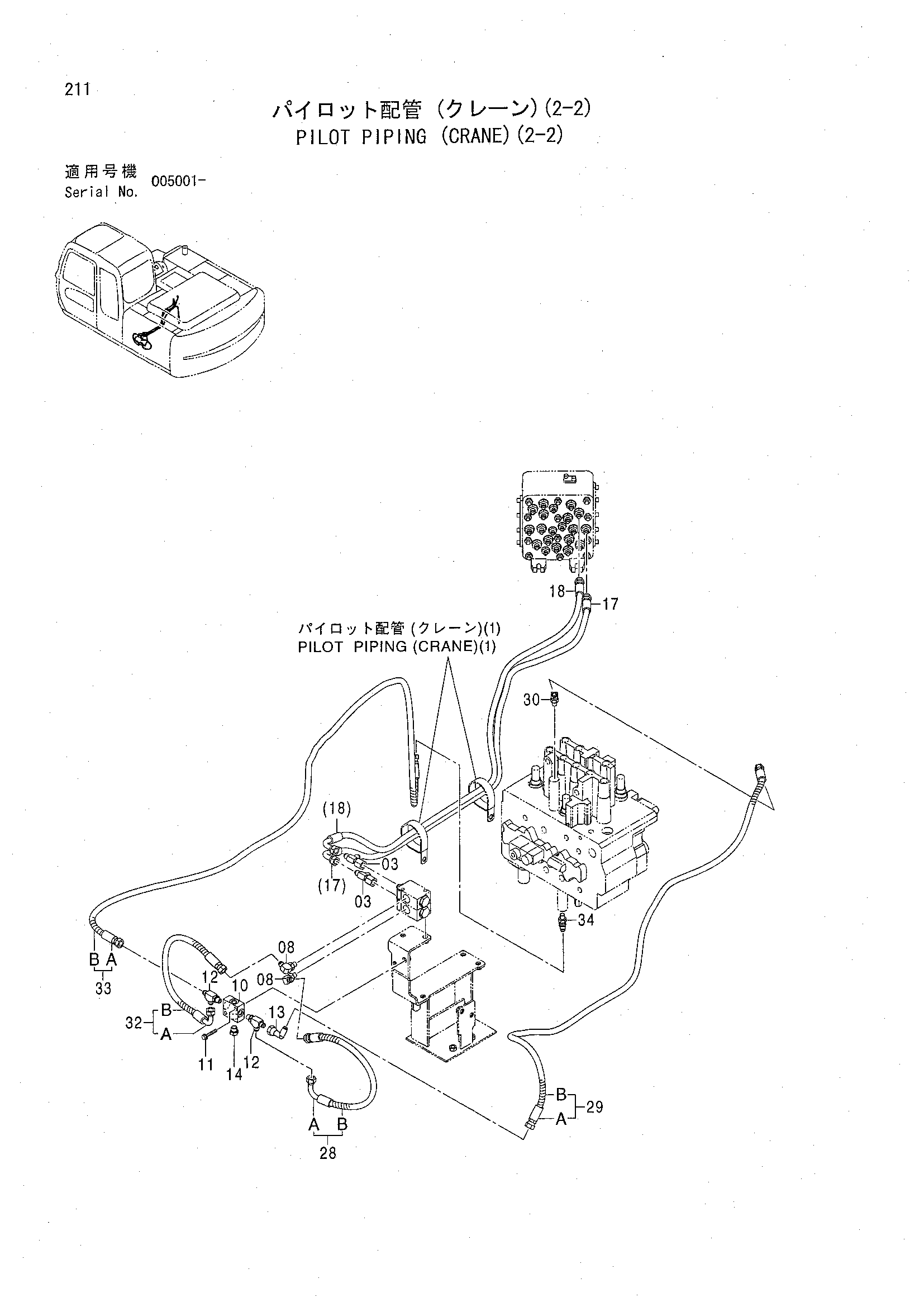

Заводская схема «Пилотные гидролинии (кран)(2-2)» для HITACHI ZX160LCT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4246672 | Соединительный штуцер | 2 |
| 08 | A852323 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4411001 | Челночный клапан | 1 |
| 11 | J260845 | Болт с шайбой | 2 |
| 11A | J900845 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | A852423 | Тройник | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4239976 | Унион S | 1 |
| 14 | A885002 | Пробка | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4608428 | Шланг (N, 1-PI) | 1 |
| 18 | 4608429 | Шланг (M, 2-PI) | 1 |
| 28 | 9230138 | Шланг в сборе | 1 |
| 28A | 4608426 | Шланг (1-P2, 1-A) | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 29 | 9230145 | Шланг в сборе | 1 |
| 29A | 4608434 | Шланг (1-A, B7) | 1 |
| 29B | 4327293 | Защитный кожух | 1 |
| 30 | A852223 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 9230139 | Шланг в сборе | 1 |
| 32A | 4608427 | Шланг (2-P2, 1-B) | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 33 | 9230146 | Шланг в сборе | 1 |
| 33A | 4608435 | Шланг (1-B, A7) | 1 |
| 33B | 4327293 | Защитный кожух | 1 |
| 34 | A852323 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LCT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
