Пилотные гидролинии (B) — HITACHI ZX160LCT

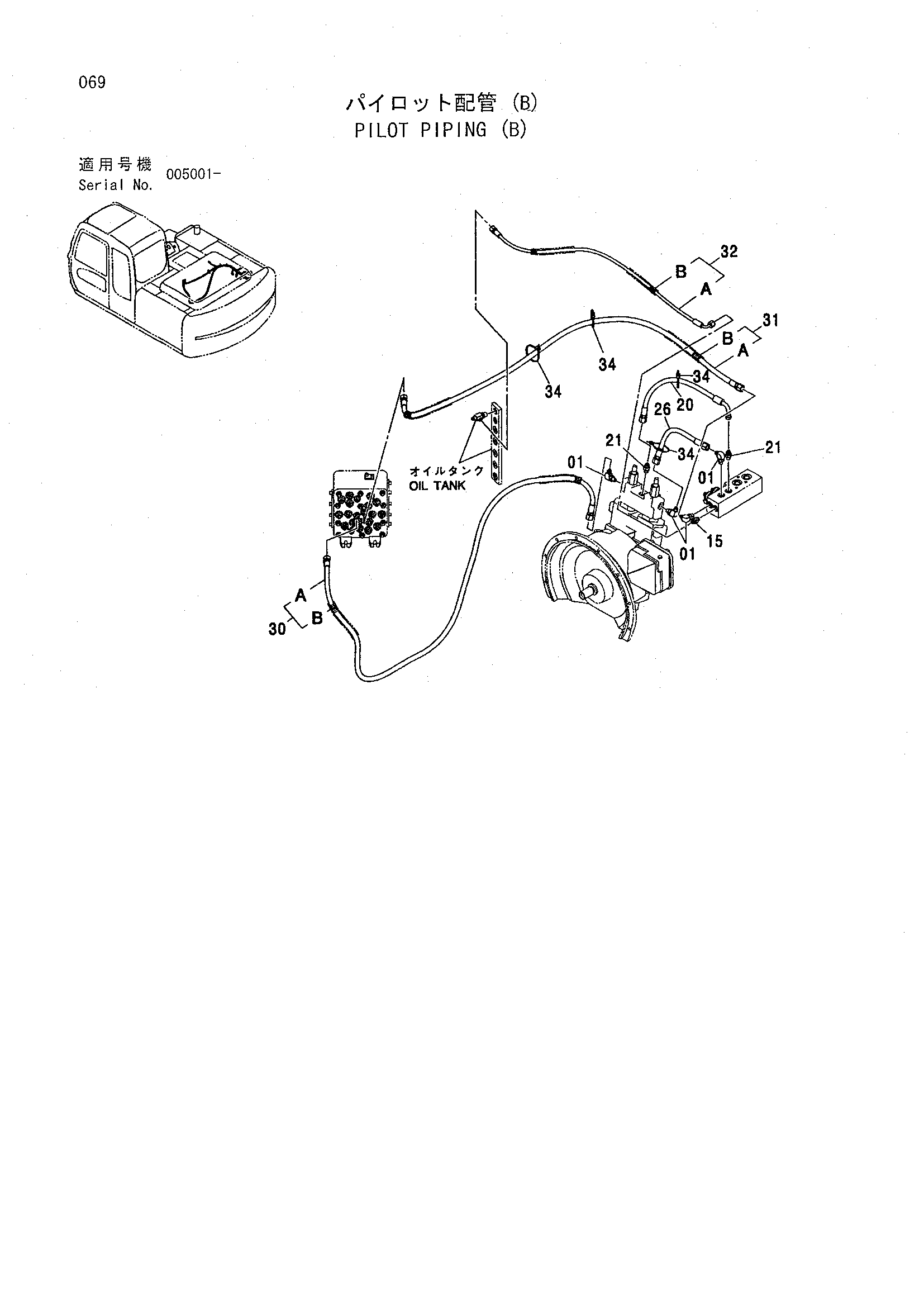

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX160LCT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852122 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4449276 | Шланг (ST) | 1 |
| 21 | A852123 | Адаптер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4459111 | Шланг (SB2) | 1 |
| 30 | 9204536 | Шланг в сборе | 1 |
| 30A | 4449272 | Шланг (SA) | 1 |
| 30B | 4327293 | Защитный кожух | 3 |
| 31 | 9204537 | Шланг в сборе | 1 |
| 31A | 4454369 | Шланг (SB) | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
| 32 | 9204538 | Шланг в сборе | 1 |
| 32A | 4449273 | Шланг (DI) | 1 |
| 32B | 4327293 | Защитный кожух | 1 |
| 34 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LCT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
