Основные гидролинии (2)<T> — HITACHI ZX160LCT

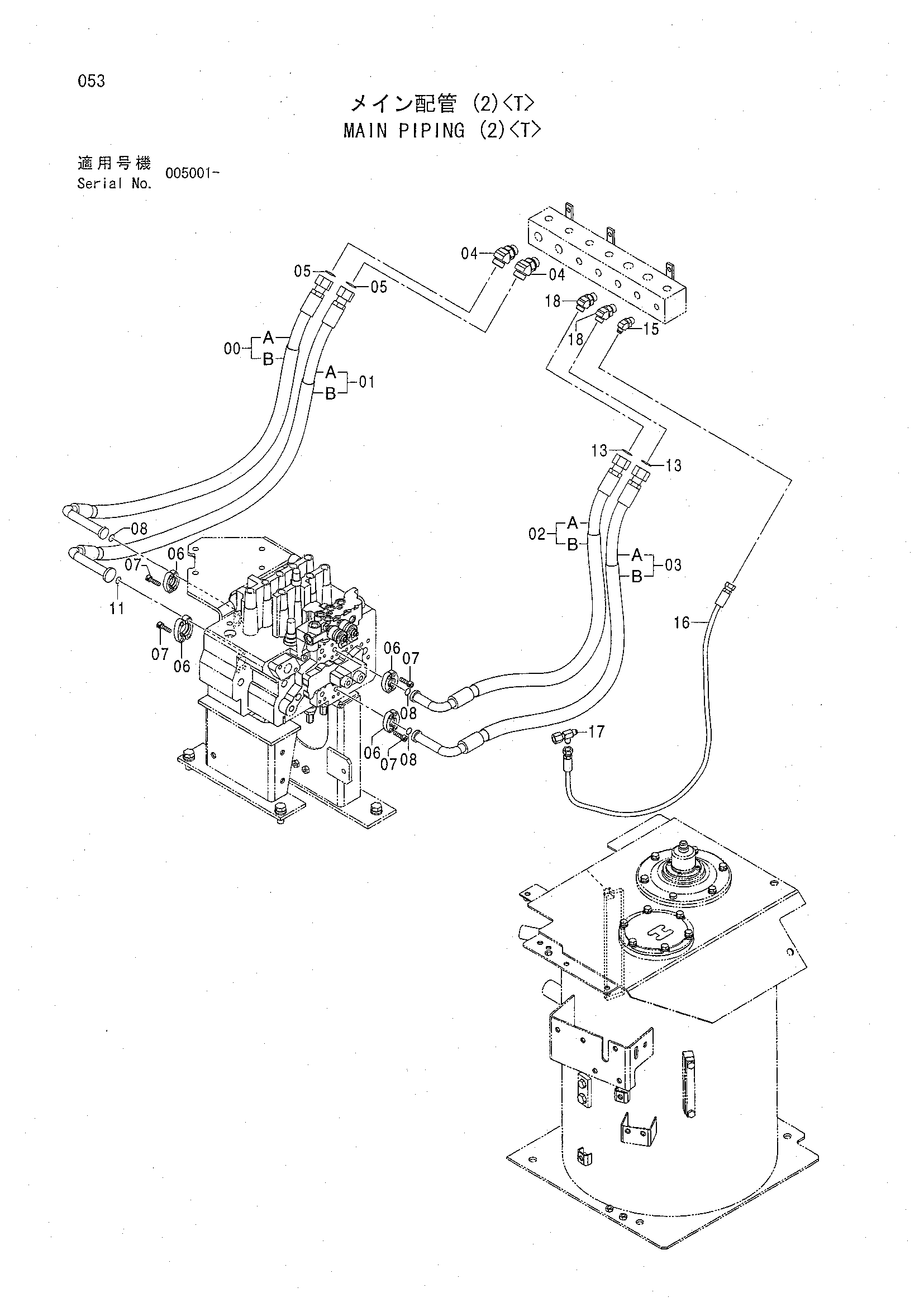

Заводская схема «Основные гидролинии (2)<T>» для HITACHI ZX160LCT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9231172 | Шланг в сборе | 1 |
| 00A | 4609497 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 2 |
| 01 | 9231173 | Шланг в сборе | 1 |
| 01A | 4609498 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 2 |
| 02 | 9231174 | Шланг в сборе | 1 |
| 02A | 4609500 | Шланг | 1 |
| 02B | 4327294 | Защитный кожух | 2 |
| 03 | 9231175 | Шланг в сборе | 1 |
| 03A | 4609499 | Шланг | 1 |
| 03B | 4327294 | Защитный кожух | 2 |
| 04 | A853266 | Угловой штуцер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 2 |
| 06 | 4510173 | Разъёмный фланец | 6 |
| 07 | J780825 | Болт с внутренним шестигранником | 12 |
| 08 | 4510167 | Уплотнительное кольцо | 3 |
| 09 | J781030 | Болт с внутренним шестигранником | 4 |
| 10 | 986910 | Разъёмный фланец | 2 |
| 11 | 971489 | Уплотнительное кольцо | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 2 |
| 15 | A852233 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4269847 | Шланг | 1 |
| 17 | 4246672 | Соединительный штуцер | 1 |
| 18 | A853244 | Угловой штуцер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LCT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
