Пилотные гидролинии (кран)(3) — HITACHI ZX160LCT

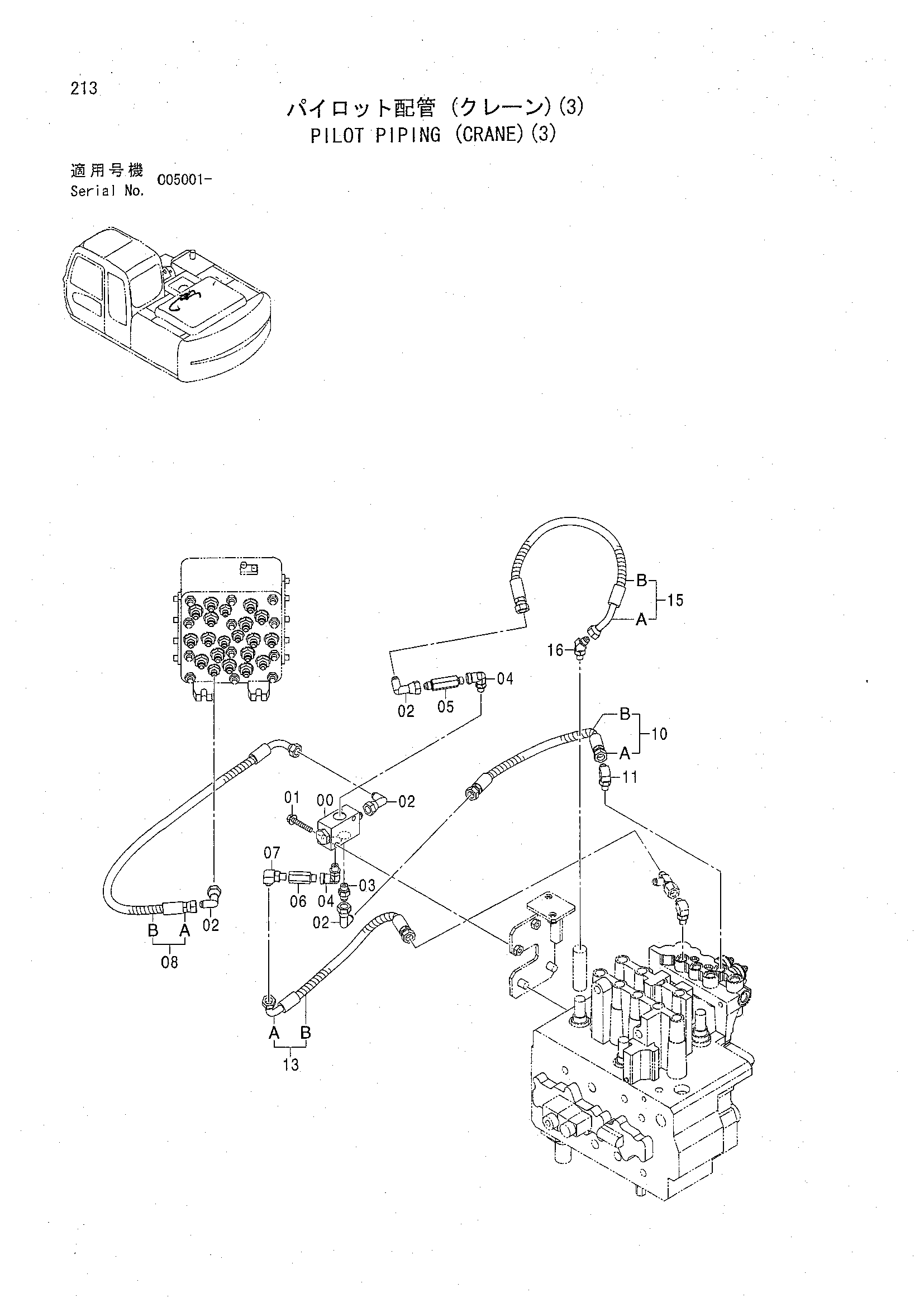

Заводская схема «Пилотные гидролинии (кран)(3)» для HITACHI ZX160LCT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203446 | Клапан | 1 |
| 01 | J260855 | Болт с шайбой | 2 |
| 01A | J900855 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | 4239976 | Унион S | 4 |
| 03 | A852123 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4376846 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4223934 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4202565 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 9230147 | Шланг в сборе | 1 |
| 08A | 4608436 | Шланг (SH, 3-PI) | 1 |
| 08B | 4327293 | Защитный кожух | 1 |
| 10 | 9230150 | Шланг в сборе | 1 |
| 10A | 4608439 | Шланг (3-P1, PG) | 1 |
| 10B | 4327293 | Защитный кожух | 1 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 9230148 | Шланг в сборе | 1 |
| 13A | 4608437 | Шланг (DX, 3-T) | 1 |
| 13B | 4327293 | Защитный кожух | 1 |
| 15 | 9230149 | Шланг в сборе | 1 |
| 15A | 4608438 | Шланг (3-P2, MR) | 1 |
| 15B | 4327293 | Защитный кожух | 1 |
| 16 | A852223 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LCT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
