Пилотные гидролинии (C-1)<T> — HITACHI ZX160LCT

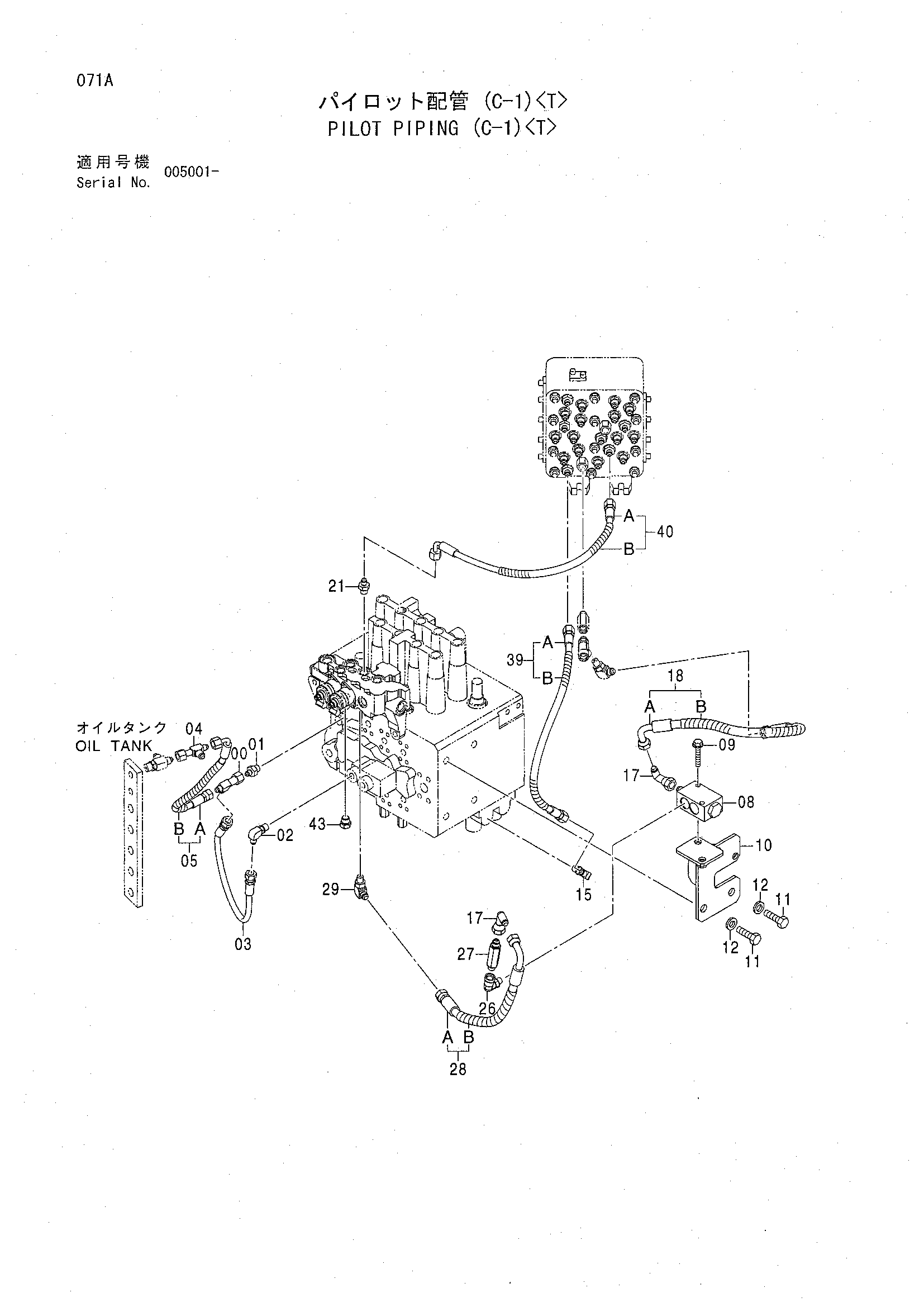

Заводская схема «Пилотные гидролинии (C-1)<T>» для HITACHI ZX160LCT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4252786 | Тройник | 1 |
| 01 | A852122 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852322 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4207953 | Нейлоновый шланг | 1 |
| 04 | 4242052 | Соединительный штуцер | 1 |
| 05 | 9230155 | Шланг в сборе | 1 |
| 05A | 4442219 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 1 |
| 08 | 4203446 | Клапан | 1 |
| 09 | J260855 | Болт с шайбой | 2 |
| 09A | J900855 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 8093205 | Кронштейн | 1 |
| 11 | J901425 | Болт | 2 |
| 12 | A590914 | Пружинная шайба | 2 |
| 15 | A852322 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4239976 | Унион S | 2 |
| 18 | 9230152 | Шланг в сборе | 1 |
| 18A | 4608441 | Шланг (TR, PI) | 1 |
| 18B | 4327293 | Защитный кожух | 1 |
| 21 | A852122 | Адаптер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4376846 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4223934 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 9230154 | Шланг в сборе | 1 |
| 28A | 4608443 | Шланг (SI, 4P1) | 1 |
| 28B | 4327293 | Защитный кожух | 1 |
| 29 | A852323 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 9197588 | Шланг в сборе | 1 |
| 39A | 4437282 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 1 |
| 40 | 9197594 | Шланг в сборе | 1 |
| 40A | 4437388 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 1 |
| 43 | A885002 | Пробка | 1 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LCT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
