Задний монитор — HITACHI ZX160LCT

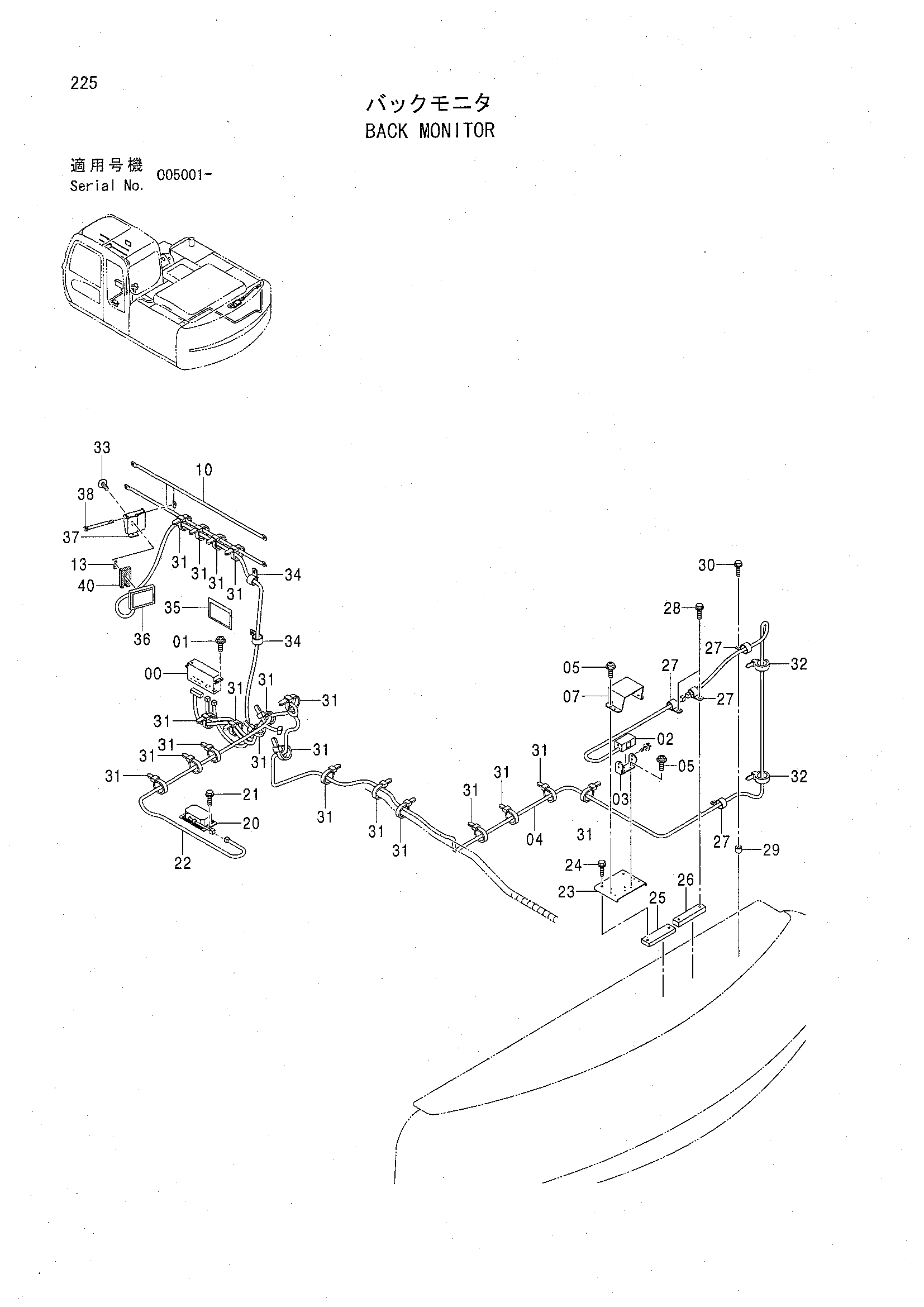

Заводская схема «Задний монитор» для HITACHI ZX160LCT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4463032 | Контроллер | 1 |
| 01 | J460510 | Винт с шайбой | 4 |
| 02 | 4440683 | Камера | 1 |
| 03 | 4440687 | Кронштейн | 1 |
| 04 | 4440681 | Трос | 1 |
| 05 | J460612 | Винт с шайбой | 7 |
| 07 | 4462423 | Кронштейн | 1 |
| 10 | 4449347 | Защитный кожух | 1 |
| 13 | 4460546 | Седло винта | 1 |
| 20 | 4450008 | Блок силовой | 1 |
| 21 | J260820 | Болт с шайбой | 2 |
| 21A | J900820 | Болт | 1 |
| 21B | A590108 | Плоская шайба | 1 |
| 22 | 2047540 | Жгут проводов | 1 |
| 23 | 4466285 | Кронштейн | 1 |
| 24 | J271020 | Болт с шайбой | 2 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Плоская шайба | 1 |
| 25 | 4466286 | Седло винта | 1 |
| 26 | 4466287 | Седло винта | 1 |
| 27 | 4190261 | Зажим | 4 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Плоская шайба | 1 |
| 29 | 4345720 | Бобышка | 1 |
| 30 | J271016 | Болт с шайбой | 1 |
| 30A | J901016 | Болт | 1 |
| 30B | J222010 | Плоская шайба | 1 |
| 31 | 4055312 | Ленточный зажим | 20 |
| 32 | 4259220 | Зажим | 2 |
| 33 | J460612 | Винт с шайбой | 2 |
| 34 | 4190276 | Зажим | 2 |
| 35 | 3091329 | Информационная табличка | 1 |
| 36 | 9236659 | Монитор | 1 |
| 37 | 3101437 | Кронштейн | 1 |
| 38 | M341011 | Болт с внутренним шестигранником | 1 |
| 40 | 4616299 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LCT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
