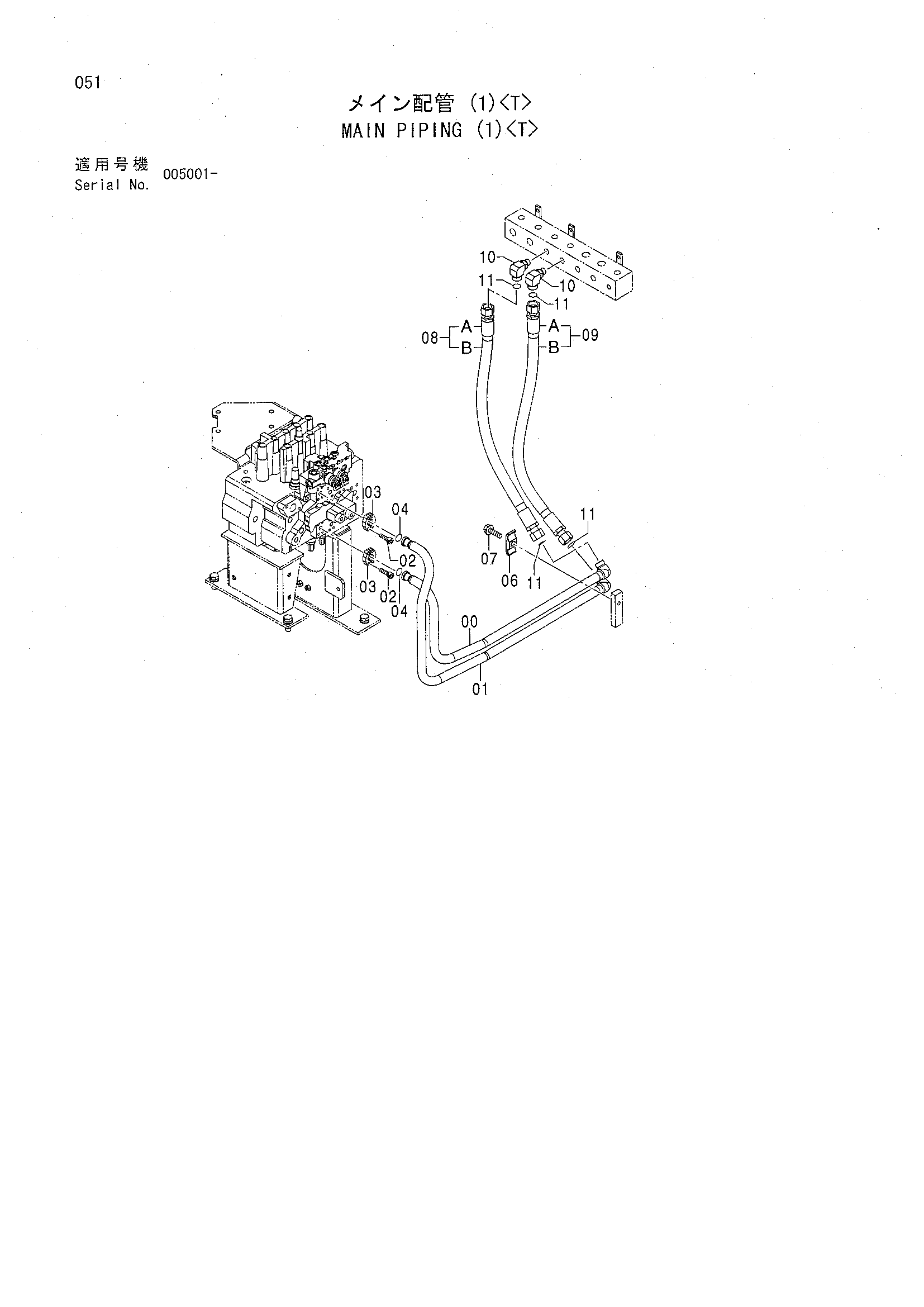

Основные гидролинии (1)<T> — HITACHI ZX160LCT
Заводская схема «Основные гидролинии (1)<T>» для HITACHI ZX160LCT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093491 | Трубка | 1 |
| 01 | 8093490 | Трубка | 1 |
| 02 | J780825 | Болт с внутренним шестигранником | 8 |
| 03 | 4510173 | Разъёмный фланец | 4 |
| 04 | 4510167 | Уплотнительное кольцо | 2 |
| 06 | 4189859 | Хомут трубки | 1 |
| 07 | J271255 | Болт с шайбой | 1 |
| 07A | J901255 | Болт | 1 |
| 07B | J222012 | Плоская шайба | 1 |
| 08 | 9231286 | Шланг в сборе | 1 |
| 08A | 4483214 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 2 |
| 09 | 9231287 | Шланг в сборе | 1 |
| 09A | 4259322 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 2 |
| 10 | A853346 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LCT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
