Электрический тип управление детали (2) — HITACHI ZX160LC-3-HCME

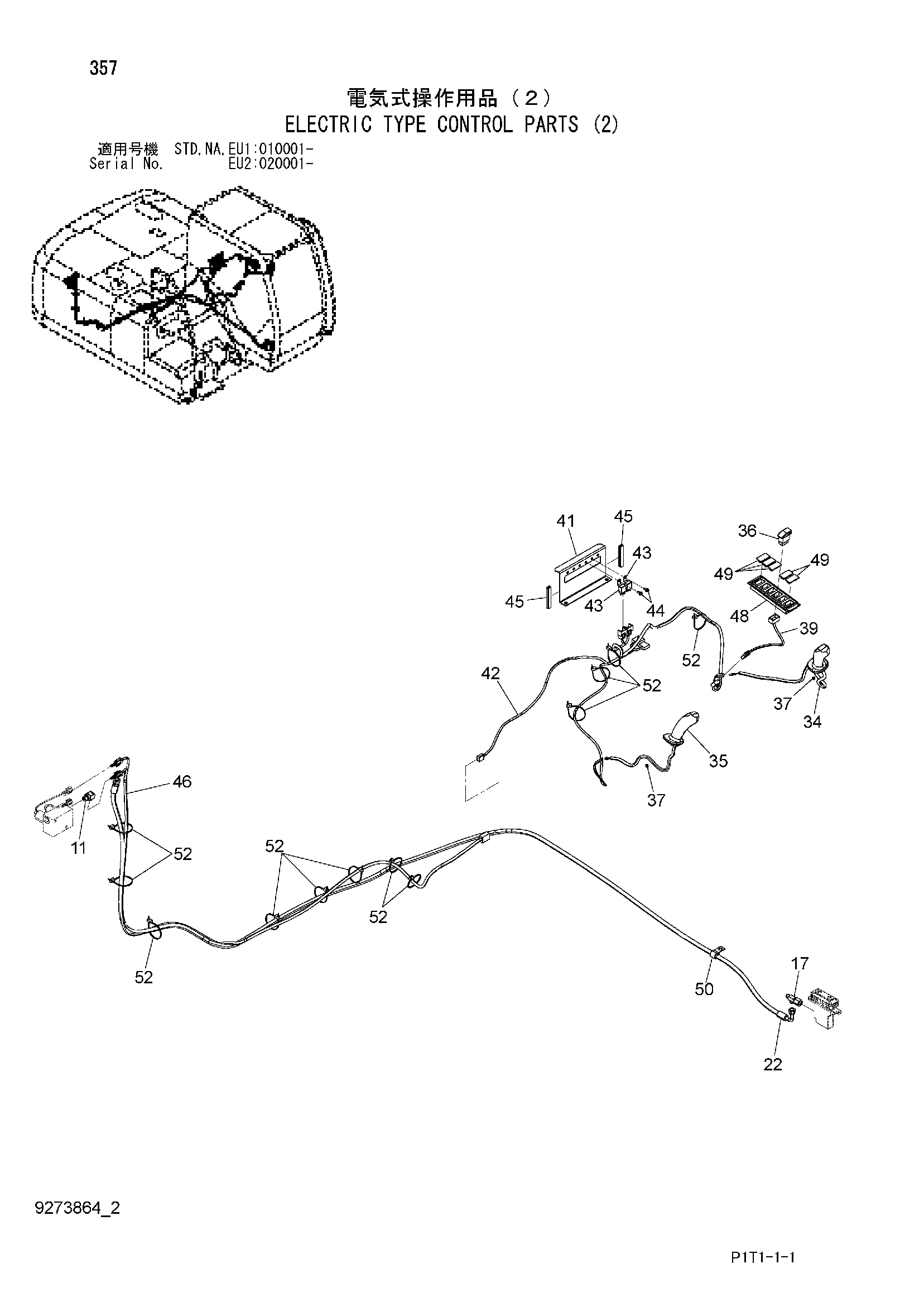

Заводская схема «Электрический тип управление детали (2)» для HITACHI ZX160LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | A852333 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4246672 | Соединительный штуцер | 1 |
| 22 | 9273836 | Шланг в сборе | 1 |
| 22A | 4665146 | Шланг | 1 |
| 22B | 4327315 | Защитный кожух | 5 |
| 34 | 4650093 | Рукоятка | 1 |
| 35 | 4650094 | Рукоятка | 1 |
| 36 | 4651295 | Выключатель | 1 |
| 37 | 4300351 | Ленточный зажим | 2 |
| 39 | 4651278 | Жгут проводов | 1 |
| 41 | 8101967 | Кронштейн | 1 |
| 42 | 3107512 | Жгут проводов | 1 |
| 43 | 4414207 | Реле | 2 |
| 44 | J460616 | Винт с шайбой | 2 |
| 45 | 4649377 | Резиновая прокладка | 2 |
| 46 | 4666049 | Жгут проводов | 1 |
| 48 | 2053295 | Корпус(6) | 1 |
| 49 | 4620283 | Колпачок | 5 |
| 50 | 4190273 | Зажим | 1 |
| 52 | 4055312 | Ленточный зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
