Вспомогательный трубопроводы (2P-BOOM) — HITACHI ZX160LC-3-HCME

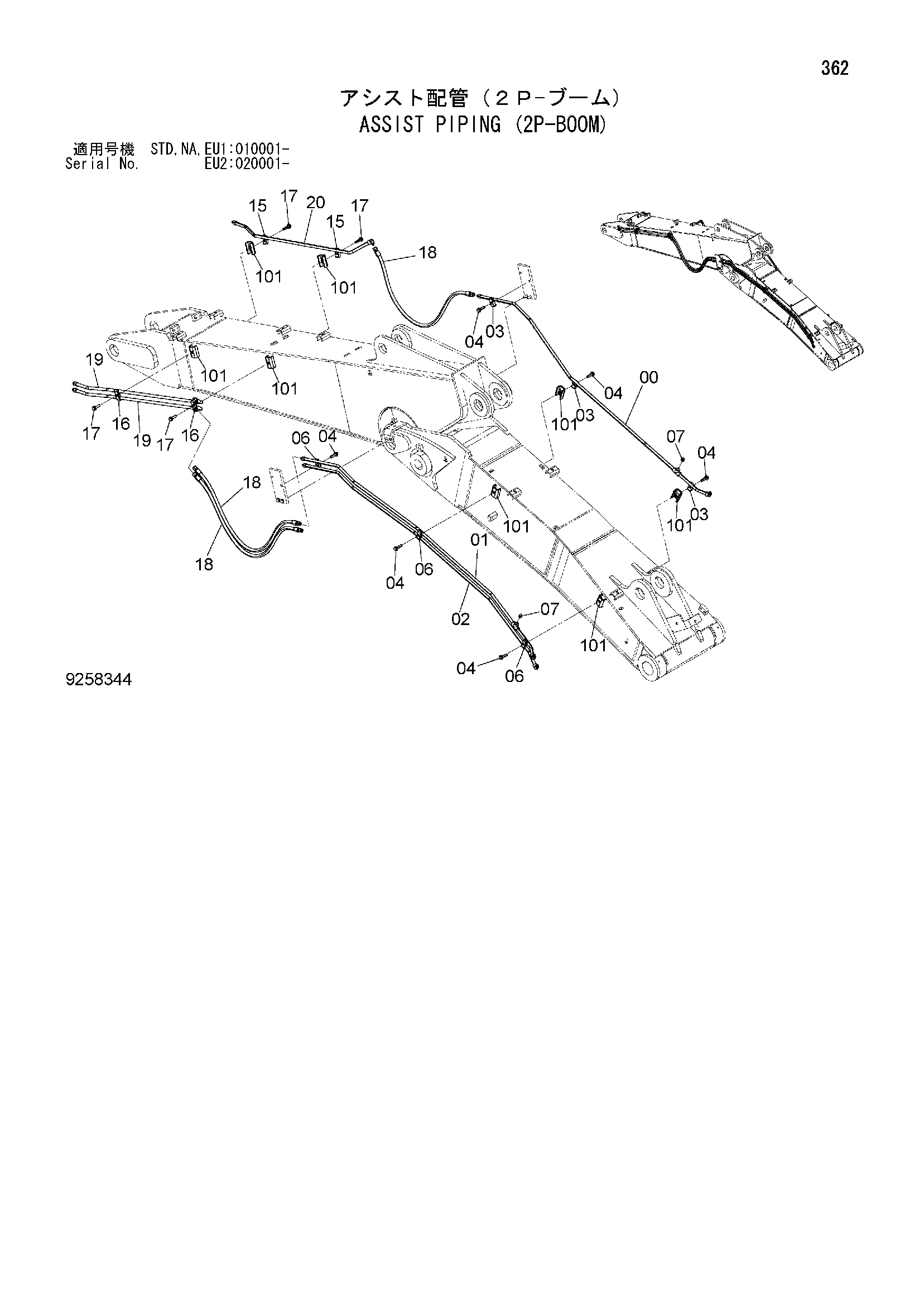

Заводская схема «Вспомогательный трубопроводы (2P-BOOM)» для HITACHI ZX160LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104079 | Трубка | 1 |
| 01 | 8104077 | Трубка | 1 |
| 02 | 8104078 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 3 |
| 04 | J271250 | Болт с шайбой | 6 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 4189858 | Хомут трубки | 3 |
| 07 | 94-2023 | Пробка | 2 |
| 15 | 4190124 | Хомут трубки | 2 |
| 16 | 4189858 | Хомут трубки | 2 |
| 17 | J271250 | Болт с шайбой | 4 |
| 17A | J901250 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4451773 | Шланг | 3 |
| 19 | 8110432 | Трубка | 2 |
| 20 | 8110433 | Трубка | 1 |
| 101 | 9765301 | Седло винта | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
