Каталог запчастей HITACHI
TRACK-LINK [STD,NA] — HITACHI ZX160LC-3-HCME
Заводская схема «TRACK-LINK [STD,NA]» для HITACHI ZX160LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

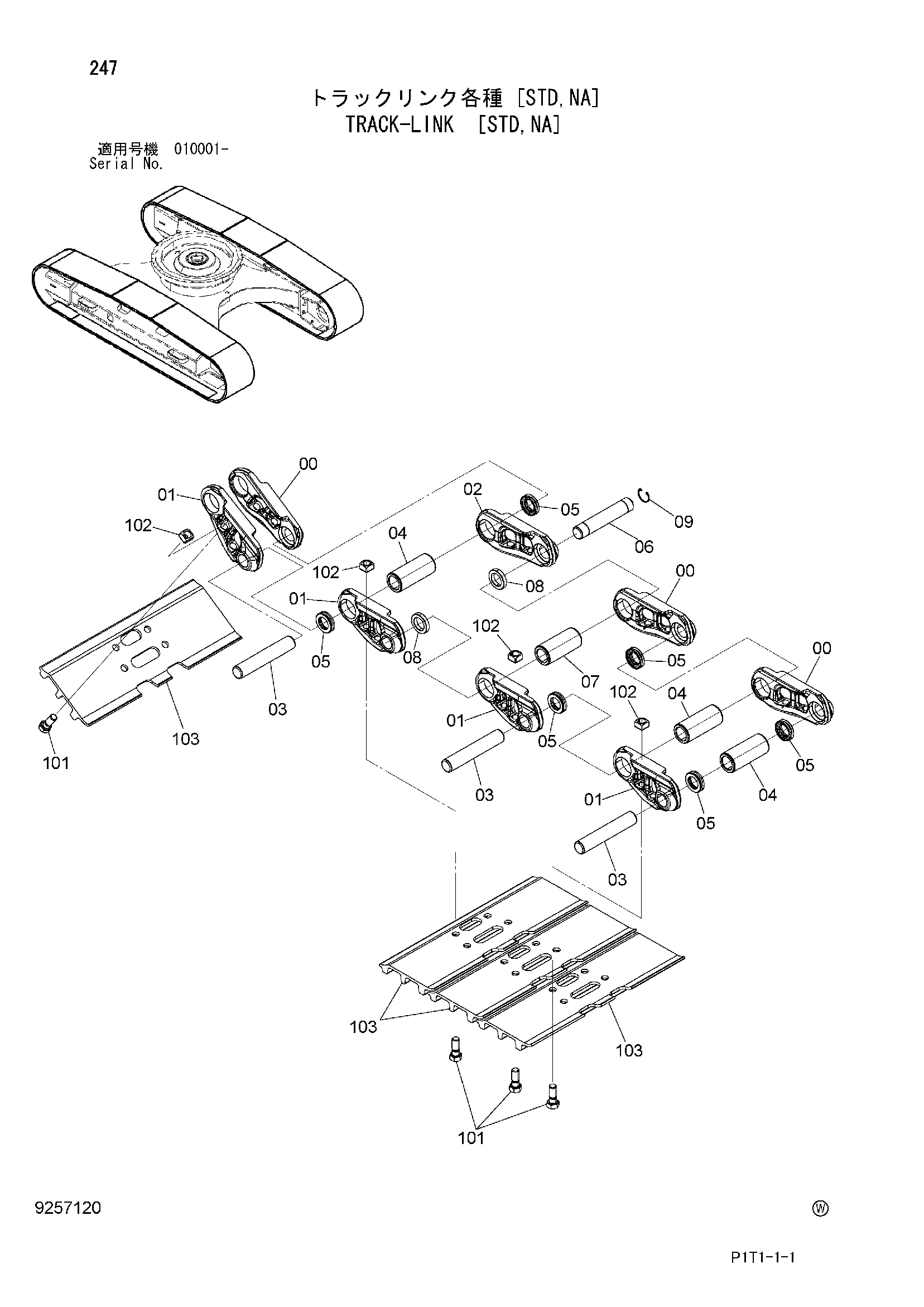

![Схема TRACK-LINK [STD,NA] HITACHI ZX160LC-3-HCME](/catalog-drawings/ff/ff23513f-cd43-48a2-ae16-b64352fdea27.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9257121 | Гусеничная цепь в сборе (500G) | 2 | |
| 9268307 | Гусеничная цепь в сборе (600G) | 2 | |
| 9268309 | Гусеничная цепь в сборе (700G) | 2 | |
| 9268314 | Гусеничная цепь в сборе (600F) | 2 | |
| 00-09 | 9257122 | Гусеничная цепь-в сборе | 1 |
| 00 | 0005251 | Гусеничная цепь B | 42 |
| 01 | 0005252 | Гусеничная цепь B | 43 |
| 02 | 4633367 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 42 |
| 04 | 4386609 | Втулка | 42 |
| 05 | 4408124 | Уплотнение | 84 |
| 06 | 4267743 | Соединительный палец | 1 |
| 07 | 4345302 | Соединительная втулка | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 101 | 4659287 | Болт башмак (грунтозацеп) | 172 |
| 101 | 3052408 | Болт башмак (плоский) | 172 |
| 102 | 4255638 | Гайка | 172 |
| 103 | 2052413 | Башмак грунтозацеп (500G) | 43 |
| 103 | 2050647 | Башмак грунтозацеп (600G) | 43 |
| 103 | 2053773 | Башмак грунтозацеп (700G) | 43 |
| 103 | 1017202 | Башмак плоский (600F) | 43 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
