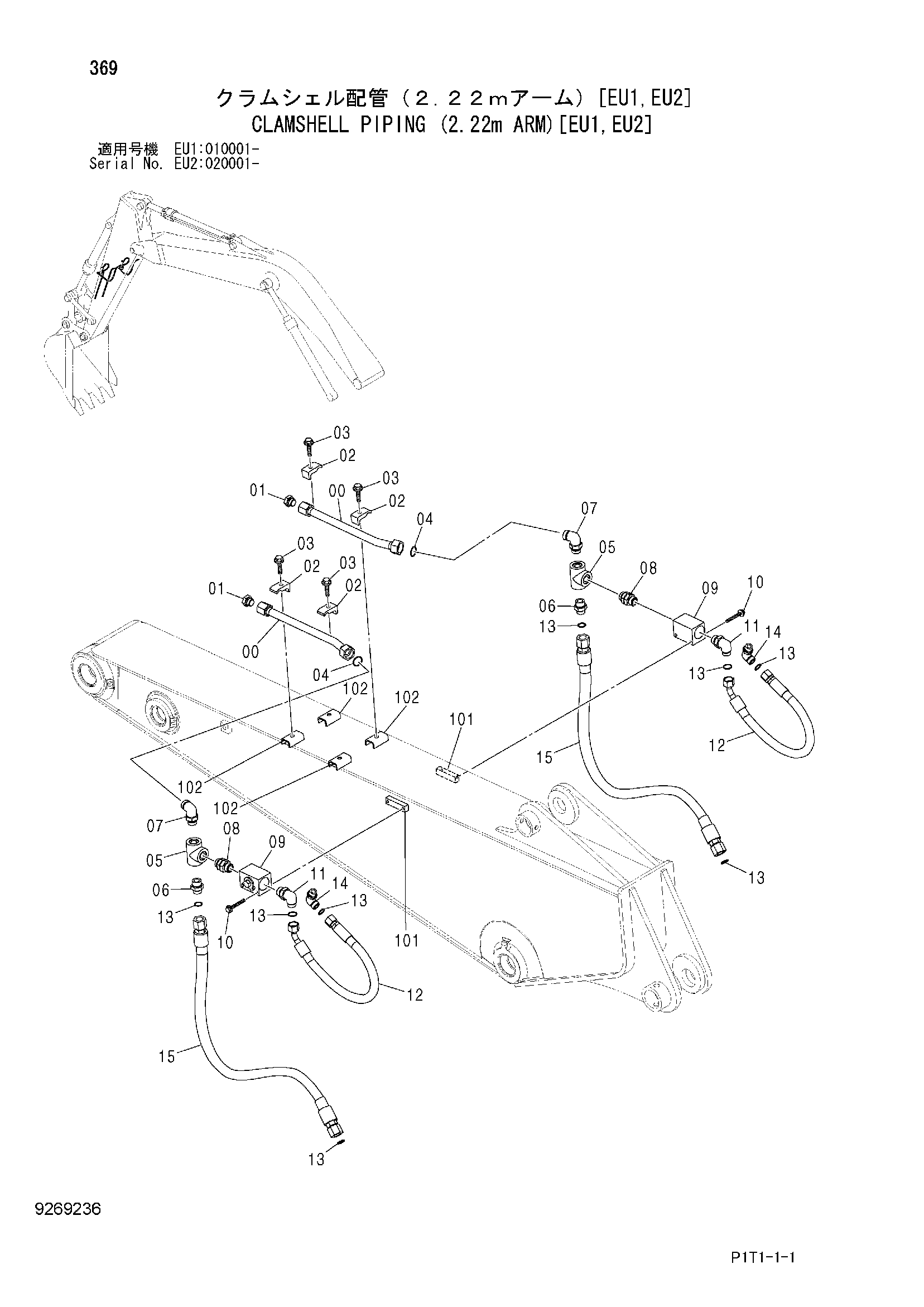

Грейфер трубопроводы (2.22m рукоять)[EU1, EU2] — HITACHI ZX160LC-3-HCME
Заводская схема «Грейфер трубопроводы (2.22m рукоять)[EU1, EU2]» для HITACHI ZX160LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Грейфер трубопроводы (2.22m рукоять)[EU1, EU2] HITACHI ZX160LC-3-HCME](/catalog-drawings/b6/b6d77ba7-0e88-43d4-846c-99316cd85e26.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9760900 | Трубка | 2 |
| 01 | A885006 | Пробка | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4190126 | Хомут трубки | 4 |
| 03 | J271265 | Болт с шайбой | 4 |
| 03A | J901265 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4187328 | Уплотнительное кольцо | 2 |
| 05 | 4371317 | Тройник | 2 |
| 06 | A853186 | Адаптер | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | A853388 | Угловой штуцер | 2 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4436616 | Адаптер | 2 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4447675 | Запорный клапан | 2 |
| 10 | J271085 | Болт с шайбой | 4 |
| 10A | J901085 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A853386 | Угловой штуцер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4653639 | Шланг | 2 |
| 13 | 4187308 | Уплотнительное кольцо | 8 |
| 14 | A853366 | Угловой штуцер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4653640 | Шланг | 2 |
| 101 | 4429829 | Седло винта | 2 |
| 102 | 9765301 | Седло винта | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
