Лубликате трубопроводы (2P-BOOM)[EU1, EU2] — HITACHI ZX160LC-3-HCME
Заводская схема «Лубликате трубопроводы (2P-BOOM)[EU1, EU2]» для HITACHI ZX160LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

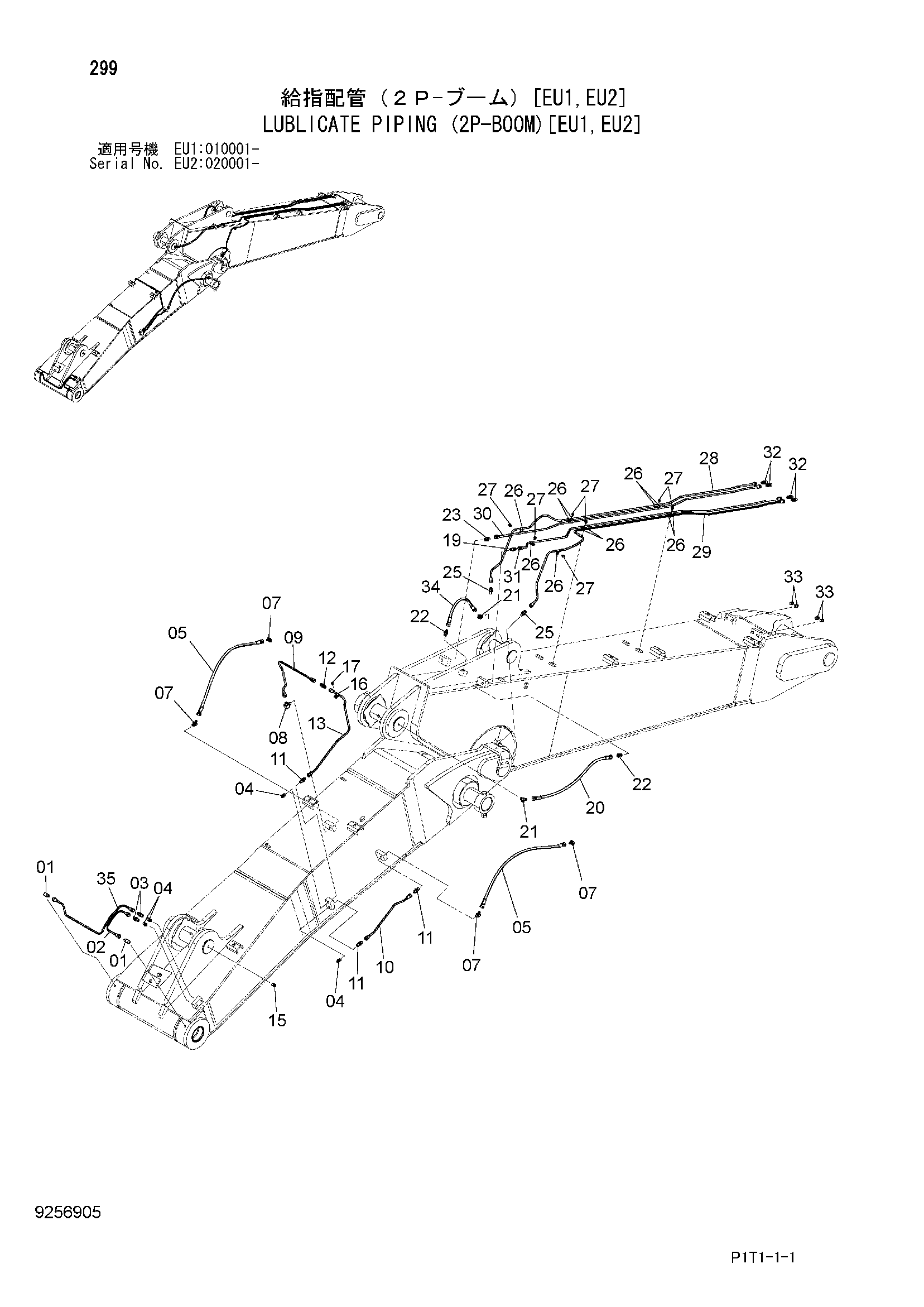

![Схема Лубликате трубопроводы (2P-BOOM)[EU1, EU2] HITACHI ZX160LC-3-HCME](/catalog-drawings/3c/3c43ab02-0672-4b64-aff9-27221e595c0e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4345297 | Штуцер трубки | 2 |
| 02 | 3098025 | Трубка | 1 |
| 03 | 4360981 | Штуцер трубки | 2 |
| 04 | J75482 | Пресс-маслёнка | 4 |
| 05 | 4239732 | Нейлоновый шланг | 2 |
| 07 | 4154655 | Угловой штуцер | 4 |
| 08 | 4097666 | Угловой штуцер | 1 |
| 09 | 4617395 | Трубка | 1 |
| 10 | 4485622 | Трубка | 1 |
| 11 | 4360981 | Штуцер трубки | 3 |
| 12 | 4099282 | Адаптер | 1 |
| 13 | 4617394 | Трубка | 1 |
| 15 | 4148896 | Пресс-маслёнка | 1 |
| 16 | 4000854 | Зажим трубка | 1 |
| 17 | J260612 | Болт с шайбой | 1 |
| 17A | J900612 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 19 | 4360981 | Штуцер трубки | 1 |
| 20 | 4213449 | Нейлоновый шланг | 1 |
| 21 | 4154655 | Угловой штуцер | 2 |
| 22 | 4154651 | Адаптер | 2 |
| 23 | 4360981 | Штуцер трубки | 1 |
| 25 | 4018355 | Адаптер | 2 |
| 26 | 4000854 | Зажим трубка | 11 |
| 27 | J260612 | Болт с шайбой | 7 |
| 27A | J900612 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 28 | 2051236 | Трубка | 1 |
| 29 | 2051237 | Трубка | 1 |
| 30 | 3107427 | Трубка | 1 |
| 31 | 3107428 | Трубка | 1 |
| 32 | 4360981 | Штуцер трубки | 4 |
| 33 | J75482 | Пресс-маслёнка | 4 |
| 34 | 4249330 | Нейлоновый шланг | 1 |
| 35 | 4662004 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
