Дополнительный. шестерня насос (30L)(2) — HITACHI ZX160LC-3-HCME

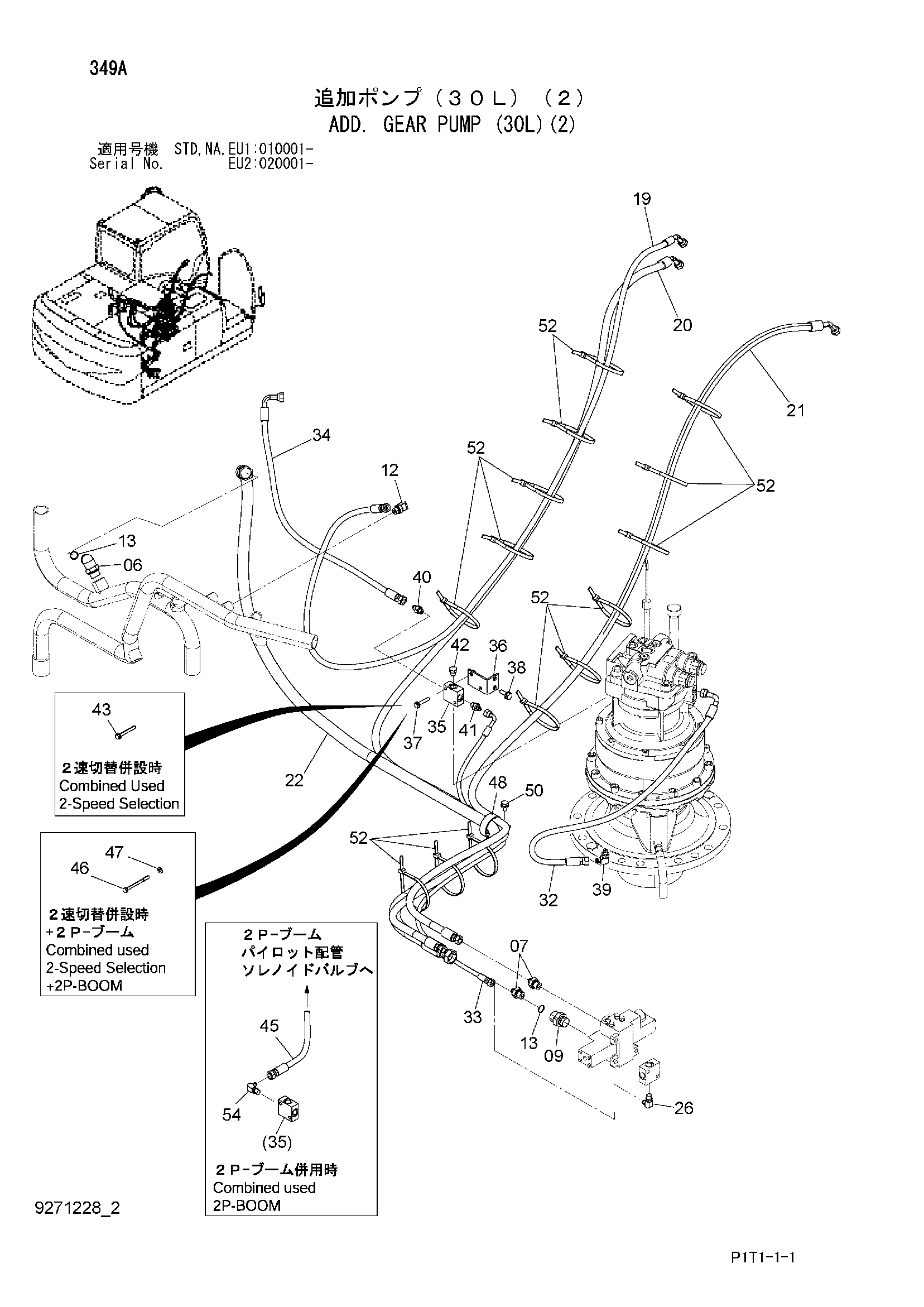

Заводская схема «Дополнительный. шестерня насос (30L)(2)» для HITACHI ZX160LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | A853366 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852143 | Адаптер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A853166 | Адаптер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A852333 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 2 |
| 19 | 9265573 | Шланг в сборе | 1 |
| 19A | 4488228 | Шланг | 1 |
| 19B | 4327315 | Защитный кожух | 4 |
| 20 | 9283243 | Шланг в сборе | 1 |
| 20A | 4676393 | Шланг | 1 |
| 20B | 4327315 | Защитный кожух | 5 |
| 21 | 9237523 | Шланг в сборе | 1 |
| 21A | 4661332 | Шланг | 1 |
| 21B | 4327315 | Защитный кожух | 5 |
| 22 | 9199431 | Шланг в сборе | 1 |
| 22A | 4445390 | Шланг | 1 |
| 22B | 4327294 | Защитный кожух | 9 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4437738 | Шланг | 1 |
| 33 | 4613821 | Шланг | 1 |
| 34 | 4452732 | Шланг | 1 |
| 35 | 4411001 | Челночный клапан | 1 |
| 36 | 9764485 | Кронштейн | 1 |
| 37 | J260845 | Болт с шайбой | 2 |
| 37A | J900845 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 38 | J271030 | Болт с шайбой | 2 |
| 38A | J901030 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | A852323 | Угловой штуцер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852123 | Адаптер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | A852122 | Адаптер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | A885002 | Пробка | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | J260845 | Болт с шайбой | 2 |
| 43A | J900845 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 45 | 4489602 | Шланг | 1 |
| 46 | J900890 | Болт | 2 |
| 47 | A590108 | Плоская шайба | 2 |
| 48 | 4193816 | Зажим | 1 |
| 50 | J271020 | Болт с шайбой | 1 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 52 | 4121859 | Ленточный зажим | 14 |
| 54 | A852323 | Угловой штуцер | 1 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
