Пилотные гидролинии (I) — HITACHI ZX160LC-3-HCME

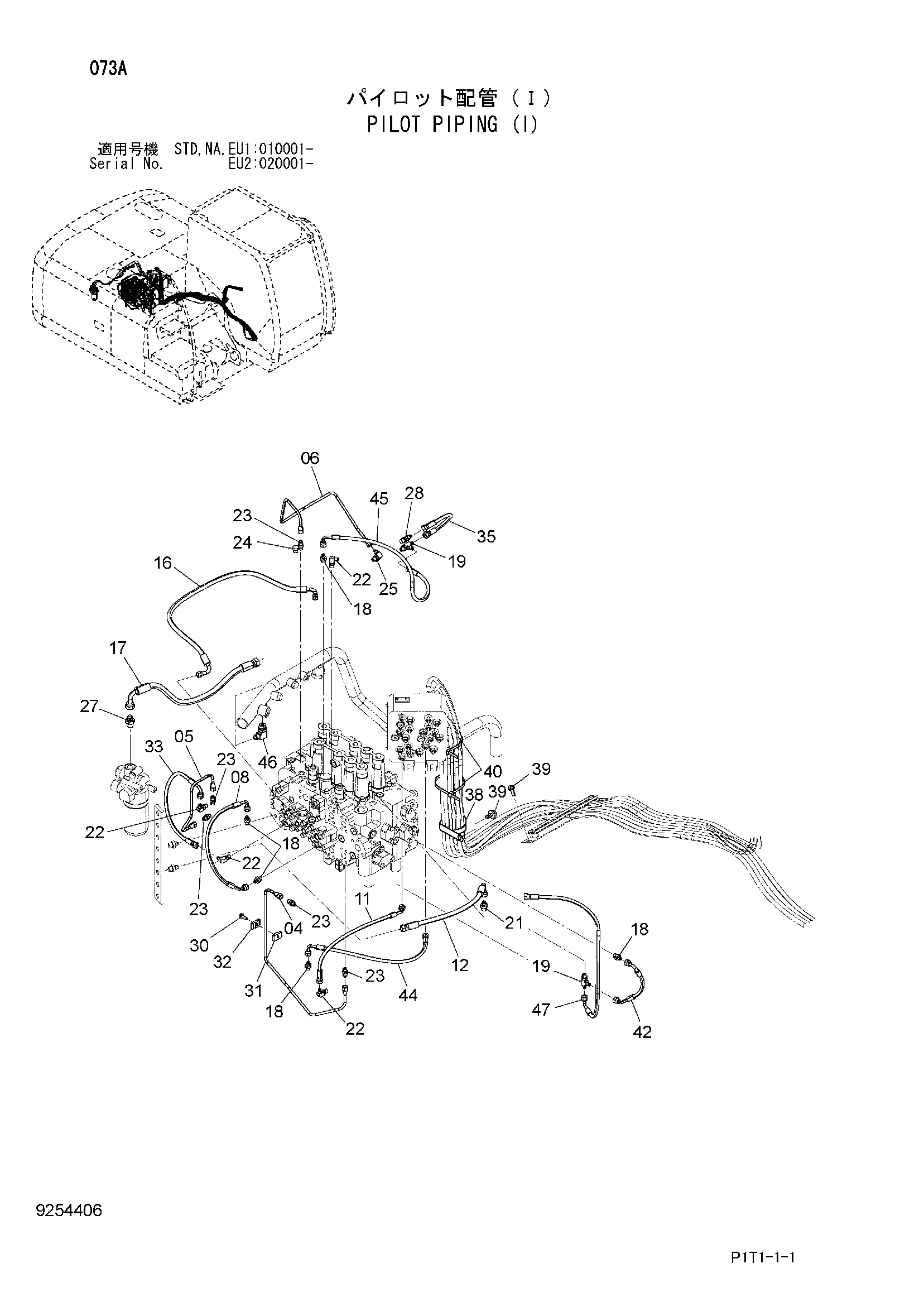

Заводская схема «Пилотные гидролинии (I)» для HITACHI ZX160LC-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 3103187 | Трубка | 1 |
| 05 | 4641926 | Трубка | 1 |
| 06 | 3107973 | Трубка | 1 |
| 08 | 4632041 | Шланг | 1 |
| 11 | 4639765 | Пластиковый шланг | 1 |
| 12 | 4457107 | Шланг | 1 |
| 16 | 4642125 | Пластиковый шланг | 1 |
| 17 | 4442765 | Шланг | 1 |
| 18 | A852122 | Адаптер | 5 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852422 | Тройник | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852133 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852322 | Угловой штуцер | 4 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4255304 | Штуцер трубки | 5 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A885002 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4293950 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A852144 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A852222 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | J260825 | Болт с шайбой | 1 |
| 30A | J900825 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 9735305 | Хомут | 1 |
| 32 | 9735306 | Хомут | 1 |
| 33 | 4618606 | Шланг | 1 |
| 35 | 4480078 | Шланг | 1 |
| 38 | 4204136 | Зажим | 1 |
| 39 | J271030 | Болт с шайбой | 3 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 4121859 | Ленточный зажим | 2 |
| 42 | 4427357 | Шланг | 1 |
| 44 | 4630949 | Шланг | 1 |
| 45 | 4630947 | Шланг | 1 |
| 46 | A852344 | Угловой штуцер | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | 4630946 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
