Основные гидролинии (1) — HITACHI ZX160LC-3-AMS

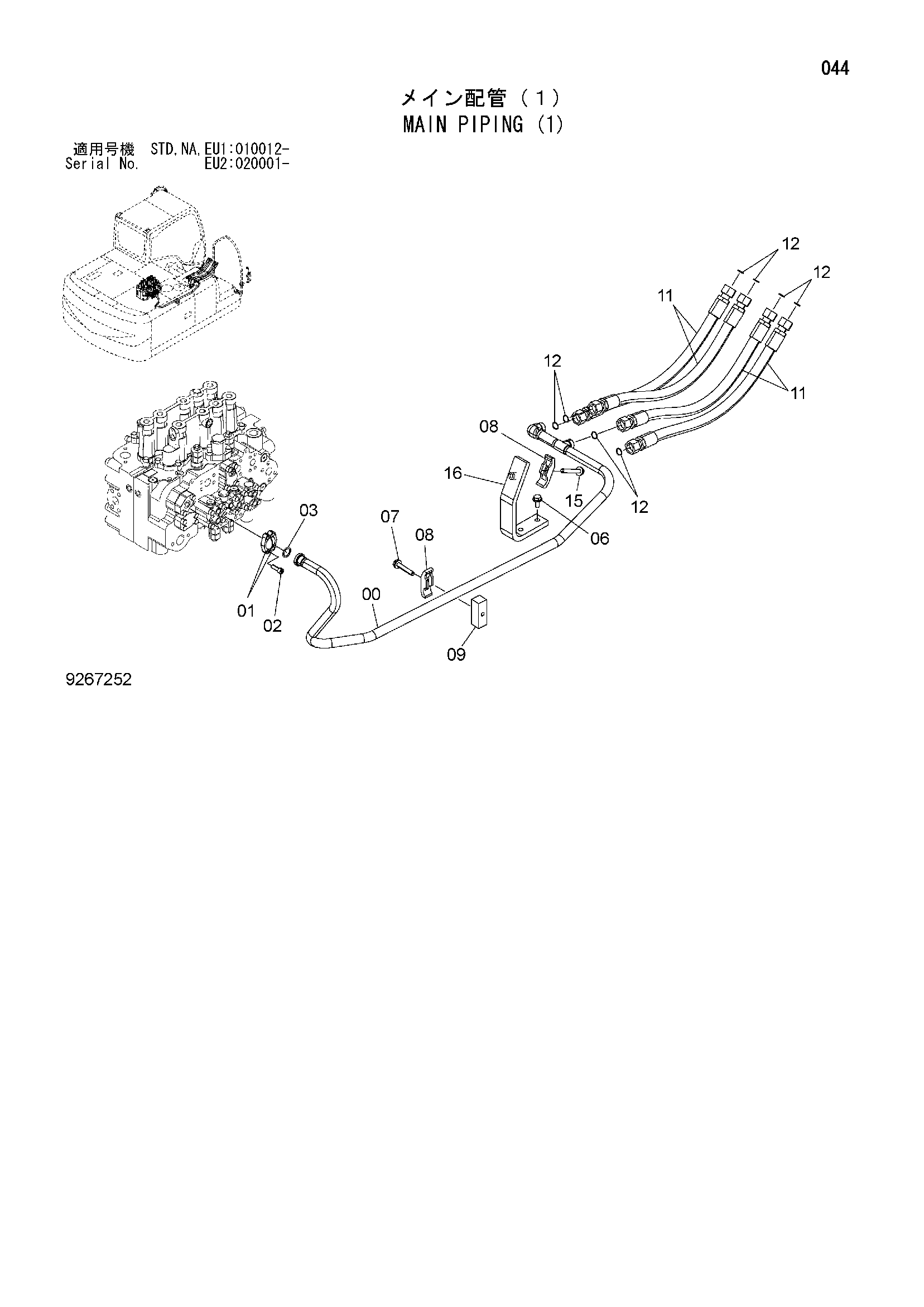

Заводская схема «Основные гидролинии (1)» для HITACHI ZX160LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8103793 | Трубка | 1 |
| 01 | 986910 | Разъёмный фланец | 2 |
| 02 | J781030 | Болт с внутренним шестигранником | 4 |
| 03 | 971489 | Уплотнительное кольцо | 1 |
| 06 | J271230 | Болт с шайбой | 2 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J271270 | Болт с шайбой | 1 |
| 07A | J901270 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4153488 | Хомут трубки | 2 |
| 09 | 4209157 | Седло винта | 1 |
| 11 | 4260310 | Шланг | 4 |
| 12 | 4187308 | Уплотнительное кольцо | 8 |
| 15 | J271285 | Болт с шайбой | 1 |
| 15A | J901285 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 9768510 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
