Отопитель трубопроводы — HITACHI ZX160LC-3-AMS

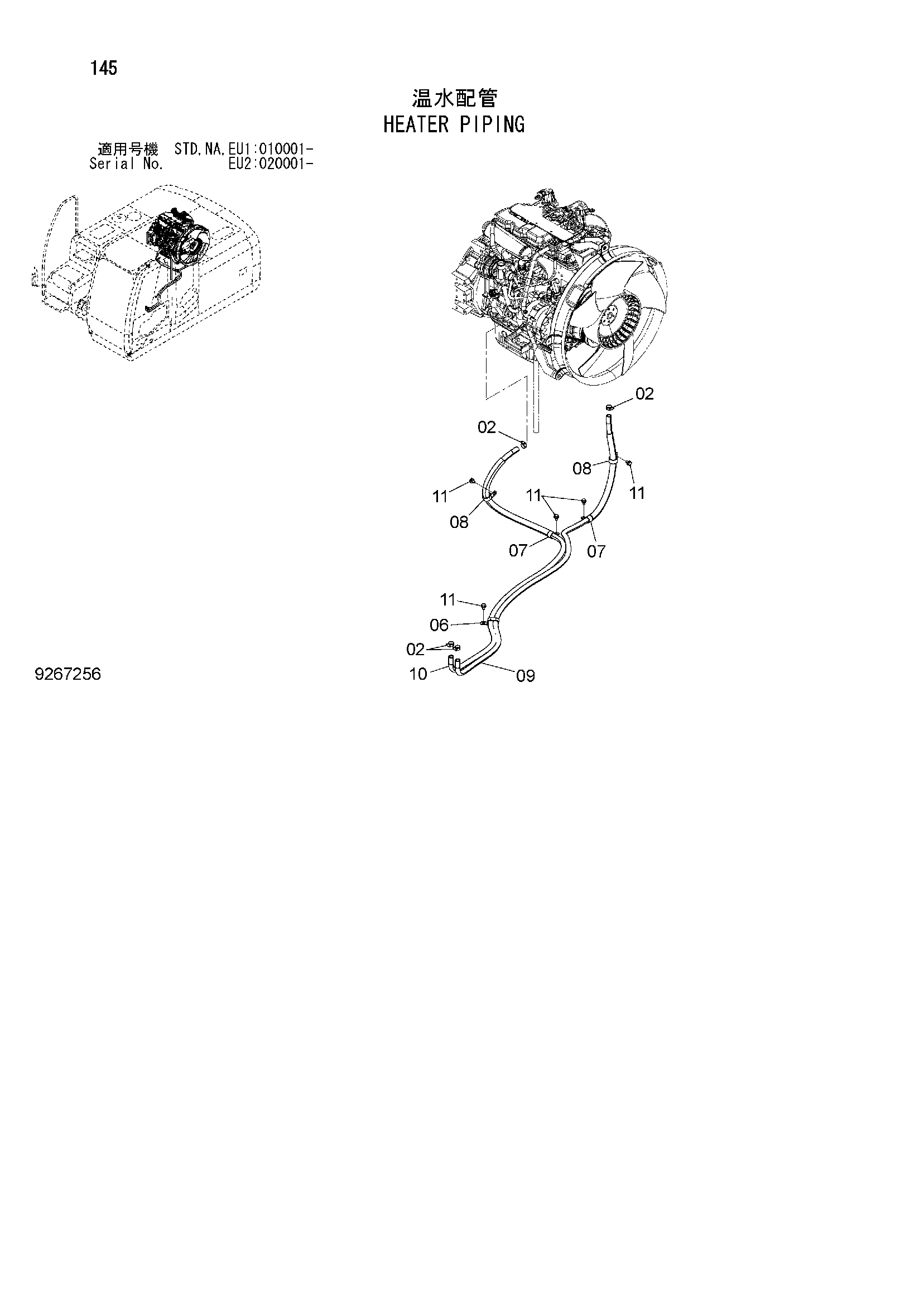

Заводская схема «Отопитель трубопроводы» для HITACHI ZX160LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4514699	Хомут шланга	4
06	4192034	Зажим	1
07	4190263	Зажим	2
08	4190264	Зажим	2
09	9276013	Водяной шланг	1
09A	4474849	Водяной шланг	1
09B	4657168	Трубка (RED)	1
10	9276014	Водяной шланг	1
10A	4486661	Водяной шланг	1
10B	4670164	Трубка (блакк)	1
11	J271020	Болт с шайбой	5
11A	J901020	Болт	1
11B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
