В-тйпе ковш 0.40m3 (JIS 94) — HITACHI ZX160LC-3-AMS

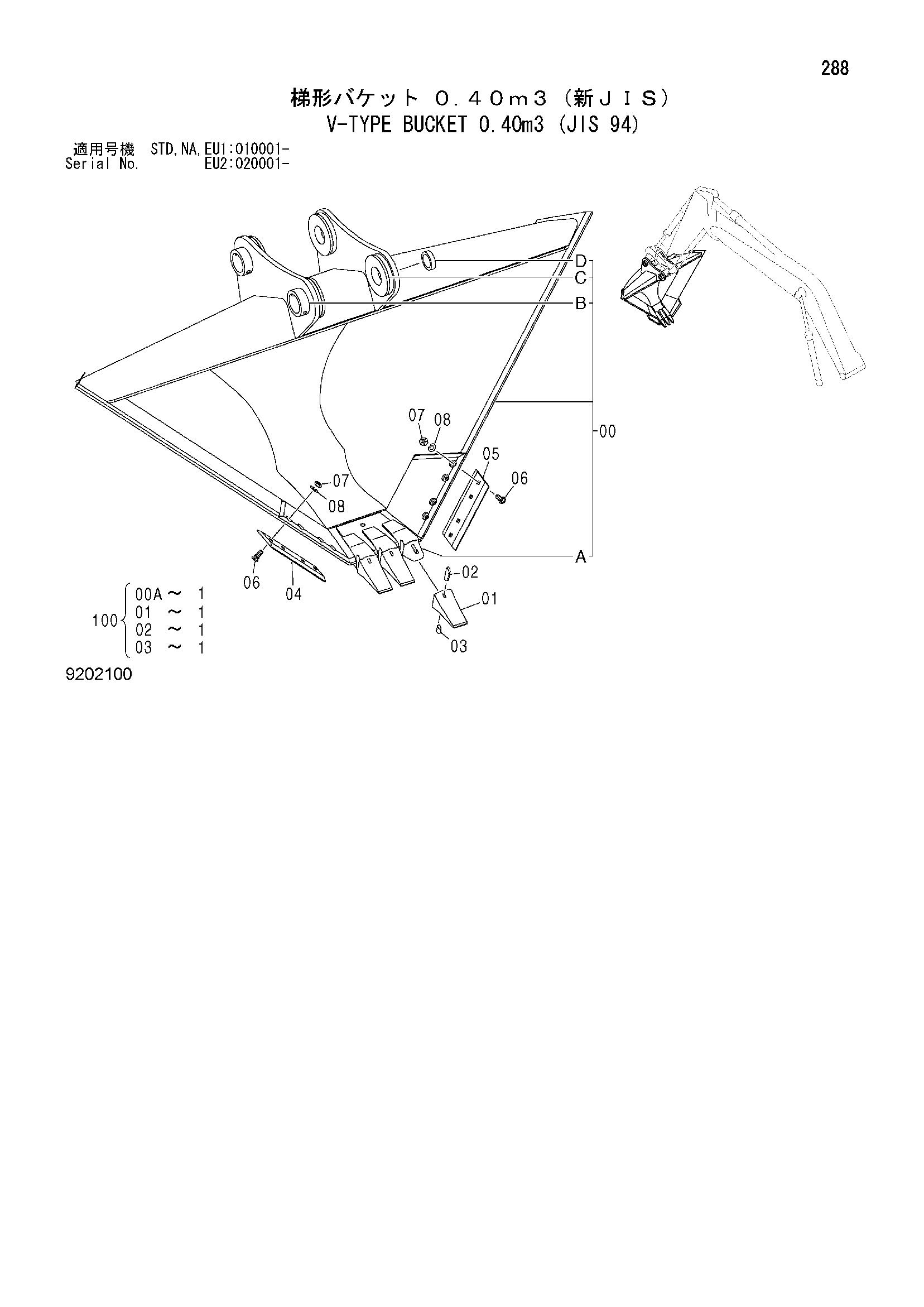

Заводская схема «В-тйпе ковш 0.40m3 (JIS 94)» для HITACHI ZX160LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9202100 | Ковш в сборе | 1 | |
| 00 | 8084350 | Ковш V | 1 |
| 00A | 973346 | Адаптер | 3 |
| 00B | 4454563 | Ограничитель | 2 |
| 00C | 4096135 | Бобышка | 4 |
| 00D | 4162828 | Проставка | 1 |
| 01 | 973347 | Коронка зуба | 3 |
| 02 | 963227 | Резиновый фиксатор | 3 |
| 03 | 963229 | Стопорный палец | 3 |
| 04 | U13921U | Кромка | 1 |
| 05 | U13920U | Кромка | 1 |
| 06 | 452920 | Болт плуг | 8 |
| 07 | A511207 | Гайка | 8 |
| 08 | A590912 | Пружинная шайба | 8 |
| 100 | 9042618 | Комплект наконечник | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
