Инструмент короб крышка — HITACHI ZX160LC-3-AMS

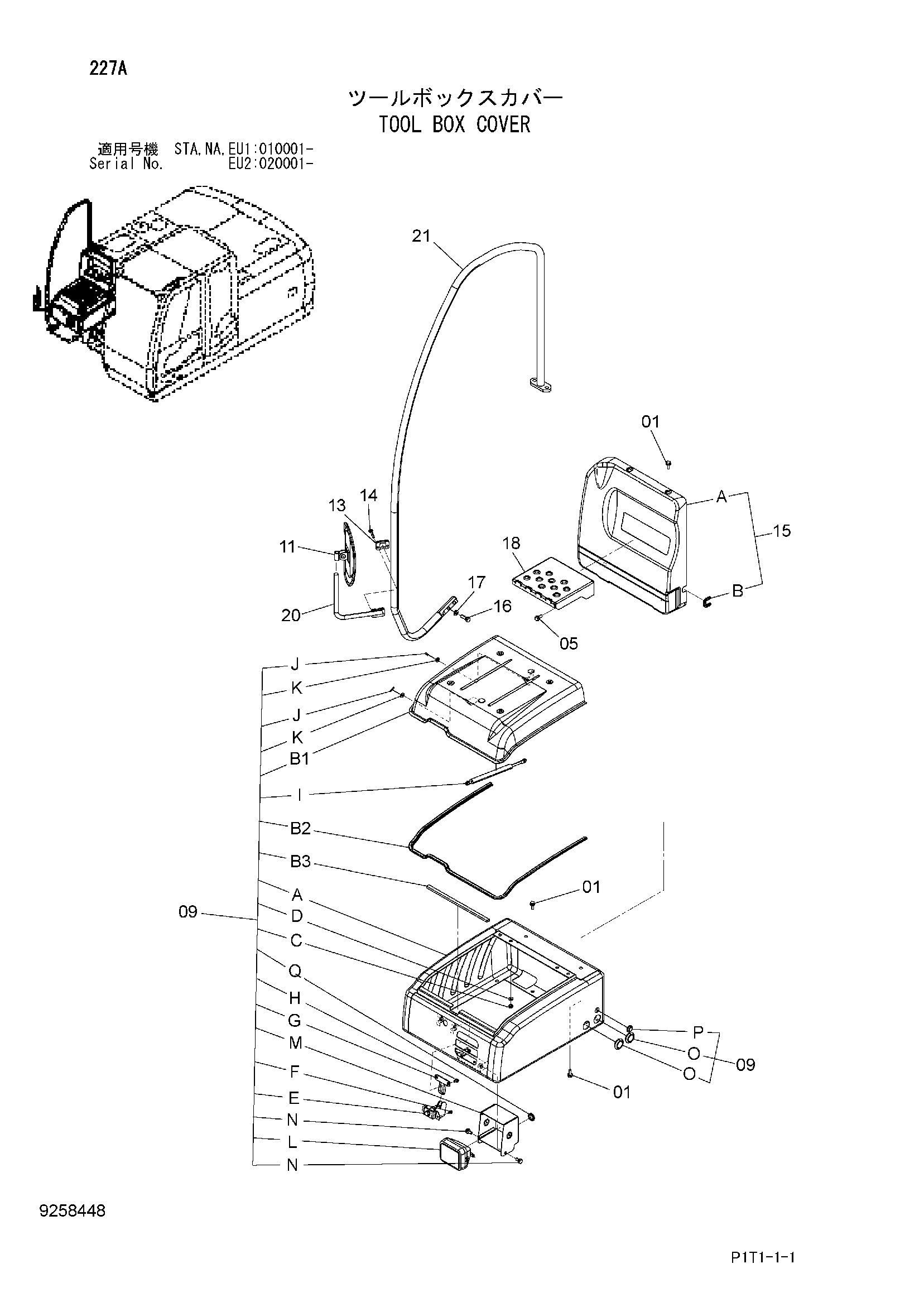

Заводская схема «Инструмент короб крышка» для HITACHI ZX160LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271030 | Болт с шайбой | 9 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 09 | 9258447 | Ящик для инструментов | 1 |
| 09A | 6024230 | Ящик для инструментов | 1 |
| 09B | 8103347 | Крышка | 1 |
| 09B1 | 6024231 | Крышка | 1 |
| 09B2 | 4647493 | Уплотнительная окантовка | 1 |
| 09B3 | 4636527 | Резиновая прокладка | 1 |
| 09C | J950010 | Гайка | 4 |
| 09D | A590110 | Плоская шайба | 4 |
| 09E | 4631659 | Замок | 1 |
| 09F | J260614 | Болт с шайбой | 2 |
| 09F1 | J900616 | Болт | 1 |
| 09F2 | A590106 | Плоская шайба | 1 |
| 09G | 8100524 | Защёлка | 1 |
| 09H | J260816 | Болт с шайбой | 2 |
| 09H1 | J900816 | Болт | 1 |
| 09H2 | A590108 | Плоская шайба | 1 |
| 09I | 4352457 | Стойка | 1 |
| 09J | 4022697 | Стопорный палец | 2 |
| 09K | A590110 | Плоская шайба | 2 |
| 09L | 4274478 | Фара | 1 |
| 09L1 | 4285646 | Рассеиватель | 1 |
| 09L2 | 4285647 | Обод | 1 |
| 09L3 | 4285648 | Лампа | 1 |
| 09L4 | 4288342 | Прокладка | 1 |
| 09L5 | J900616 | Болт | 2 |
| 09M | 8100886 | Крышка | 1 |
| 09N | J271025 | Болт с шайбой | 3 |
| 09N1 | J901025 | Болт | 1 |
| 09N2 | J222010 | Шайба | 1 |
| 09O | 4276215 | Резиновая втулка | 2 |
| 09P | 4613243 | Резиновая втулка | 1 |
| 09Q | 4335429 | Резиновая втулка | 1 |
| 11 | 4416704 | Зеркало | 1 |
| 11A | 4460536 | Держатель | 1 |
| 11B | 4460582 | Манжета | 1 |
| 11C | 4634798 | Болт | 1 |
| 13 | 4425481 | Хомут | 1 |
| 14 | J260855 | Болт с шайбой | 2 |
| 14A | J900855 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 9270692 | Крышка | 1 |
| 15A | 7049639 | Крышка | 1 |
| 15B | 4651835 | Уплотнительная окантовка | 1 |
| 16 | J921240 | Болт | 2 |
| 17 | J222012 | Шайба | 4 |
| 18 | 7049994 | Ступень | 1 |
| 20 | 8109699 | Стойка | 1 |
| 21 | 7052945 | Стойка | 1 |
| 22 | J921230 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
