Пилотные гидролинии (D-1) — HITACHI ZX160LC-3-AMS

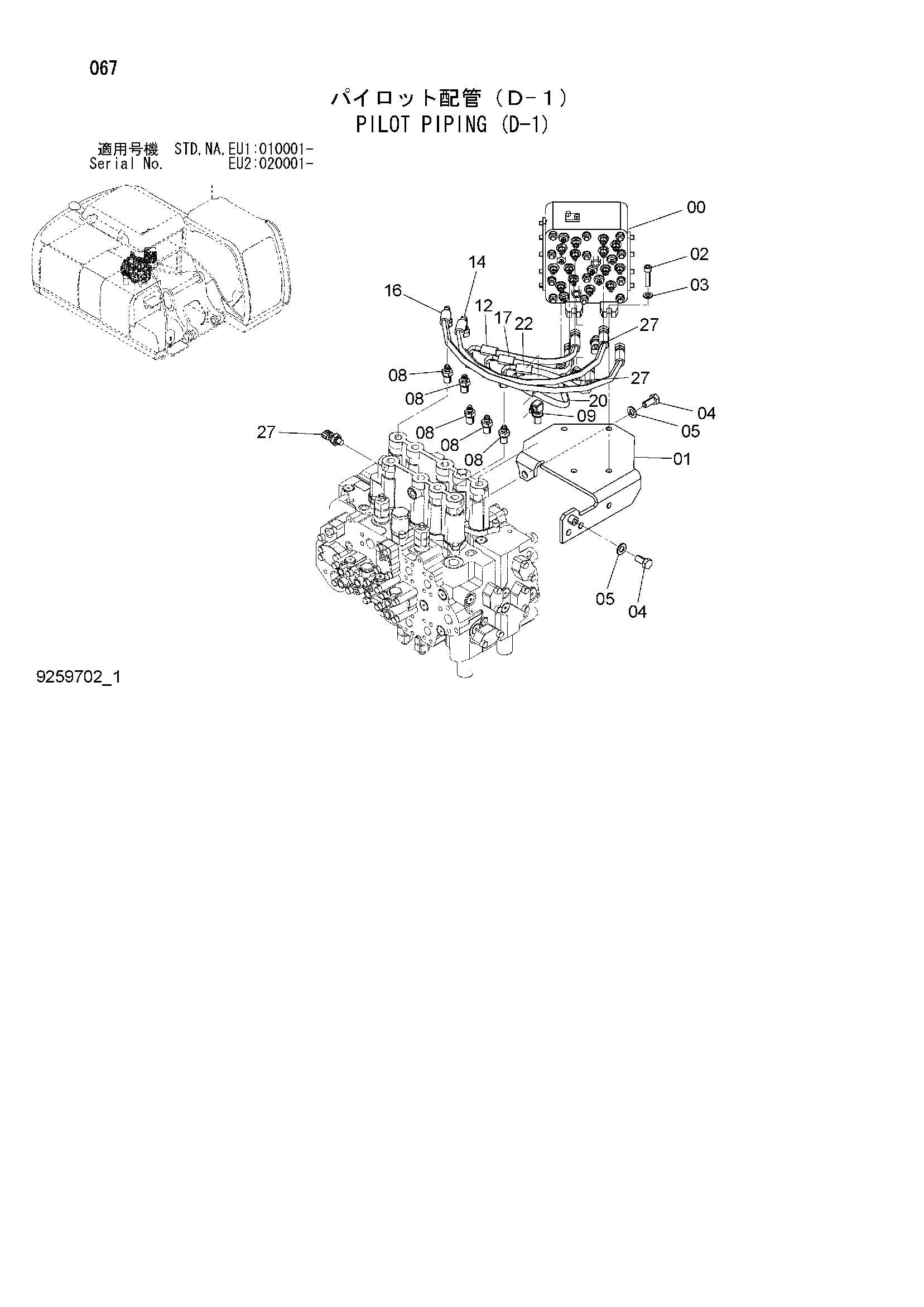

Заводская схема «Пилотные гидролинии (D-1)» для HITACHI ZX160LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4645278 | Челночный клапан | 1 |
| 01 | 8102521 | Кронштейн | 1 |
| 02 | J781045 | Болт с внутренним шестигранником | 4 |
| 03 | A590110 | Плоская шайба | 4 |
| 04 | J901430 | Болт | 3 |
| 05 | A590114 | Плоская шайба | 3 |
| 08 | 4202422 | Адаптер | 5 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4208913 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4630938 | Шланг | 1 |
| 14 | 4630941 | Шланг | 1 |
| 16 | 4630940 | Шланг | 1 |
| 17 | 4630939 | Шланг | 1 |
| 20 | 4649405 | Шланг | 1 |
| 22 | 4630943 | Шланг | 1 |
| 27 | 4436535 | Датчик давления | 3 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
