Гусеничная цепь [EU1] — HITACHI ZX160LC-3-AMS

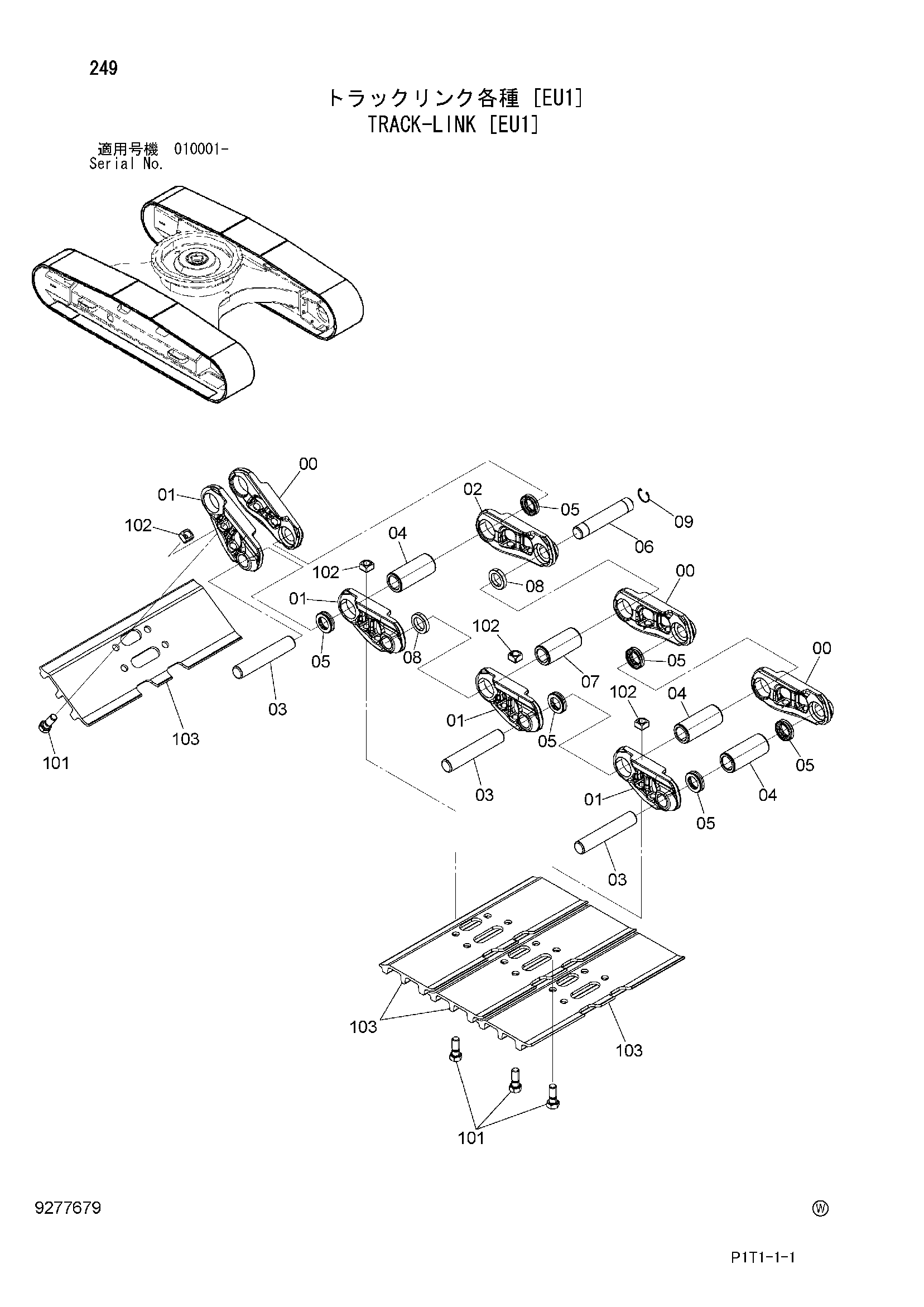

Заводская схема «Гусеничная цепь [EU1]» для HITACHI ZX160LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гусеничная цепь [EU1] HITACHI ZX160LC-3-AMS](/catalog-drawings/43/43eec176-03fc-4d41-bef7-7e3610e029aa.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9277680 | Гусеничная цепь в сборе (500G) | 2 | |
| 9277684 | Гусеничная цепь в сборе (600G) | 2 | |
| 9277975 | Гусеничная цепь в сборе (700G) | 2 | |
| 9268311 | Гусеничная цепь в сборе (800G) | 1 | |
| 9268312 | Гусеничная цепь в сборе (800G) | 1 | |
| 9268314 | Гусеничная цепь в сборе (600F) | 2 | |
| 00-09 | 9257122 | Гусеничная цепь-в сборе | 1 |
| 00 | 0005251 | Гусеничная цепь B | 42 |
| 01 | 0005252 | Гусеничная цепь B | 43 |
| 02 | 4633367 | Гусеничная цепь M | 1 |
| 03 | 4314671 | Палец | 42 |
| 04 | 4386609 | Втулка | 42 |
| 05 | 4408124 | Уплотнение | 84 |
| 06 | 4267743 | Соединительный палец | 1 |
| 07 | 4345302 | Соединительная втулка | 1 |
| 08 | 4379310 | Втулка | 2 |
| 09 | 4192666 | Кольцо | 1 |
| 101 | 4659287 | Болт башмак (грунтозацеп) | 172 |
| 101 | 3052408 | Болт башмак (плоский) | 172 |
| 102 | 4255638 | Гайка | 172 |
| 103 | 2053609 | Башмак грунтозацеп (500G) | 43 |
| 103 | 2052414 | Башмак грунтозацеп (600G) | 43 |
| 103 | 2053495 | Башмак грунтозацеп (700G) | 43 |
| 103 | 2053774 | SHOE;GROUSER R (800G) | 43 |
| 103 | 2053775 | SHOE;GROUSER L (800G) | 43 |
| 103 | 1017202 | Башмак плоский (600F) | 43 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
