Крышка (7) — HITACHI ZX160LC-3-AMS

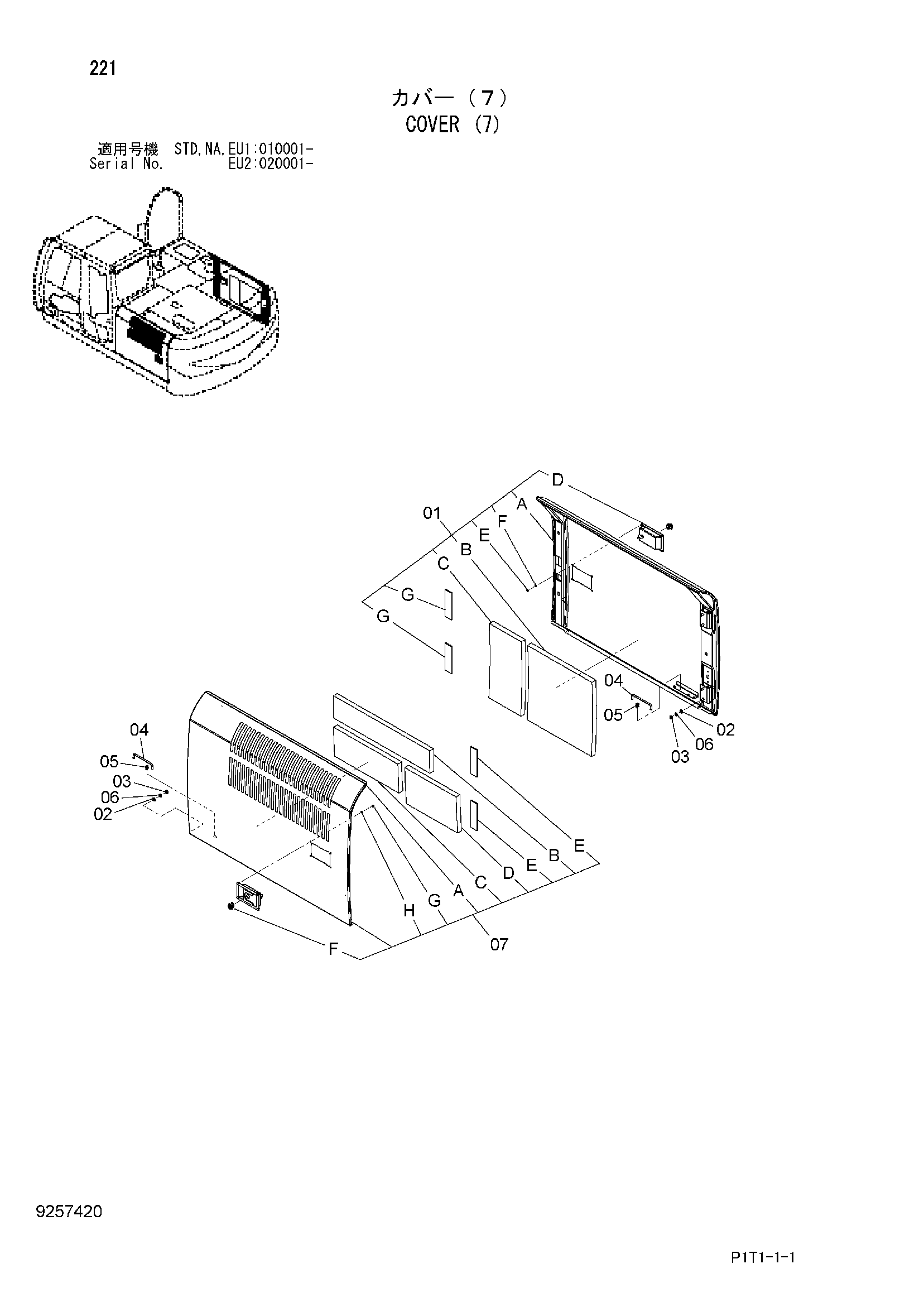

Заводская схема «Крышка (7)» для HITACHI ZX160LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7049634 | Дверь | 1 |
| 01A | 6024226 | Дверь | 1 |
| 01B | 4626149 | Резиновая прокладка | 1 |
| 01C | 4627122 | Резиновая прокладка | 1 |
| 01D | 4652498 | Блокировка (левый) | 1 |
| 01E | M500605 | Гайка | 4 |
| 01F | A590106 | Плоская шайба | 4 |
| 01G | 4654109 | Резиновая прокладка | 2 |
| 02 | A590110 | Плоская шайба | 8 |
| 03 | J950010 | Гайка | 8 |
| 04 | 4639112 | Стойка | 2 |
| 05 | 4647195 | Держатель | 2 |
| 06 | A590910 | Пружинная шайба | 8 |
| 07 | 7052501 | Дверь | 1 |
| 07A | 6025174 | Дверь | 1 |
| 07B | 4656900 | Резиновая прокладка | 1 |
| 07C | 4650193 | Резиновая прокладка | 1 |
| 07D | 4661185 | Резиновая прокладка | 1 |
| 07E | 4654109 | Резиновая прокладка | 2 |
| 07F | 4652498 | Блокировка (левый) | 1 |
| 07G | M500605 | Гайка | 4 |
| 07H | A590106 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
