Рама — HITACHI ZX160LC-3-AMS

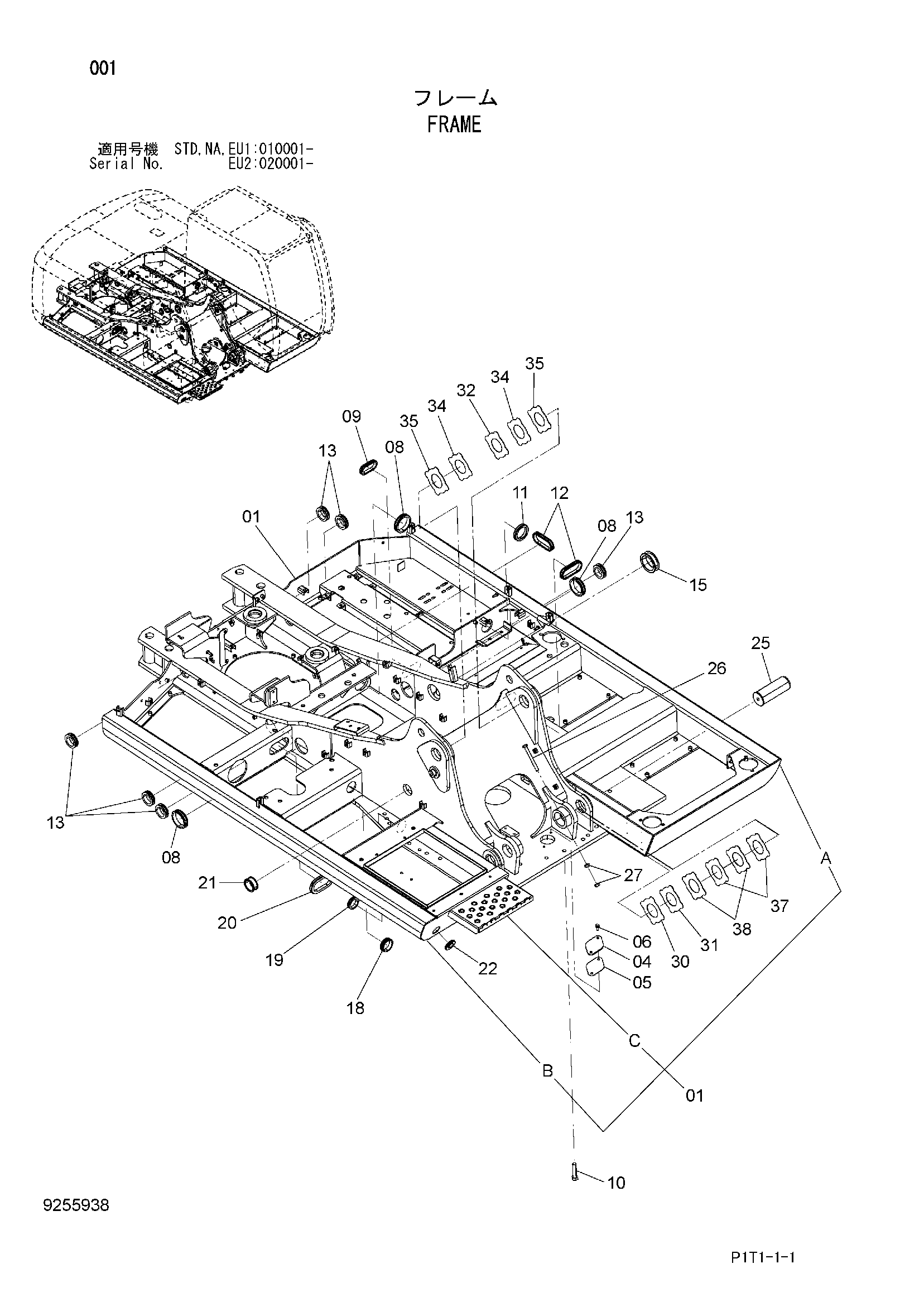

Заводская схема «Рама» для HITACHI ZX160LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010376 | Рама основной | 1 |
| 01A | 4643781 | Трубка (левый) | 1 |
| 01B | 4643782 | Трубка (правый) | 1 |
| 01C | 3103694 | Ступень | 1 |
| 04 | 4255799 | Крышка | 1 |
| 05 | 4161735 | Манжета | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4345810 | Резиновая втулка | 3 |
| 09 | 4293795 | Резиновая втулка | 1 |
| 10 | J922095 | Болт | 35 |
| 11 | 4338863 | Резиновая втулка | 1 |
| 12 | 4275174 | Резиновая втулка | 2 |
| 13 | 4208279 | Резиновая втулка | 6 |
| 15 | 4191977 | Резиновая втулка | 1 |
| 18 | 4389040 | Резиновая втулка | 1 |
| 19 | 4217048 | Резиновая втулка | 1 |
| 20 | 4331547 | Резиновая втулка | 1 |
| 21 | 4259340 | Резиновая втулка | 1 |
| 22 | 4654597 | Резиновая втулка | 1 |
| 25 | 3091211 | Палец | 2 |
| 26 | 4435129 | Стопорный палец | 2 |
| 27 | J950016 | Гайка | 4 |
| 30 | 4444286 | Упорная пластина 1.0mm | 2 |
| 31 | 4444287 | Упорная пластина 2.0mm | 2 |
| 32 | 4462624 | Упорная пластина 1.5mm | 1 |
| 34 | 4444286 | Упорная пластина 1.0mm | 2 |
| 35 | 4444287 | Упорная пластина 2.0mm | 2 |
| 37 | 4444286 | Упорная пластина 1.0mm | 4 |
| 38 | 4444287 | Упорная пластина 2.0mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
