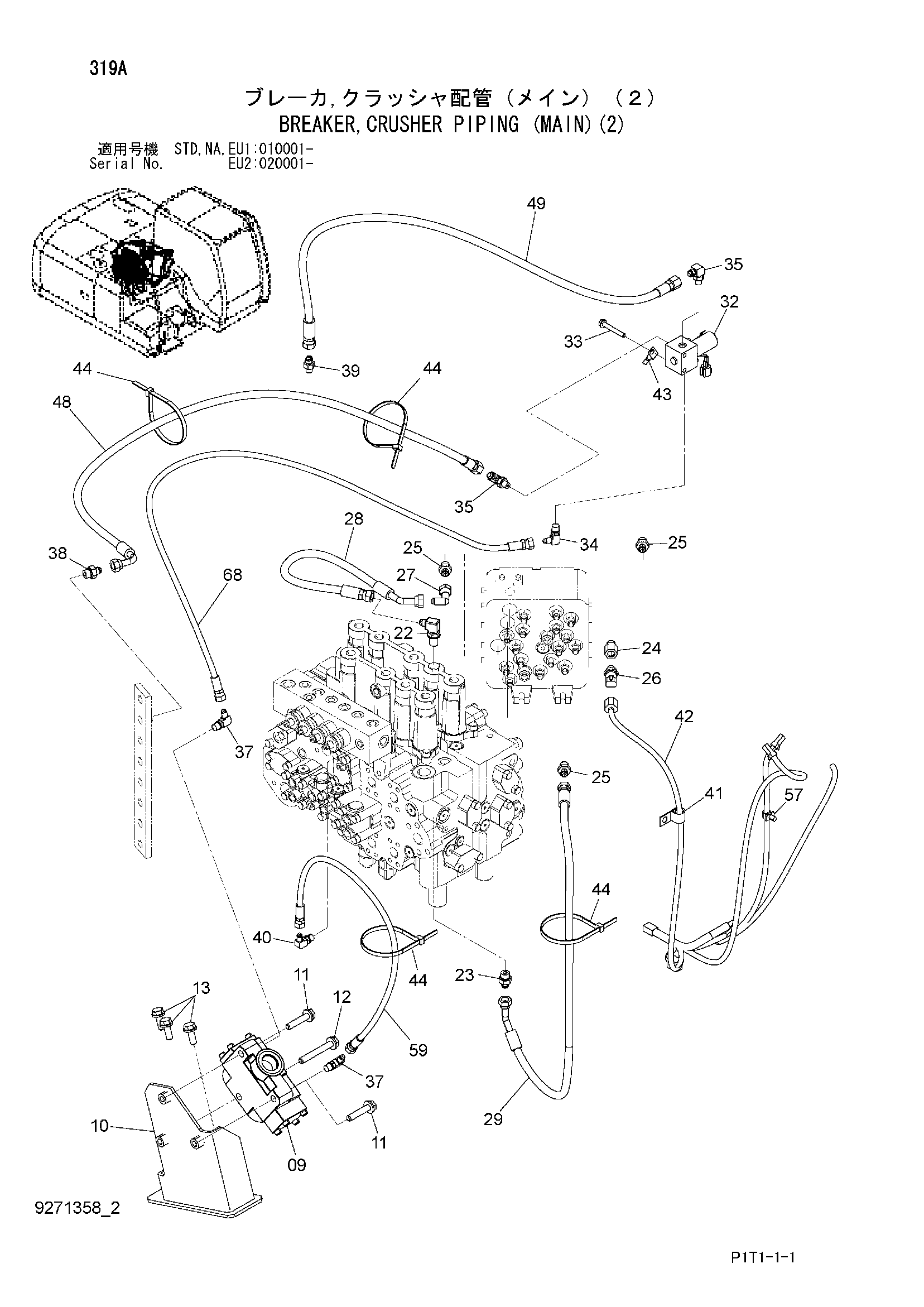

Гидромолот, гидроножницы трубопроводы (основной)(2) — HITACHI ZX160LC-3-AMS
Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(2)» для HITACHI ZX160LC-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 4626057 | Клапан селектор | 1 |
| 10 | 8107547 | Кронштейн | 1 |
| 11 | J271260 | Болт с шайбой | 2 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271290 | Болт с шайбой | 1 |
| 12A | J901290 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271235 | Болт с шайбой | 3 |
| 13A | J901235 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 22 | 4208913 | Угловой штуцер | 1 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852133 | Адаптер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4263446 | Переходник S | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | A852133 | Адаптер | 4 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4436535 | Датчик давления | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4239976 | Унион S | 1 |
| 28 | 4453063 | Шланг | 1 |
| 29 | 4654406 | Шланг | 1 |
| 32 | 4261289 | Электромагнитный клапан | 1 |
| 33 | J260860 | Болт с шайбой | 2 |
| 33A | J900860 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 34 | A852322 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852323 | Угловой штуцер | 2 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852322 | Угловой штуцер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | A852133 | Адаптер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | A852123 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | A852322 | Угловой штуцер | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4190273 | Зажим | 1 |
| 42 | 3109350 | Жгут проводов | 1 |
| 43 | 4257159 | Кронштейн | 2 |
| 44 | 4055312 | Ленточный зажим | 4 |
| 48 | 4663177 | Шланг | 1 |
| 49 | 4663179 | Шланг | 1 |
| 57 | 4449250 | Зажим | 1 |
| 59 | 4664248 | Шланг | 1 |
| 68 | 4645516 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
