2Ходовой многофункциональный рычаг трубопроводы [NA] — HITACHI ZX160LC-3
Заводская схема «2Ходовой многофункциональный рычаг трубопроводы [NA]» для HITACHI ZX160LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

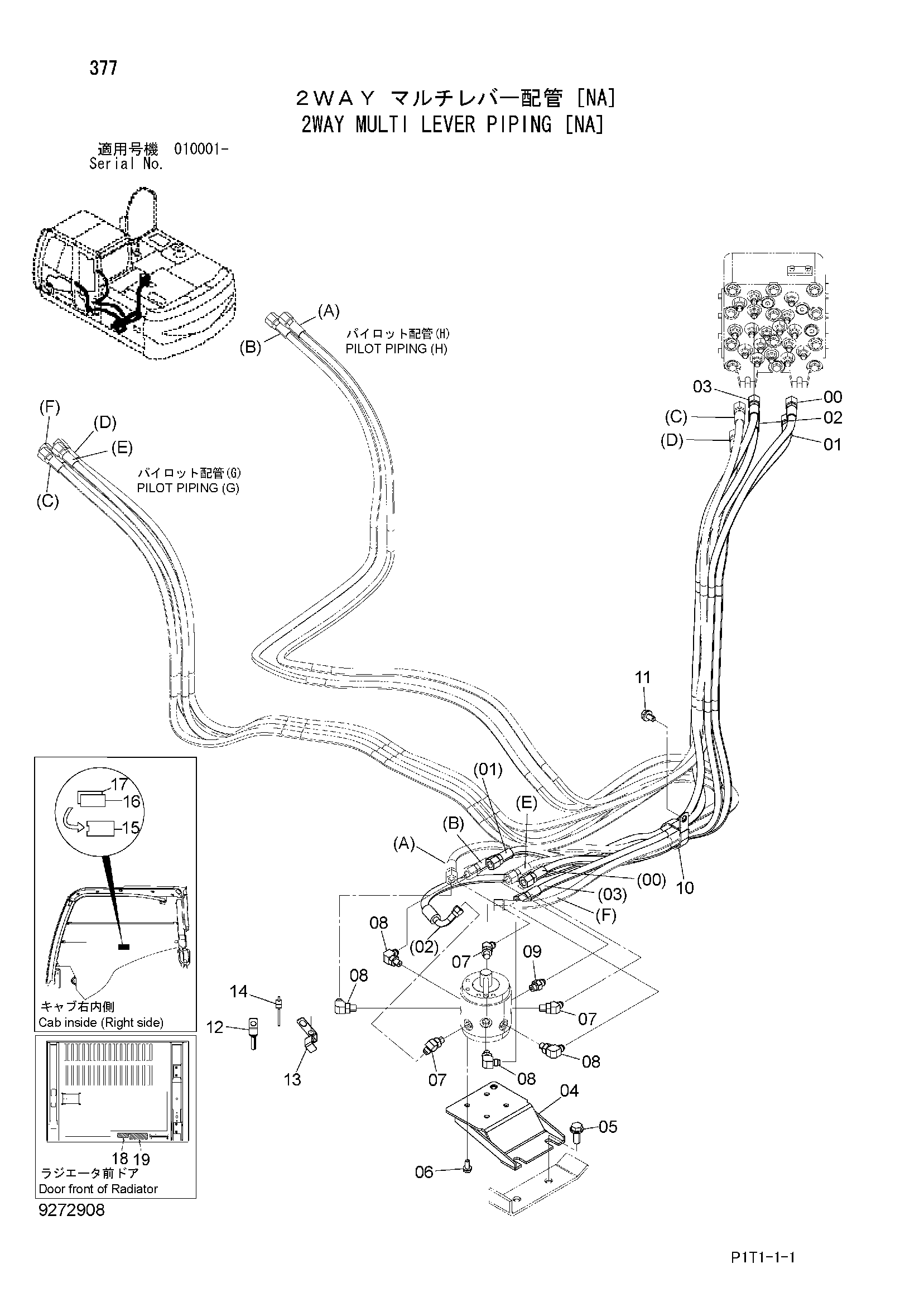

![Схема 2Ходовой многофункциональный рычаг трубопроводы [NA] HITACHI ZX160LC-3](/catalog-drawings/62/62e3390c-d562-4e88-8563-44d79cd6a870.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4664514 | Шланг | 1 |
| 01 | 4664515 | Шланг | 1 |
| 02 | 4664512 | Шланг | 1 |
| 03 | 4664513 | Шланг | 1 |
| 04 | 8107522 | Кронштейн | 1 |
| 05 | J271235 | Болт с шайбой | 2 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J260820 | Болт с шайбой | 4 |
| 06A | J900820 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 07 | A852223 | Угловой штуцер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852323 | Угловой штуцер | 4 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852123 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4190265 | Зажим | 1 |
| 11 | J271020 | Болт с шайбой | 1 |
| 11A | J901020 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 9767321 | Кронштейн | 1 |
| 13 | 4665191 | Кронштейн | 1 |
| 14 | 4055311 | Ленточный зажим | 1 |
| 15 | 4260602 | Корпус | 1 |
| 16 | 4664743 | Пластина | 1 |
| 17 | 4664568 | Пластина | 1 |
| 18 | 4666312 | Информационная табличка | 1 |
| 19 | 4630503 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
