Дренажные трубопроводы — HITACHI ZX160LC-3

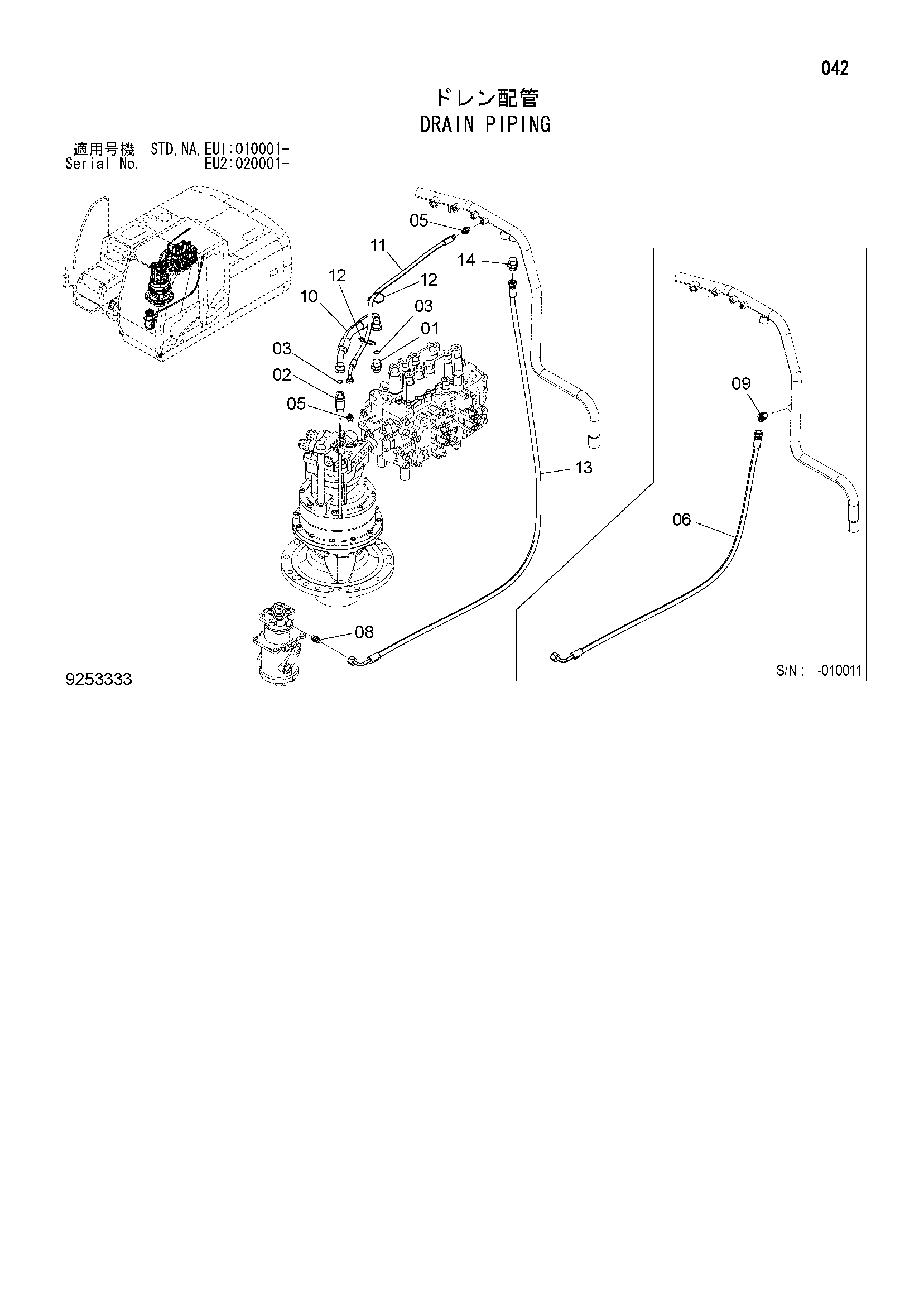

Заводская схема «Дренажные трубопроводы» для HITACHI ZX160LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853166 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4189539 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4252876 | Шланг | 1 |
| 08 | A852134 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852244 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4670335 | Шланг | 1 |
| 11 | 4453023 | Шланг | 1 |
| 12 | 4055312 | Ленточный зажим | 2 |
| 13 | 9259949 | Шланг в сборе | 1 |
| 13A | 4313438 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 3 |
| 14 | A852144 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
