Стрела удерживающий клапан трубопроводы — HITACHI ZX160LC-3

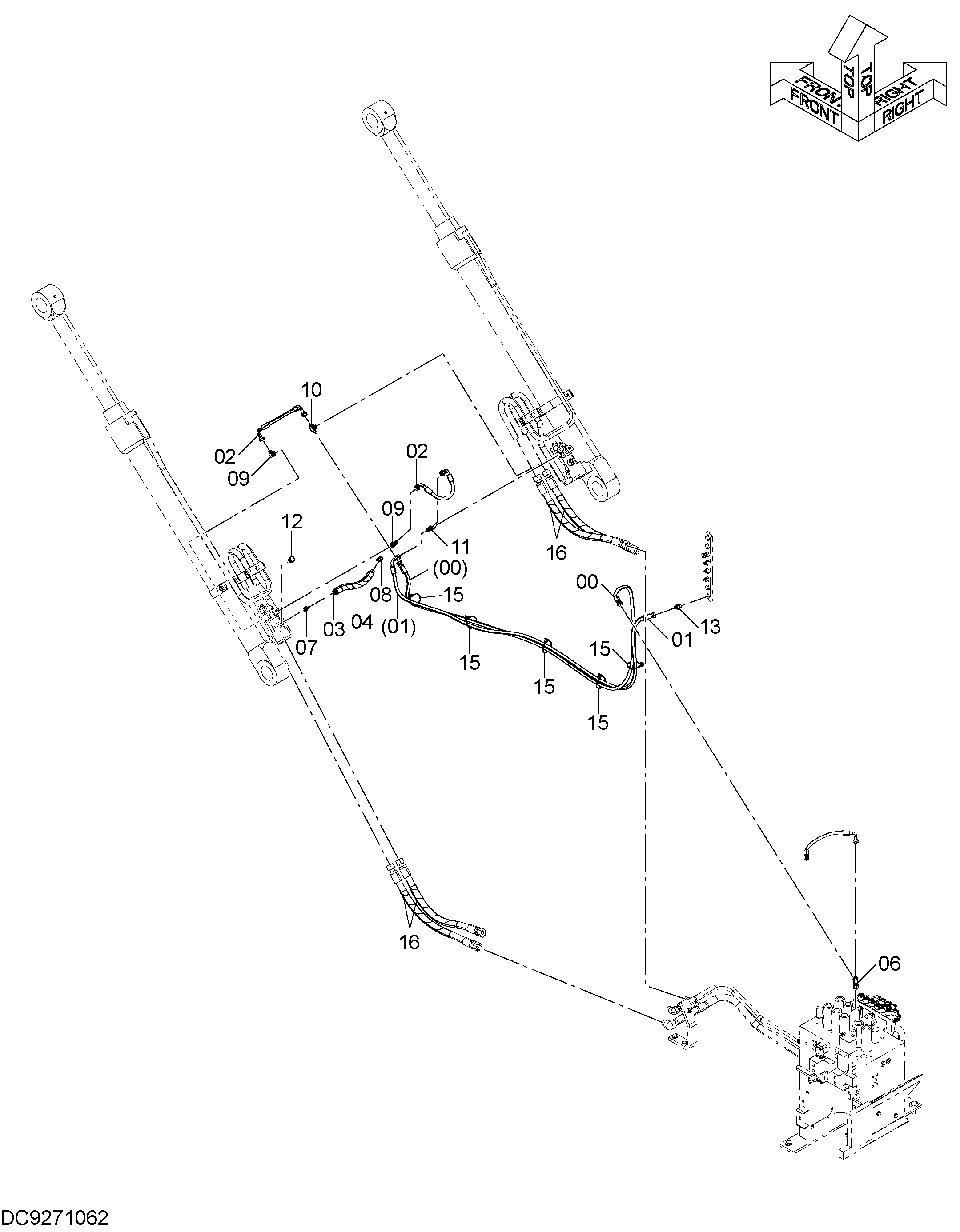

Заводская схема «Стрела удерживающий клапан трубопроводы» для HITACHI ZX160LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9223746 | Шланг в сборе | 1 |
| 00A | 4489592 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 6 |
| 01 | 9199735 | Шланг в сборе | 1 |
| 01A | 4452381 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 5 |
| 02 | 9190075 | Шланг в сборе | 2 |
| 02A | 4436269 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 1 |
| 03 | 4436270 | Шланг | 1 |
| 04 | 4436292 | Защита шланга | 1 |
| 06 | 4246672 | Соединительный штуцер | 1 |
| 07 | A852122 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852323 | Угловой штуцер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852523 | Тройник | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852423 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4422953 | Пробка | 1 |
| 12A | 4506416 | Уплотнительное кольцо | 1 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4055312 | Ленточный зажим | 5 |
| 16 | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
