Рукоять удерживающий клапан трубопроводы — HITACHI ZX160LC-3

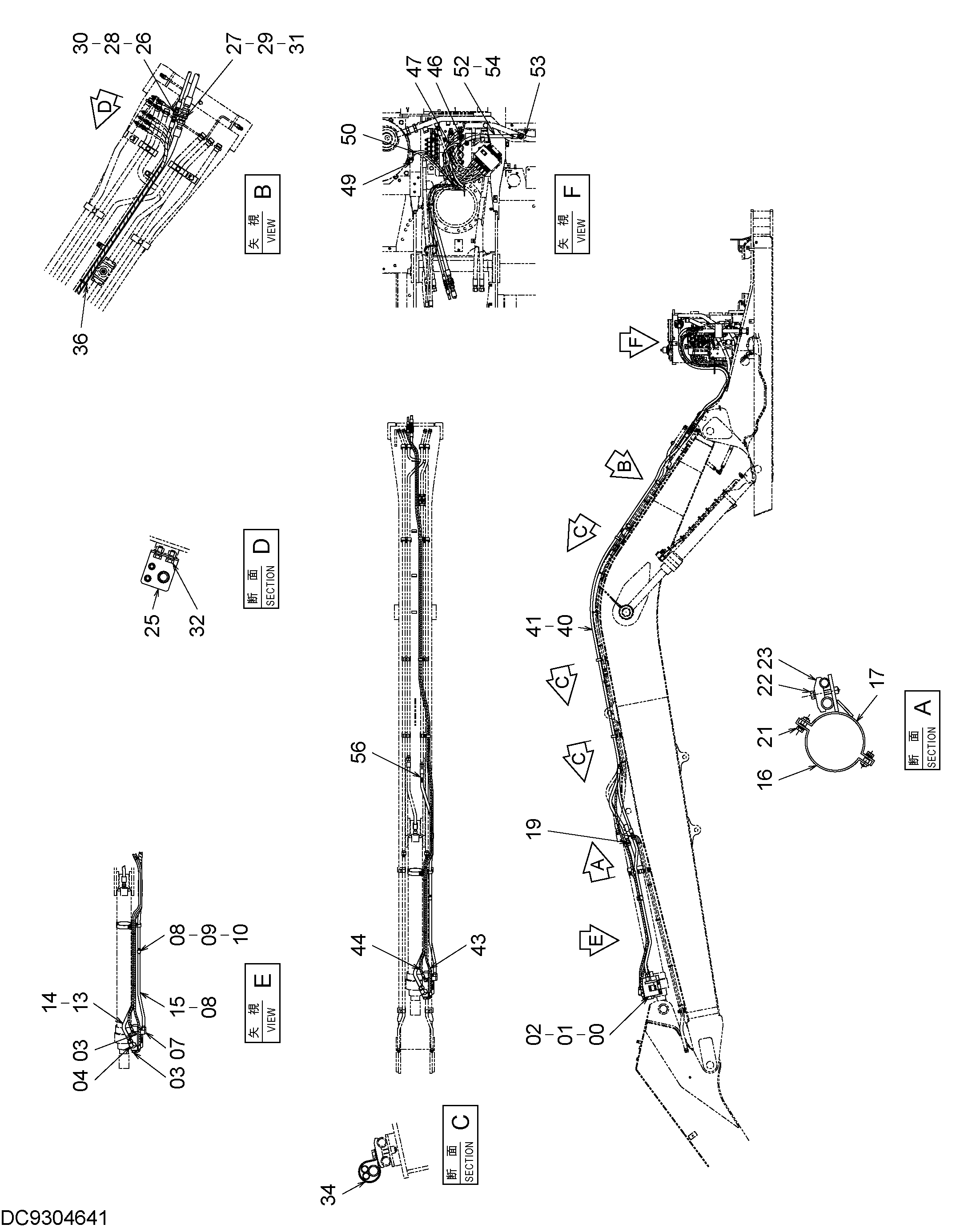

Заводская схема «Рукоять удерживающий клапан трубопроводы» для HITACHI ZX160LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9149058 | Шланг защита от разрыва клапан | 1 |
| 01 | A811035 | Уплотнительное кольцо | 1 |
| 02 | J781290 | Болт с внутренним шестигранником | 4 |
| 03 | 4154671 | Угловой штуцер | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4208474 | Угловой штуцер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4224403 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 2 |
| 09 | 4189094 | Колпачок | 1 |
| 10 | 4188136 | Гайка | 1 |
| 13 | 4187329 | Уплотнительное кольцо | 1 |
| 14 | 8065620 | Трубка | 1 |
| 15 | 8065619 | Трубка | 1 |
| 16 | 8057773 | Хомут | 1 |
| 17 | 9741528 | Хомут | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 1 |
| 21 | J271035 | Болт с шайбой | 2 |
| 21A | J901035 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | J271270 | Болт с шайбой | 1 |
| 22A | J901270 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4153488 | Хомут трубки | 1 |
| 25 | 4672233 | Кронштейн | 1 |
| 26 | 4202532 | Адаптер | 2 |
| 27 | 4257877 | Адаптер | 1 |
| 28 | 4202531 | Гайка | 2 |
| 29 | 4257876 | Гайка | 1 |
| 30 | A590116 | Плоская шайба | 2 |
| 31 | A590930 | Пружинная шайба | 1 |
| 32 | J271030 | Болт с шайбой | 2 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 34 | 4190291 | Зажим | 3 |
| 36 | 4055312 | Ленточный зажим | 15 |
| 40 | 9305049 | Шланг в сборе | 1 |
| 40A | 4702816 | Шланг | 1 |
| 40B | 4327294 | Защитный кожух | 11 |
| 41 | 4187308 | Уплотнительное кольцо | 2 |
| 43 | 9305118 | Шланг в сборе | 1 |
| 43A | 4473164 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 12 |
| 44 | 9297958 | Шланг в сборе | 1 |
| 44A | 4693977 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 10 |
| 46 | 4246672 | Соединительный штуцер | 1 |
| 47 | 9235172 | Шланг в сборе | 1 |
| 47A | 4614531 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 5 |
| 49 | A852333 | Угловой штуцер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 9228217 | Шланг в сборе | 1 |
| 50A | 4606150 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 5 |
| 52 | 9282766 | Шланг в сборе | 1 |
| 52A | 4445390 | Шланг | 1 |
| 52B | 4327294 | Защитный кожух | 7 |
| 53 | A853366 | Угловой штуцер | 1 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 4187308 | Уплотнительное кольцо | 2 |
| 56 | 4644708 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
