Направляющее колесо [STD, EU1, NA] — HITACHI ZX160LC-3
Заводская схема «Направляющее колесо [STD, EU1, NA]» для HITACHI ZX160LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

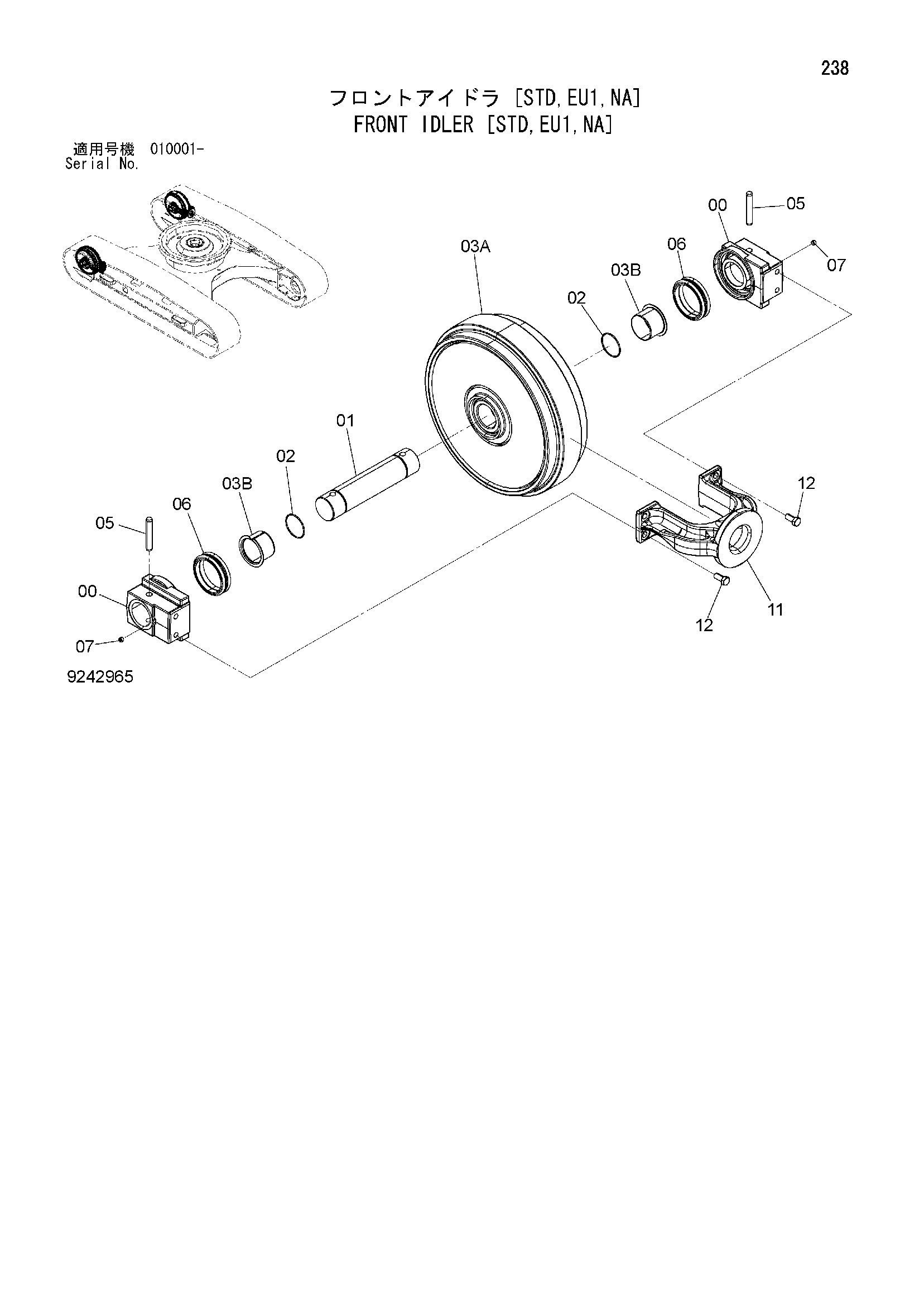

![Схема Направляющее колесо [STD, EU1, NA] HITACHI ZX160LC-3](/catalog-drawings/3c/3c59882d-22fb-40cd-b1e1-0a13169f106a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9242965 | Направляющее колесо в сборе | 2 | |
| 00-07 | 9242964 | Направляющее колесо в сборе | 1 |
| 00 | 1032503 | Подшипник | 2 |
| 01 | 3070162 | Мост | 1 |
| 02 | A810070 | Уплотнительное кольцо | 2 |
| 03 | 9242963 | Направляющее колесо | 1 |
| 03A | 7047084 | Направляющее колесо | 1 |
| 03B | 3103096 | Втулка | 2 |
| 05 | 4126209 | Палец | 2 |
| 06 | 4153731 | Комплект уплотнений | 2 |
| 07 | 4315607 | Пробка | 2 |
| 11 | 1026777 | Вилка | 1 |
| 12 | J901635 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
