Гидроцилиндр стрелы (правый)(с шланг защита от разрыва клапан) — HITACHI ZX160LC-3

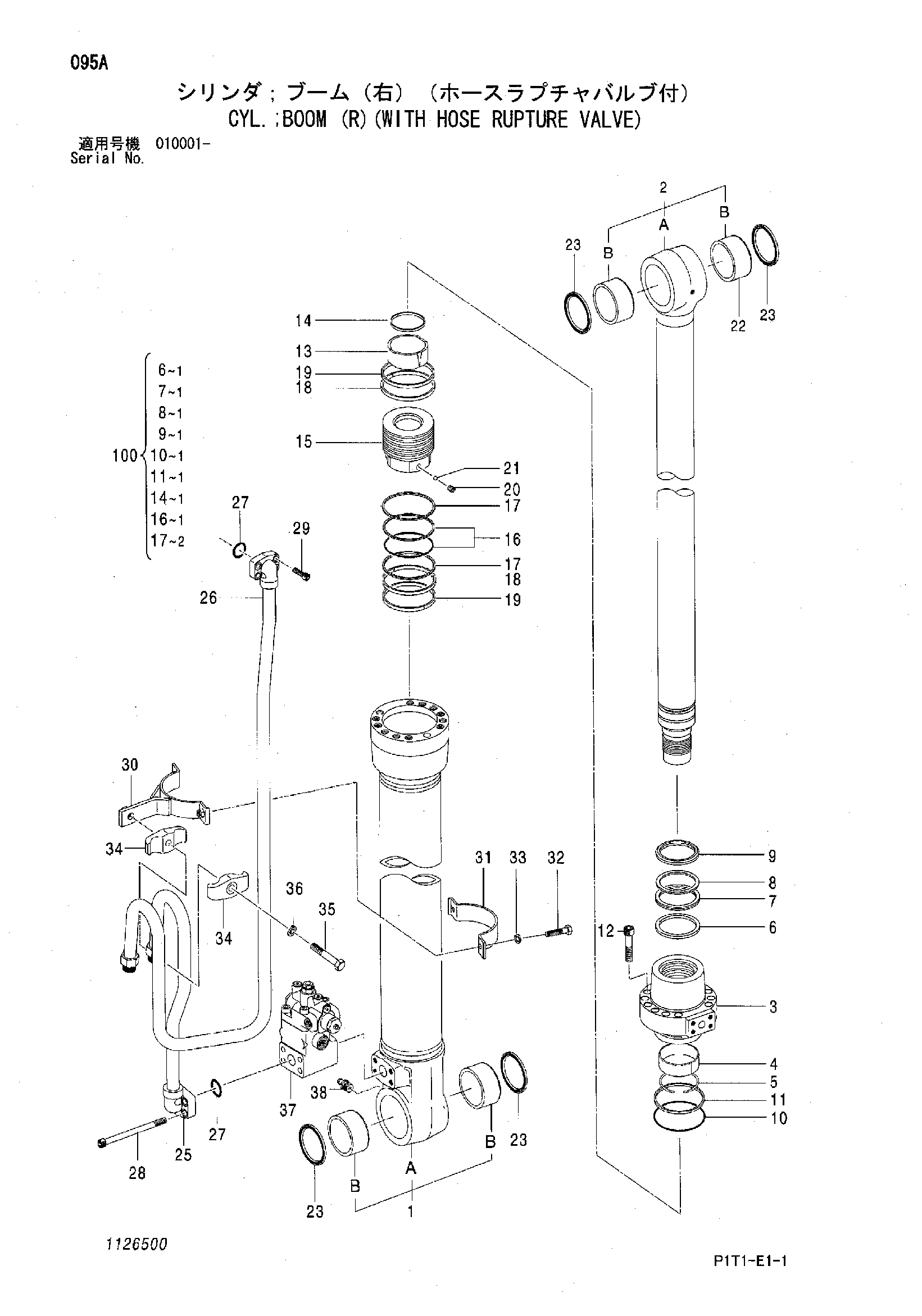

Заводская схема «Гидроцилиндр стрелы (правый)(с шланг защита от разрыва клапан)» для HITACHI ZX160LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4661830	Гидроцилиндр стрелы (правый)	1
1	1119101	Труба гидроцилиндра в сборе	1
1B	4370747	Втулка пальца	2
2	1119102	Шток поршня в сборе	1
2B	4352398	Втулка пальца	2
3	0828903	Головка гидроцилиндра	1
4	0309304	Втулка	1
5	0208604	Стопорное кольцо	1
6	0789213	Кольцо	1
7	0789214	U-образная манжета	1
8	0208606	Опорное кольцо	1
9	0667006	Грязесъёмное кольцо	1
10	A811105	Уплотнительное кольцо	1
11	0298904	Опорное кольцо	1
12	M341465	Болт с внутренним шестигранником	12
13	1119104	Амортизирующий подшипник	1
14	0667007	Уплотнение	1
15	1119105	Поршень	1
16	0240915	Кольцо уплотнение в сборе	1
17	0409008	Опорное кольцо	2
18	1119106	Направляющее кольцо	2
19	0298907	Направляющее кольцо	2
20	0310612	Установочный винт	1
21	0111818	Шарик	1
23	4067902	Пыль уплотнение	4
25	4633306	Трубка	1
26	4664268	Трубка	1
27	4506430	Уплотнительное кольцо	2
28	4486911	Болт с внутренним шестигранником	4
29	M341030	Болт с внутренним шестигранником	4
30-36	0828906	Комплект лента	1
30	0828907	Лента	1
31	0609115	Лента	1
32	J901035	Болт	2
33	A590910	Шайба	2
34	0236915	Держатель	2
35	0254312	Болт	1
36	A590914	Пружинная шайба	1
37	4661599	Удерживающий клапан	1
38	J75481	Пресс-маслёнка	1
100	4662891	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
