Трубопроводы системы смазки (1)<тип H13> — HITACHI ZX160LC-3

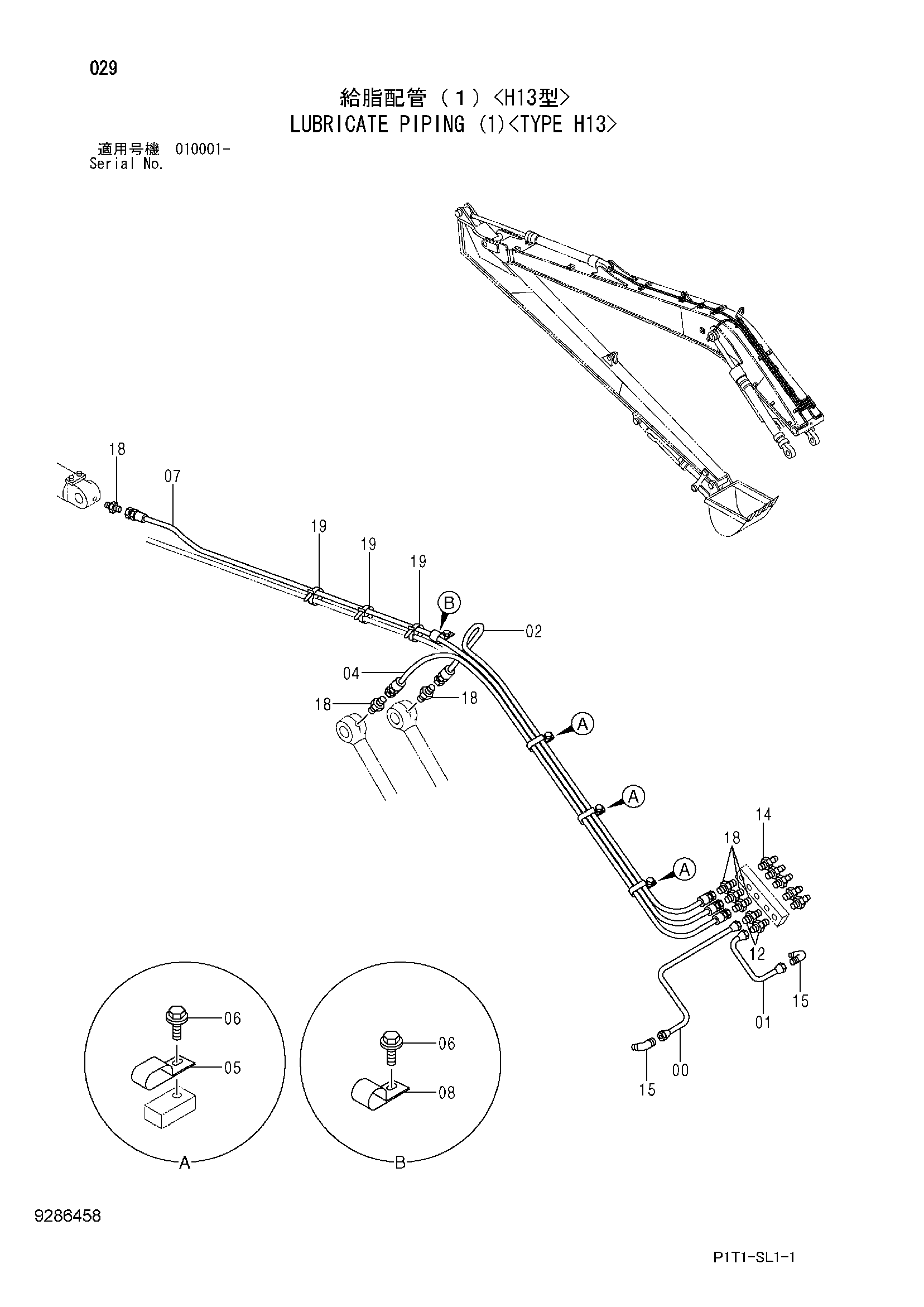

Заводская схема «Трубопроводы системы смазки (1)<тип H13>» для HITACHI ZX160LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4448998 | Трубка | 1 |
| 01 | 4448999 | Трубка | 1 |
| 02 | 4267669 | Нейлоновый шланг | 1 |
| 04 | 4258472 | Нейлоновый шланг | 1 |
| 05 | 4252877 | Зажим | 4 |
| 06 | J271016 | Болт с шайбой | 5 |
| 06A | J901016 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4387715 | Пластиковый шланг | 1 |
| 08 | 4190261 | Зажим | 1 |
| 14 | J75482 | Пресс-маслёнка | 5 |
| 15 | 4345297 | Штуцер трубки | 2 |
| 16 | 4360981 | Штуцер трубки | 2 |
| 18 | 4154651 | Адаптер | 6 |
| 19 | 4055311 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
