Угол датчик — HITACHI ZX160LC-3

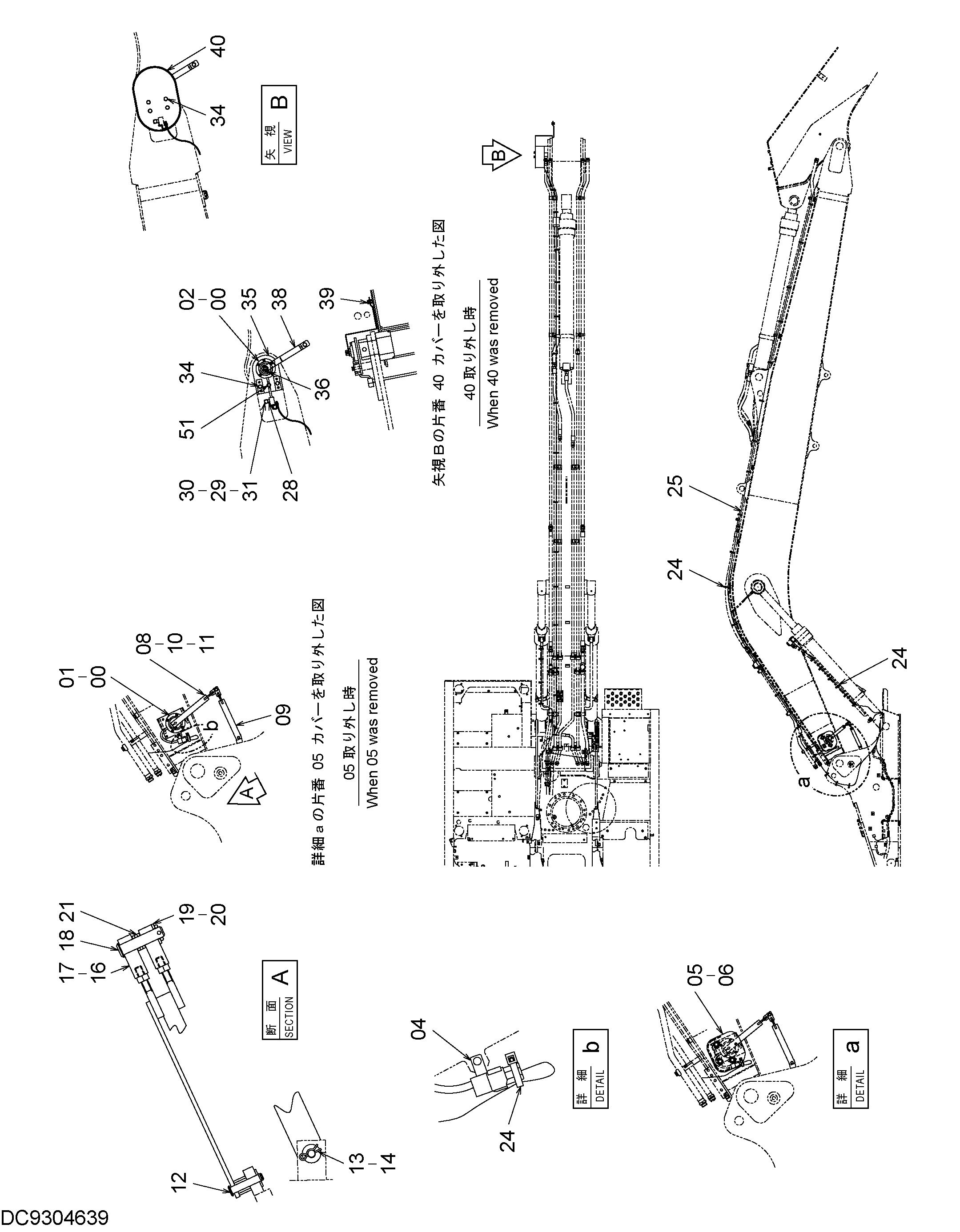

Заводская схема «Угол датчик» для HITACHI ZX160LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4406649 | Датчик угла | 2 |
| 01 | J780830 | Болт с внутренним шестигранником | 5 |
| 02 | M340836 | Болт с внутренним шестигранником | 5 |
| 04 | 4355515 | Кронштейн | 1 |
| 05 | 8109345 | Крышка | 1 |
| 06 | J271070 | Болт с шайбой | 3 |
| 06A | J901070 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 9767909 | Рычаг | 1 |
| 09 | 9767920 | Рычаг | 1 |
| 10 | M340830 | Болт с внутренним шестигранником | 1 |
| 11 | A590908 | Пружинная шайба | 1 |
| 12 | 4651893 | Палец | 1 |
| 13 | 4022697 | Стопорный палец | 1 |
| 14 | A590108 | Плоская шайба | 1 |
| 16 | 4702811 | Шток | 2 |
| 17 | J950008 | Гайка | 2 |
| 18 | 4692077 | Палец | 1 |
| 19 | A764025 | Шплинт | 1 |
| 20 | A590112 | Плоская шайба | 1 |
| 21 | 4436428 | Проставка | 3 |
| 24 | 4121859 | Ленточный зажим | 27 |
| 25 | 2057989 | Жгут проводов | 1 |
| 28 | 4355515 | Кронштейн | 1 |
| 29 | A590910 | Пружинная шайба | 1 |
| 30 | A590110 | Плоская шайба | 1 |
| 31 | J901016 | Болт | 1 |
| 34 | J271060 | Болт с шайбой | 6 |
| 34A | J901060 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 8113889 | Кронштейн | 1 |
| 36 | M340613 | Болт с внутренним шестигранником | 1 |
| 38 | 8118451 | Рычаг | 1 |
| 39 | J271020 | Болт с шайбой | 1 |
| 39A | J901020 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 40 | 8115452 | Крышка | 1 |
| 51 | J271025 | Болт с шайбой | 1 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
