Каталог запчастей HITACHI
2P-BOOM [EU1, EU2] — HITACHI ZX160LC-3

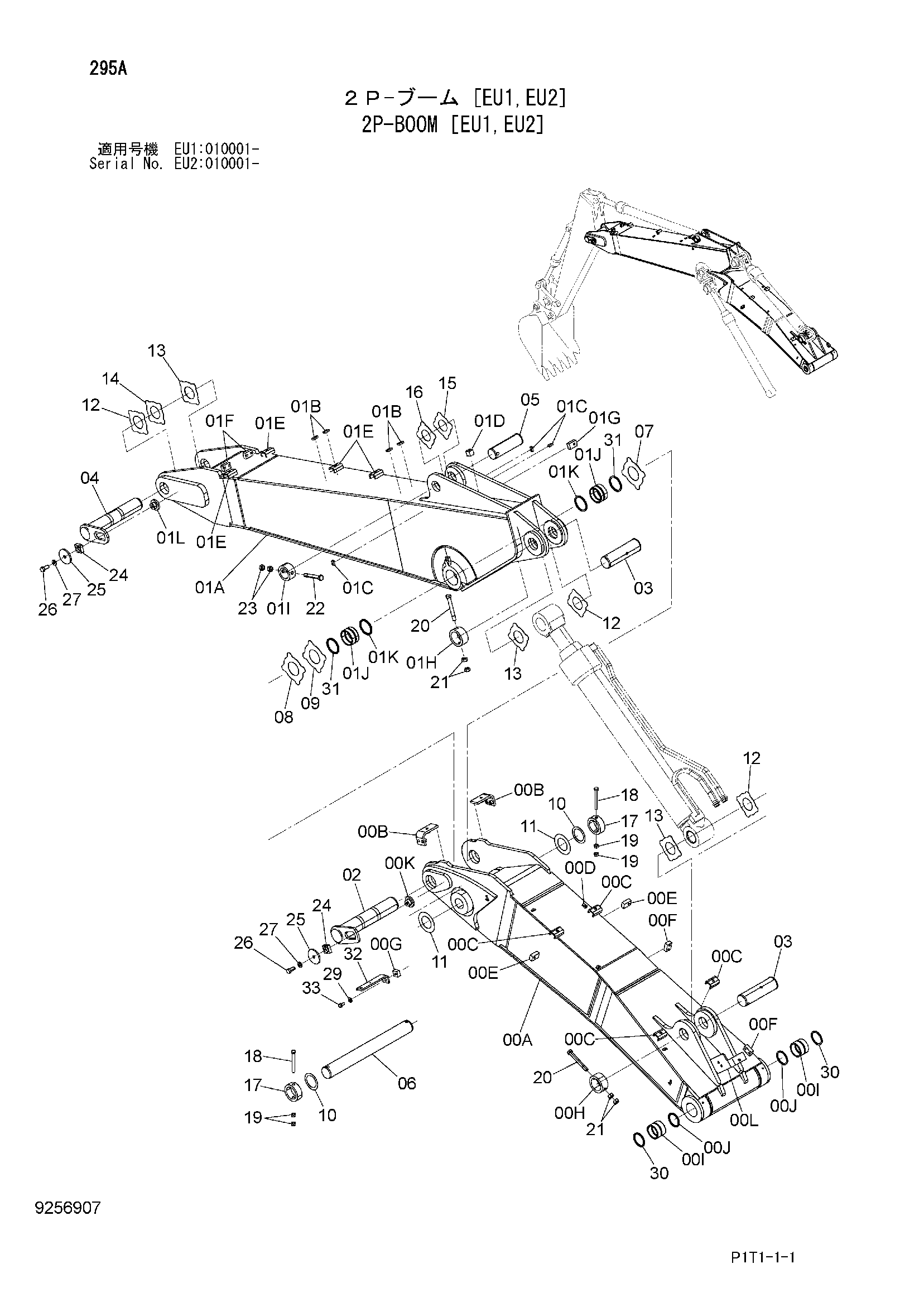

Заводская схема «2P-BOOM [EU1, EU2]» для HITACHI ZX160LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема 2P-BOOM [EU1, EU2] HITACHI ZX160LC-3](/catalog-drawings/f8/f8c45e73-865b-4095-8e7d-9b05294f0ace.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-L | 7049458 | Стрела фирст | 1 |
| 00A | 5010381 | Стрела фирст | 1 |
| 00B | 9763823 | Кронштейн | 2 |
| 00C | 9765301 | Седло винта | 4 |
| 00D | 455156 | Седло винта | 1 |
| 00E | 4218353 | Блок | 2 |
| 00F | 4218354 | Блок | 2 |
| 00G | 4644727 | Седло винта | 1 |
| 00H | 4434953 | Ограничитель | 1 |
| 00I | 4447016 | Втулка | 2 |
| 00J | 4067902 | Пылезащитное уплотнение | 2 |
| 00K | 4426117 | Ограничитель | 1 |
| 00L | 9767131 | Кронштейн | 1 |
| 01A-L | 7049459 | Стрела секонд | 1 |
| 01A | 5010382 | Стрела секонд | 1 |
| 01B | 4401814 | Седло винта | 4 |
| 01C | 455156 | Седло винта | 3 |
| 01D | 4261442 | Блок | 1 |
| 01E | 9765301 | Седло винта | 4 |
| 01F | 4218354 | Блок | 2 |
| 01G | 4218353 | Блок | 1 |
| 01H | 4434953 | Ограничитель | 1 |
| 01I | 4434952 | Ограничитель | 1 |
| 01J | 4478397 | Втулка | 2 |
| 01K | 4067901 | Пылезащитное уплотнение | 2 |
| 01L | 4426117 | Ограничитель | 1 |
| 02 | 8089402 | Палец | 1 |
| 03 | 3096124 | Палец | 2 |
| 04 | 8082872 | Палец | 1 |
| 05 | 3090347 | Палец | 1 |
| 06 | 3095404 | Палец | 1 |
| 07 | 4444285 | Упорная пластина 2.0mm | 1 |
| 08 | 4460370 | Упорная пластина 1.5mm | 1 |
| 09 | 4444284 | Упорная пластина 1.0mm | 1 |
| 10 | 4447890 | Упорная пластина 1.0mm | 2 |
| 11 | 4450012 | Упорная пластина 1.0mm | 2 |
| 12 | 4444286 | Упорная пластина 1.0mm | 3 |
| 13 | 4444287 | Упорная пластина 2.0mm | 3 |
| 14 | 4462624 | Упорная пластина 1.5mm | 1 |
| 15 | 4444288 | Упорная пластина 1.0mm | 1 |
| 16 | 4444289 | Упорная пластина 2.0mm | 1 |
| 17 | 4435240 | Ограничитель | 2 |
| 18 | 4435129 | Стопорный палец | 2 |
| 19 | J950016 | Гайка | 4 |
| 20 | 4435126 | Стопорный палец | 2 |
| 21 | J950020 | Гайка | 4 |
| 22 | 4435125 | Стопорный палец | 1 |
| 23 | J950020 | Гайка | 2 |
| 24 | 4424425 | Блок | 2 |
| 25 | 4640621 | Пластина | 2 |
| 26 | J921840 | Болт | 2 |
| 27 | J222018 | Шайба | 2 |
| 29 | J222014 | Шайба | 1 |
| 30 | 4067902 | Пылезащитное уплотнение | 2 |
| 31 | 4067901 | Пылезащитное уплотнение | 2 |
| 32 | 4602796 | Кронштейн | 1 |
| 33 | J901430 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
