Гидролинии рабочего оборудования (1)<тип H13> — HITACHI ZX160LC-3

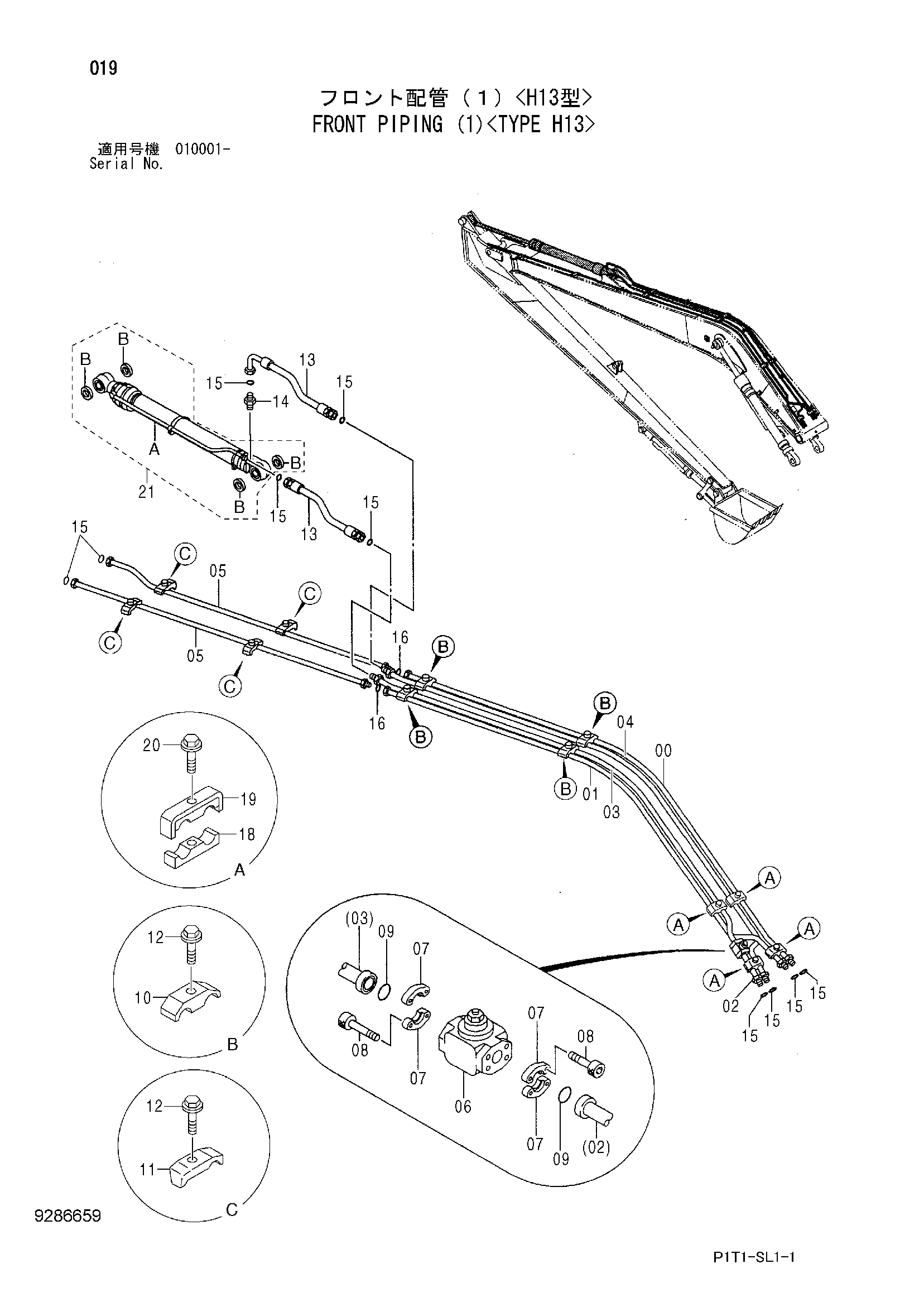

Заводская схема «Гидролинии рабочего оборудования (1)<тип H13>» для HITACHI ZX160LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8069034 | Трубка | 1 |
| 01 | 8069037 | Трубка | 1 |
| 02 | 9748329 | Трубка | 1 |
| 03 | 8069035 | Трубка | 1 |
| 04 | 8069040 | Трубка | 1 |
| 05 | 8065311 | Трубка | 2 |
| 06 | 4330223 | Клапан словретурн | 1 |
| 07 | 986910 | Разъёмный фланец | 4 |
| 08 | M341030 | Болт с внутренним шестигранником | 8 |
| 09 | 971489 | Уплотнительное кольцо | 2 |
| 10 | 4189859 | Хомут трубки | 4 |
| 11 | 4190126 | Хомут трубки | 4 |
| 12 | J271260 | Болт с шайбой | 8 |
| 12A | J901260 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4249334 | Шланг | 2 |
| 14 | 4189537 | Адаптер | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 10 |
| 16 | 4187328 | Уплотнительное кольцо | 2 |
| 18 | 4285723 | Хомут трубки | 4 |
| 19 | 4285722 | Резиновая прокладка | 4 |
| 20 | J271270 | Болт с шайбой | 4 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 9150146 | Гидроцилиндр рукояти | 1 |
| 21A | 4316930 | Гидроцилиндр рукояти | 1 |
| 21B | 4352399 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
