Стрела <тип H13> — HITACHI ZX160LC-3

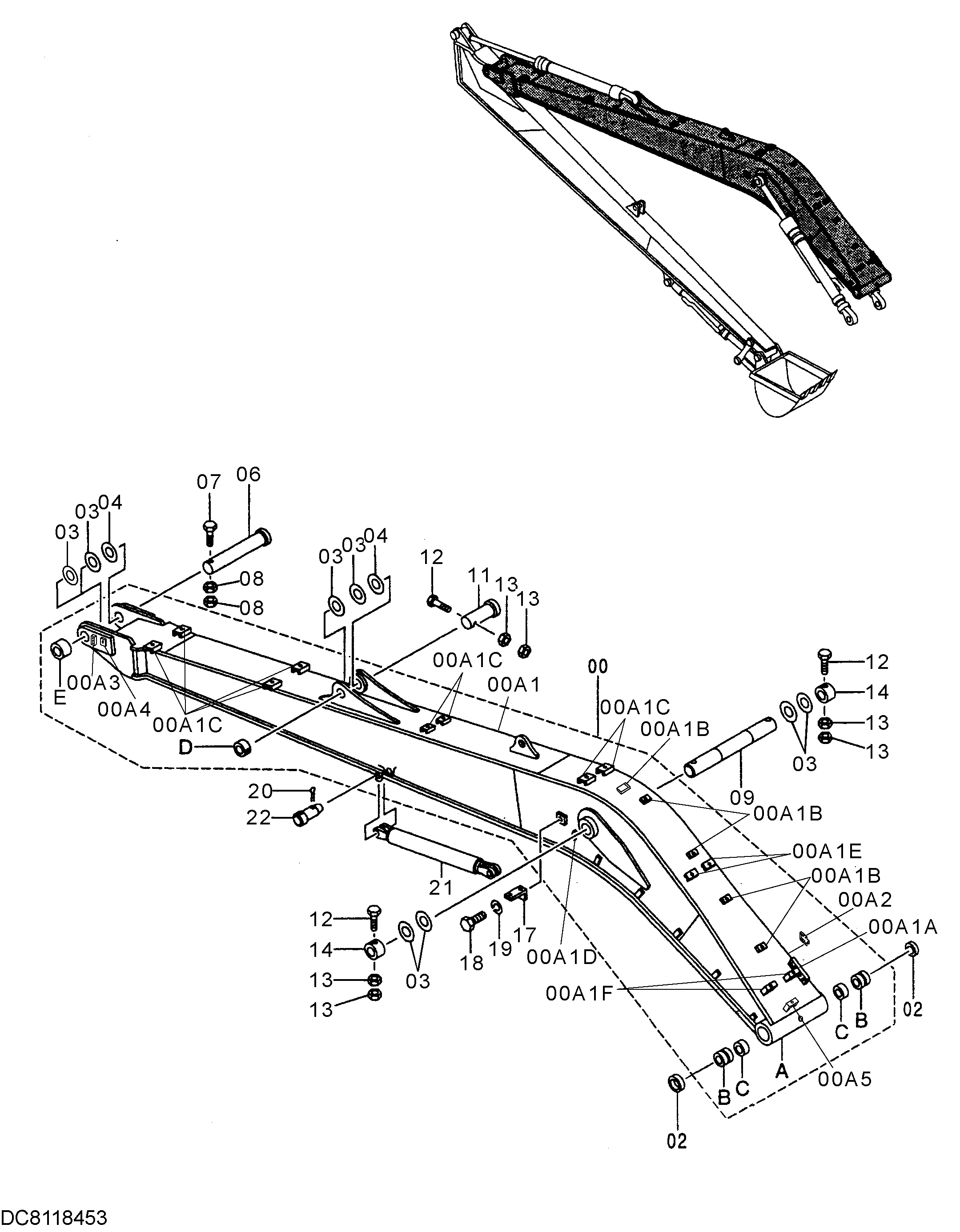

Заводская схема «Стрела <тип H13>» для HITACHI ZX160LC-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A1 | 5011771 | Стрела | 1 |
| 00A1A | 4208631 | Блок | 1 |
| 00A1B | 4195689 | Седло винта | 5 |
| 00A1C | 9735916 | Седло винта | 8 |
| 00A1D | 4224632 | Седло винта | 1 |
| 00A1E | 9765301 | Седло винта | 2 |
| 00A1F | 4647806 | Седло винта | 2 |
| 00A2 | 8118450 | Кронштейн | 1 |
| 00A3 | 4460479 | Седло винта | 1 |
| 00A4 | 4330449 | Седло винта | 1 |
| 00A5 | 9764238 | Седло винта | 1 |
| 00B | 4447016 | Втулка | 2 |
| 00C | 4067902 | Пылезащитное уплотнение | 2 |
| 00D | 4435240 | Ограничитель | 1 |
| 00E | 4434953 | Ограничитель | 1 |
| 02 | 4067902 | Пылезащитное уплотнение | 2 |
| 03 | 4444286 | Упорная пластина 1.0mm | 8 |
| 04 | 4444287 | Упорная пластина 2.0mm | 2 |
| 06 | 3094387 | Палец | 1 |
| 07 | 4435126 | Стопорный палец | 1 |
| 08 | J950020 | Гайка | 2 |
| 09 | 3095404 | Палец | 1 |
| 11 | 3048360 | Палец | 1 |
| 12 | 4435129 | Стопорный палец | 3 |
| 13 | J950016 | Гайка | 6 |
| 14 | 4435240 | Ограничитель | 2 |
| 17 | 4224631 | Кронштейн | 1 |
| 18 | J901425 | Болт | 1 |
| 19 | A590914 | Пружинная шайба | 1 |
| 20 | 4287251 | Палец | 2 |
| 21 | 9738224 | Стойка | 1 |
| 22 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160LC-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
