Гидролинии рабочего оборудования (2P-BOOM) [EU1, EU2] — HITACHI ZX160

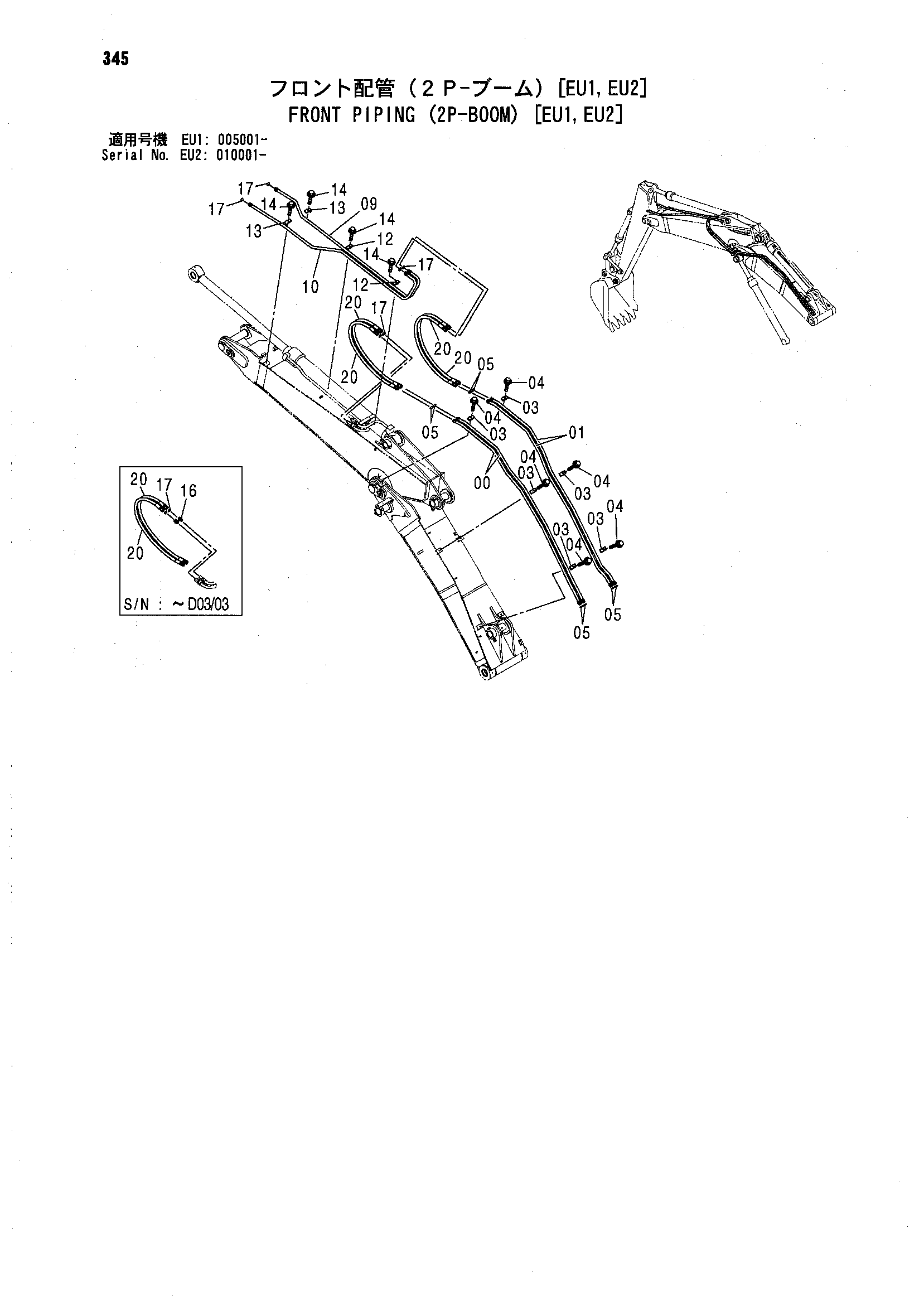

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM) [EU1, EU2]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидролинии рабочего оборудования (2P-BOOM) [EU1, EU2] HITACHI ZX160](/catalog-drawings/49/491297e6-5c11-49e4-890b-442b5c4c7520.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8089486 | Трубка | 2 |
| 01 | 8089487 | Трубка | 2 |
| 03 | 4189859 | Хомут трубки | 6 |
| 04 | J011260 | Болт с шайбой | 6 |
| 04 | J271260 замена: J901260 | Болт с шайбой | 6 |
| 05 | 4187308 | Уплотнительное кольцо | 8 |
| 09 | 8089488 | Трубка | 1 |
| 10 | 8089489 | Трубка | 1 |
| 12 | 4189859 | Хомут трубки | 2 |
| 13 | 4190126 | Хомут трубки | 2 |
| 14 | J011260 | Болт с шайбой | 4 |
| 14 | J271260 замена: J901260 | Болт с шайбой | 4 |
| 16 | A853166 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 6 |
| 20 | 4399861 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
