Топливные трубопроводы — HITACHI ZX160

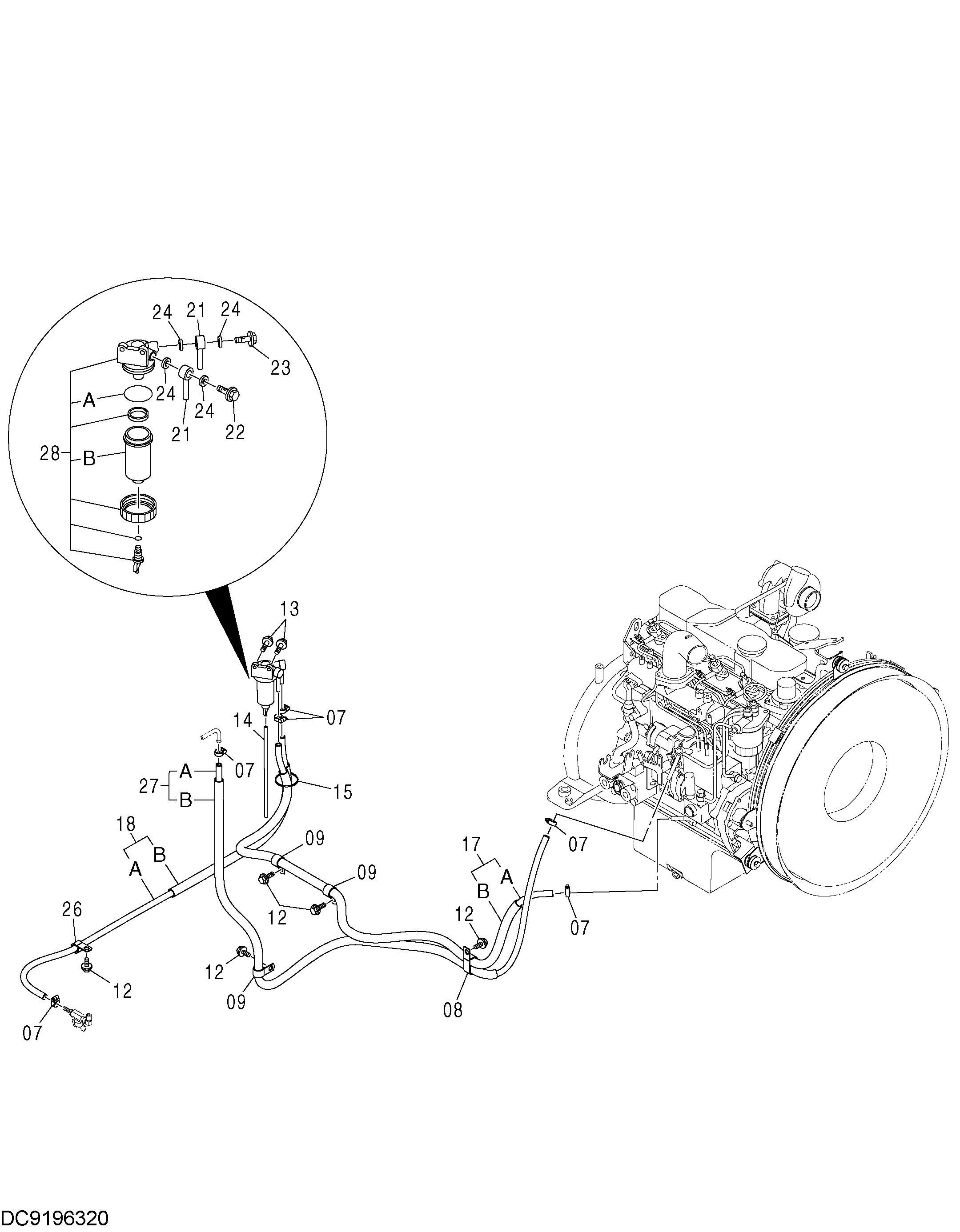

Заводская схема «Топливные трубопроводы» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4514700 | Зажим шланг | 6 |
| 08 | 4192034 | Зажим | 1 |
| 09 | 4190263 | Зажим | 3 |
| 12 | J271020 | Болт с шайбой | 5 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J260830 | Болт с шайбой | 2 |
| 13A | J900830 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4454462 | Виниловый шланг | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 17 | 9208152 | Топливный шланг | 1 |
| 17A | 4404652 | Топливный шланг | 1 |
| 17B | 4429220 | Трубка | 1 |
| 18 | 9208153 | Топливный шланг | 1 |
| 18A | 4464967 | Топливный шланг | 1 |
| 18B | 4464969 | Трубка | 1 |
| 21 | 4452162 | Трубка топливный | 2 |
| 22 | 4452163 | Болт проушина | 1 |
| 23 | 4452164 | Фильтр гаузе | 1 |
| 24 | 4452165 | Манжета | 4 |
| 26 | 4190274 | Зажим | 1 |
| 27 | 9202060 | Топливный шланг | 1 |
| 28 | 4452161 | Сепаратор | 1 |
| 28A | 4621868 | Уплотнительное кольцо | 1 |
| 28B | 4621773 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
