Грейфер трубопроводы (3.10M рукоять) [EU1, EU2] — HITACHI ZX160

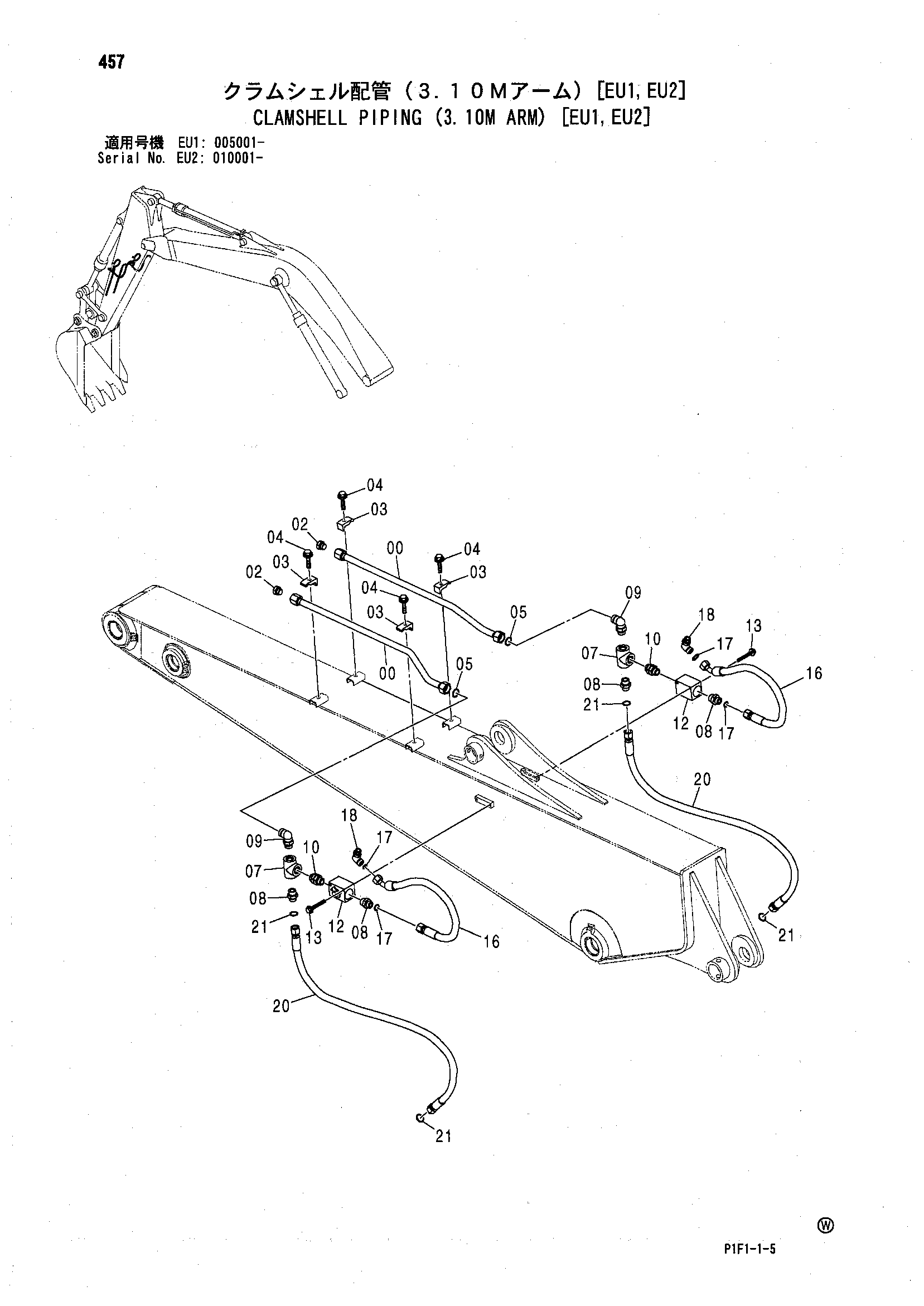

Заводская схема «Грейфер трубопроводы (3.10M рукоять) [EU1, EU2]» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Грейфер трубопроводы (3.10M рукоять) [EU1, EU2] HITACHI ZX160](/catalog-drawings/91/91c5869a-6594-4f5d-8301-6a3caa23e664.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8092779 | Трубка | 2 |
| 02 | A885006 | Пробка | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4190126 | Хомут трубки | 4 |
| 04 | J011260 | Болт с шайбой | 4 |
| 04 | J271260 замена: J901260 | Болт с шайбой | 4 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 07 | 4371317 | Тройник | 2 |
| 08 | A853186 | Адаптер | 4 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | A853388 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4436616 | Адаптер | 2 |
| 10A | 4506429 | Уплотнительное кольцо | 2 |
| 12 | 4447675 | Запорный клапан | 2 |
| 13 | J011085 | Болт с шайбой | 4 |
| 13 | J271085 замена: J901085 | Болт с шайбой | 4 |
| 16 | 4600676 | Шланг | 2 |
| 17 | 4187308 | Уплотнительное кольцо | 4 |
| 18 | A853366 | Угловой штуцер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | 4303122 | Шланг | 2 |
| 21 | 4187308 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
