Шланг защита от разрыва клапан трубопроводы (рукоять) (ISO специальное исполнение.): 1 — HITACHI ZX160

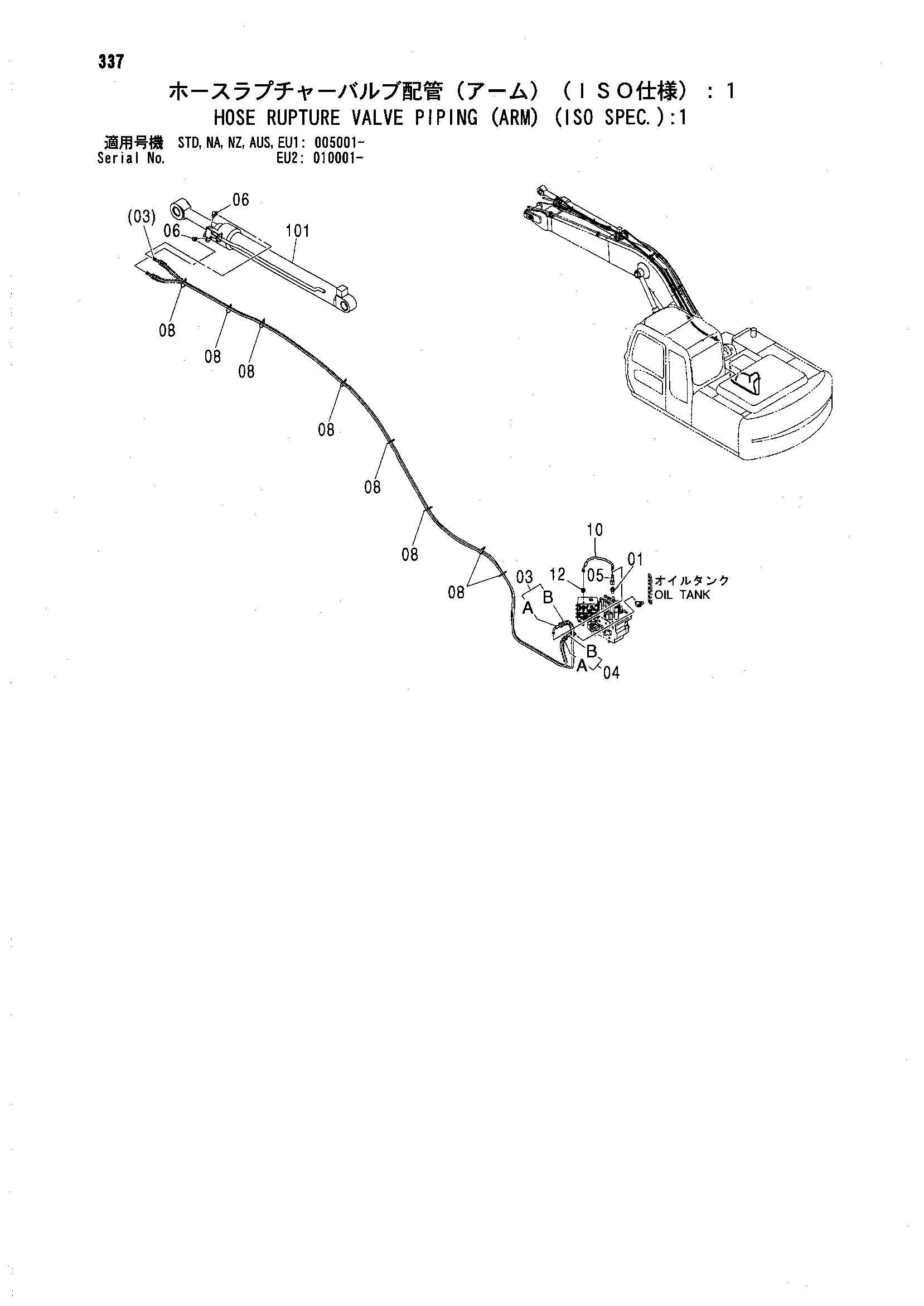

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять) (ISO специальное исполнение.): 1» для HITACHI ZX160. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202422 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9190073 | Шланг в сборе | 1 |
| 03A | 4436258 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 19 |
| 04 | 9207511 | Шланг в сборе | 1 |
| 04A | 4463778 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 11 |
| 05 | 4246672 | Соединительный штуцер | 1 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4055312 | Ленточный зажим | 8 |
| 10 | 4436264 | Шланг | 1 |
| 12 | A852133 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 101 | 4458882 | Гидроцилиндр рукояти | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX160 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
